РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО НИЗКОГО НАПРЯЖЕНИЯ ТИПА РУНН

Распределительное устройство со стороны низшего напряжения (РУНН) является составной частью комплектной трансформаторной подстанции (КТП) и может использоваться как самостоятельное изделие в составе мачтовых трансформаторных подстанций.

РУНН представляет собой шкаф со встроенными аппаратами для коммутации, управления, измерения и защиты.

РУНН предназначено для приёма и учёта электрической энергии трёхфазного переменного тока частотой 50 Гц напряжением до 0,4 кВ и электроснабжения потребителей народного хозяйства.

РУНН мощностью до 160 кВА имеет три фидера отходящих линий трёхфазного переменного тока частотой 50 Гц напряжением до 0,4 кВ и фидер линии наружного освещения напряжением до 0,4 кВ трёхфазного переменного тока частотой 50 Гц, РУНН мощностью 250 кВА - четыре фидера отходящих линий и фидер линии наружного освещения.

РУНН имеет следующие виды защит:

  • от перегрузки и междуфазных коротких замыканий на отходящих линиях и защиты линий наружного освещения устанавливаются автоматические выключатели;
  • от однофазных коротких замыканий устанавливаются токовые реле;
  • от атмосферных перенапряжений устанавливаются низковольтные разрядники.

Конструкция РУНН мощностью до 160 кВА предусматривает использование общего учёта электроэнергии или учёта электроэнергии линии наружного освещения по требованию заказчика, РУНН мощностью 250 кВА - использование общего учёта электроэнергии и установку РУНН на железобетонной опоре.

Вводы и выводы РУНН - воздушные, снизу шкафа.

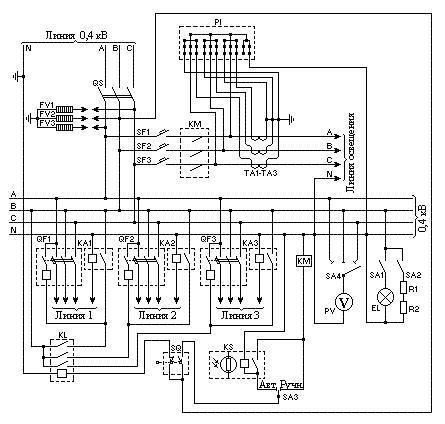

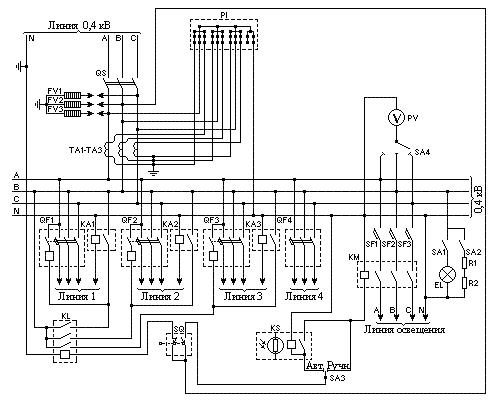

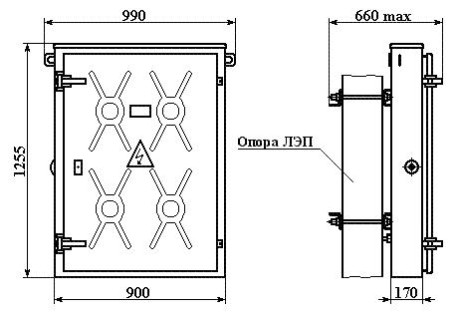

Основные параметры РУНН приведены в таблице 1. Габаритные и установочные размеры РУНН приведены на рисунке 1, схема электрическая принципиальная РУНН мощностью до 160 кВА - на рисунке 2, РУНН мощностью 250 кВА - на рисунке 3.

Степень защиты РУНН - IP43 по ГОСТ 14254-96.

Вид климатического исполнения - У1 по ГОСТ 15150-69.

Условия эксплуатации:

  • наибольшая высота над уровнем моря - не более 1000 м;
  • рабочий диапазон температуры окружающей среды: от минус 45до плюс 40 С;
  • тип атмосферы -11 по ГОСТ 15150-69;
  • окружающая среда - не содержащая токопро-водящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры РУНН в недопустимых пределах;
  • РУНН не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.

Средний срокслужбы РУНН-25лет. Масса не более 150 кг.

Таблица 1

Тип РУНН

Номинальный ток, А

линии №1

линии №2

линии №3

линии №4

линии освещения

РУНН-25

РУНН-40

РУНН-63

РУНН-100

РУНН-160

РУНН-250

25

16

40

40

80

80

16

25

63

100

100

160

25

40

40

80

100

100

-

-

-

-

-

250

16

16

16

16

16

16



Условное обозначение

Рис. 2

Рис. 1 Габаритные и установочные размеры РУНН

Рис. 3
