ВВОДНОЕ ЭЛЕКТРОТЕХНИЧЕСКОЕ УСТРОЙСТВО ВУА-600

Вводное электротехническое устройство ВУА-600 на контакторах предназначено для питания электроэнергией напряжением 380 В потребителей первой и второй категории. ВУА-600 используется для осуществления АВР по схеме рабочая - резервная линии.

При выходе из строя ввода №1, осуществляется автоматическое переключение силовых нагрузок на ввод № 2, а при появлении напряжения на вводе № 1, происходит автоматический переброс питания на ввод №1 (контактор нормального питания).

Аналогичная работа схемы происходит и при обрыве любой из фаз. Контроль работы панелей осуществляется по контрольным лампам.

Переключение с контактора нормального питания на аварийный происходит с задержкой времени РВ235.

Панели рассчитаны на одностороннее обслуживание внутри помещений.

Панели представляют металлическую конструкцию на базе ЩО-70 с установленными коммутационными, защитными и управляющими аппаратами и измерительными приборами.

Схемы электрические приведены на рисунках 1,2.

Степень защиты со стороны фасада - IP20, с остальных сторон - IР00 по ГОСТ 14254-96.

Вид климатического исполнения - УЗ по ГОСТ 15150-69.

Условия эксплуатации:

  • наибольшая высота над уровнем моря - не более 1000 м;
  • рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 °С;
  • тип атмосферы - II по ГОСТ 15150-69;
  • окружающая среда - не содержащая токопро-водящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры ВУА-600 в недопустимых пределах;
  • ВУА-600 не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах;
  • рабочее положение - вертикальное.

Средний срок службы ВУА-600 - 20 лет.

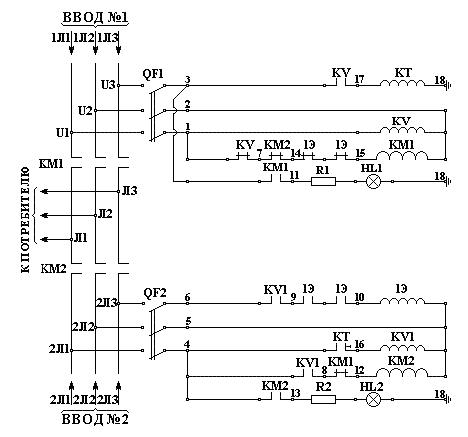

Рисунок 1 - Схема управления принципиальная

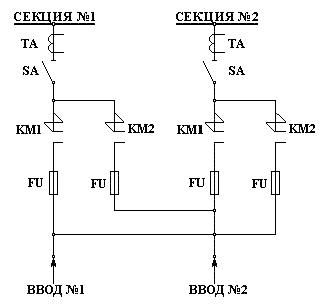

Рисунок 2 - Схема однолинейная принципиальная совместной работы двух панелей
