ВА-45

Выключатели автоматические серии ВА-45

Автоматические выключатели серии ВА-45 с микропроцессорным управлением на номинальные токи от 630 до 5000А, предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690 В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени (селективные выключатели), оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или пропадания напряжения.

Микропроцессорные блоки защиты и управления позволяют информировать эксплуатирующий персонал, в зависимости от типа блока, о состоянии нагрузки и параметрах защищаемой сети, в том числе отдельно по каждой фазе, о причинах автоматического отключения сети выключателем, о состоянии самого выключателя и его главных контактов посредством индикации на дисплее блока и возможности передачи основной информации по каналам телеметрии на диспетчерский пульт системы управления.

Выключатели предназначены для установки в шкафах, в том числе в выкатных ячейках шкафов (выдвижное исполнение).

Выключатели обеспечивают выполнение функции разъединителя при автоматическом или ручном отключении сети и соответствуют предписываемыми для выполнения этой функции требованиям ГОСТ Р 50030.1 и ГОСТ Р50030.2.

Специальные исполнения выключателей предназначены для применения в электроустановках морских судов.

Преимущества:

1.Полный номенклатурный ряд аппаратов - до 5000 А.

2.Селективная программируемая защита.

3.Выкатное и стационарное исполнения.

4.Коммутационная способность до 100 кА.

5.Гарантийные обязательства составляют 5 лет.

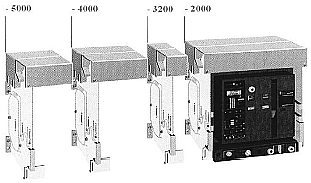

Выключатели всех типов имеют одинаковый размер по высоте и глубине и отличаются только размерами по ширине, что позволяет производить удобную компоновку шкафов при их проектировании и снижает издержки производства у монтажных организаций.

Дополнительно по теме

ВА-88

ВА-99

ВА-99М

ВА-99С

Выбор ВА

АПД

АВМ

Техническая характеристика

Наименование

Номинальный ток расцепителя, In, A

Номинальная

рабочая наибольшая отключающая способностьIcs, кА

Номинальная предельная наибольшая отключающая способность lсu, кА

Электрическая износостойкость, кол-во циклов ВО

Механическая износостойкость, кол-во циклов ВО

Время отключения, мс

Время включения не более, мс

при Ue

400В

690В

400В

690В

400В

690В

без обслуживания

с обслуживанием

ВА-45/2000

ВА-45/2000 630А

ВА-45/2000 800А

ВА-45/2000 1000А

ВА-45/2000 1250А

ВА-45/2000 1600А

ВА-45/2000 2000А

630

800

1000

1250

1600

2000

50

50

80

50

1500

500

5000

10000

25-30

70

ВА-45/3200

ВА-45/3200 2000А

BA-45/3200 2500А

ВА-45/3200 2900А

ВА-45/3200 3200А

2000

2500

2900

3200

80

65

100

65

500

500

2500

10000

25-30

70

ВА-45/4000

ВА-45/4000 3200А

BA-45/4000 4000А

3200

4000

80

75

100

65

500

500

2000

8000

25-30

70

ВА-45/5000

ВА-45/5000 3200А

BA-45/5000 5000А

3200

5000

50

50

80

50

1500

500

5000

10000

25-30

70
