О стандартных интерфейсах датчиков давления российского производства

Эксплуатационные качества датчика напрямую связаны с интерфейсом: важно, чтобы оборудование работало без сбоев, а показатели фиксировались с высокой точностью. Конструкционные особенности и преимущества датчиков давления

Самым распространенным в России интерфейсом датчиков является токовая петля аналогового типа. Она используется на нижнем уровне систем автоматизации. Аналоговая токовая петля достаточно надежна, она предусматривает питание датчика и передачу информации посредством одной пары проводников.

На сайте компании ООО Манометр-Сервис можно прочитать статью о стандартных интерфейсах применяемых в зарубежных и отечественных датчиках давления. Подробно рассмотрен микропроцессорный датчик МС3000. Подробно ознакомиться с модельным рядом датчика серии МС3000.

Особенности схемы включения датчика МС3000

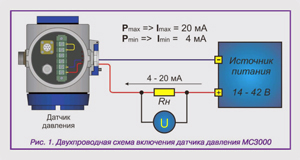

Как видно на рис.1 питание датчика давления и получение измерительной информации происходит по одной паре проводников. С точки зрения эквивалентной схемы замещения датчик является источником тока, который управляется давлением. Нижнему пределу измерений соответствует ток 4мА.

Верхний предел измерения современной токовой петли – 20 мА. Датчик устойчив к воздействию помех и сам не создает их. Устройство не требовательно к условиям эксплуатации с линиями связи протяженностью до 1200 метров. Источник питания стабилен, схема сборки отличается простотой – такое конструктивное решение направлено на увеличение износоустойчивости датчика.

Так как приборы контроля с токовыми петлями аналогового типа в России распространены, постоянно расширяется номенклатура совместимых с ними модульных изделий. Это замедляет внедрение цифровых интерфейсов, ведь аналоговые устройства по-прежнему эффективно справляются со своими задачами, к тому же долговечны и относительно дешевы. Протокол HART, используемый в интеллектуальных датчиках давления, зарекомендовал себя с лучшей стороны, и рекомендован к применению Фондом HART коммуникаций – независимой экспертной организацией.

Какими недостатками обладают датчики

Самовозбуждение источника тока на выходе – главная проблема, с которой можно столкнуться в процессе эксплуатации аналогового датчика, имеющего выходной сигнал. В результате устройство демонстрирует неверные или нестабильные показания, генерирует помехи на высоких частотах или вовсе отказывает в работе. Причины проблемы – брак, механические повреждения, нарушение технологии монтажа.

Тяжело выявить самовозбуждение у тех источников тока, что находятся под воздействием провоцирующих факторов, то есть балансируют на грани устойчивости показателей. Чтобы диагностировать проблему у таких устройств, нужны специальные испытания: на линии связи измеряются уровни шумов и пульсаций, при изменении питающего напряжения выполняется проверка метрологических характеристик. Обнаружение самовозбуждения свидетельствует о ненадежности исполнения токовой петли.
