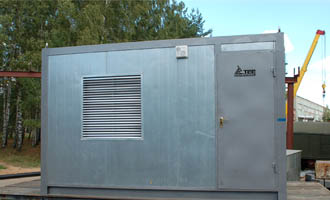

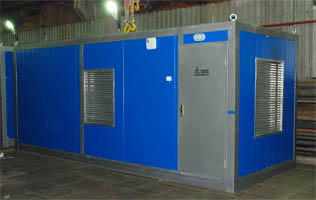

Модельный ряд контейнеров Север ПБК
| |
«Север
ПБК-3» |
«Север
ПБК-4» |
«Север
ПБК-4,5» |
«Север
ПБК-6» |
«Север
ПБК-9» |
| Длина, мм |
3000 |
4000 |
4500 |
6000 |
9000 |
| Ширина, мм |
2350 |
2350 |
2350 |
2350 |
2350 |
| Высота, мм |
2500 |
2500 |
2500 |
2500 |
2500 |
| Толщина сэндвич-панелей |
50 - 100 мм выбирается из условий эксплуатации |
| Диапазон рабочих температур |
-50°С ... +50°С |
| Диапазон рабочих температур внутри контейнера |
+10°С ... +45°С при изменении внешних температур от -50°С до +50°С |
| Масса без оборудования, не более кг |
1500 |
2000 |
2200 |
3000 |
4000 |
| Ограничение по мощности устанавливаемой ДГУ |
60 кВт |
100 кВт |
200 кВт |
400 кВт |
свыше 400 кВт |

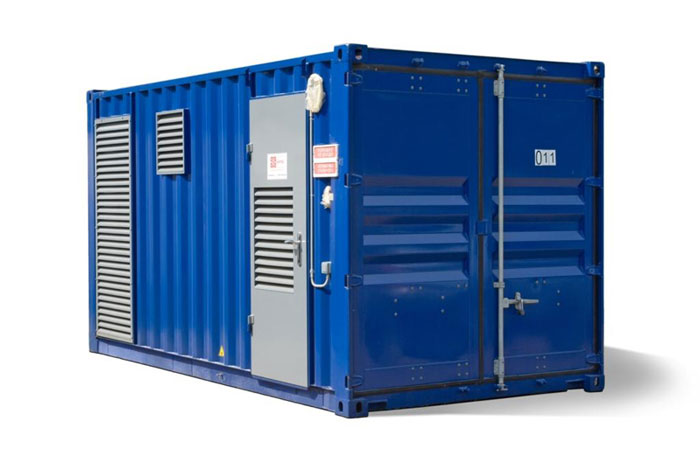

Блок-контейнеры имеют следующие конструктивные преимущества:
- Силовой металлический каркас, обеспечивающий достаточную жесткость для перегруза и транспортировки блок-контейнера с оборудованием с вертикальными перегрузками до 3 g
- Стеновые сэндвич-панели с двухсторонним оцинкованным листом с полиэстеровым покрытием толщиной 50-100 мм. Наполнитель - негорючая прессованная базальтовая вата. Прочность стенок обеспечивается ребрами жёсткости в оцинковке, монолитностью конструкции сэндвича и их плотным монтажом в каркас.
- Конструкция контейнера выполнена без использования горючих материалов ( дерева, горючей теплоизоляции)
- Основание - прочная сварная рама. Пол и крыша выполнены из рифлёного листа толщиной 4 мм, покрытого двойным слоем краски и сэндвич-панелей.
- Вытяжка и приток воздуха регулируется автоматической системой вентиляции.
- Входная дверь для обслуживающего персонала в блок-контейнер изнутри дополнительно утеплена и оборудованна доводчиком.
В конструкции предусмотрены съемная передняя стенка для демонтажа электроагрегата или распашные ворота.
- Конструкция специальных съемных рымов в верхней части боковых стоек и основания позволяет надёжно перегружать, перемещать и транспортировать контейнер с дизель-генератором
- Устройства ввода внешних силовых и контрольных кабелей и прочие технологические отверстия надёжно герметизированны.

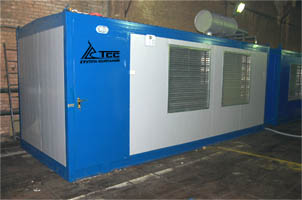

Базовая комплектация Блок-контейнера
для установки электростанции включает в себя:
- Система газовыхлопа
- Вводно-распределительное устройство
- Кабельный ввод
- Система автоматического ввода резерва (АВР)
- Автоматическая система приточно-вытяжной вентиляции
- Щит собственных нужд
- Основное и аварийное освещение
- Обогреватели конвекторного типа
- Система пожарно-охранной сигнализации
- Система автоматического пожаротушения
- Комплект ручного пожаротушения
|
 |
Схема комплектации
стандатного оборудования контейнера Север
производства Группы компаний |
Дополнительное оборудование:
- Дополнительный топливный бак
- Система автоматической подкачки дизельного топлива.
- Камера шумопоглащения.
- Шумопоглащающая маркиза.
- Лючок с заливной горловиной.
- Комплект заземлителей
|
Варианты исполнения:
| Базовые модели |
ПБК-3 распашной |
Дополнительный отсек |

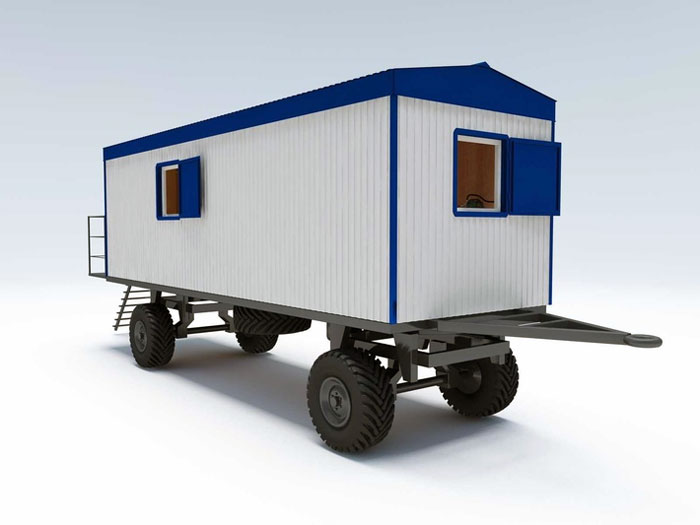

Шасси |
Лыжи-салазки |
 |
 |
 |
 |
 |
|
|
