Монтаж вводов

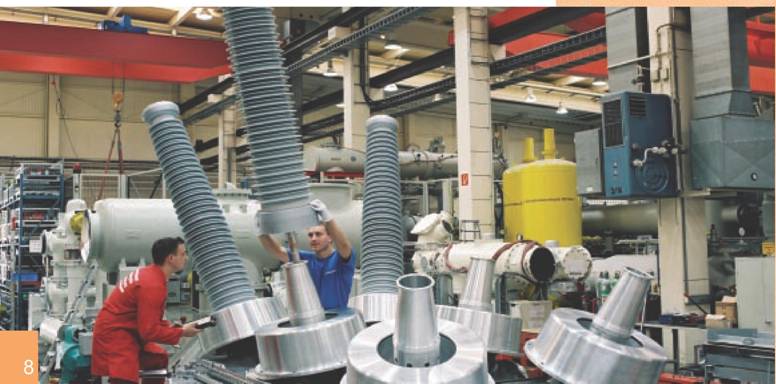

Монтаж вводов выключателя

Монтаж

Монтаж и ввод в эксплуатацию

Наши баковые выключатели на номинальные напряжения от 72,5 до 145 кВ могут перевозиться в полностью собранном виде. Баковый выключатель на 245 кВ поставляется тремя укрупненными блоками. Расходы на транспортировку нескольких выключателей сводятся к минимуму за счет рациональной компоновки упаковочных мест с объединением однотипных узлов. Монтаж выключателя укрупненными блоками при установке на подстанции не требует больших затрат времени и каких-либо специальных инструментов или приспособлений. С этой работой может справиться один слесарь-монтажник за два рабочих дня.

Техническая помощь на весь срок службы выключателя

Вы можете рассчитывать на нашу техническую помощь в течение всего срока службы выключателя. При необходимости мы производим работы по установке и вводу в эксплуатацию.

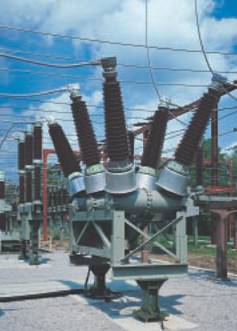

элегазовый выключатель

Заводские испытания высоким напряжением

Первый технический осмотр выключателя требуется не раньше чем через 12 лет, а первое техническое обслуживание - спустя 25 лет после ввода в действие. По Вашему желанию могут поставляться необходимые средства диагностики. Мы располагаем глобальной службой круглосуточной технической поддержки, персонал которой всегда готов немедленно выехать на объект или выслать необходимые запасные части.

Качество с самого начала

Разработка

Основы качества высоковольтных выключателей фирмы Siemens закладываются еще в начальной стадии создания нового изделия. Коммутационная способность, система электрической изоляции, устойчивость к механическим нагрузкам (ветровым и вызванным короткими замыканиями), а также сейсмостойкость моделируются и оптимизируются с применением машинных методов на этапе эскизного проектирования.

Применение одинаковых функциональных узлов и сборочных единиц в коммутационных аппаратах различных типов, таких как баковые и колонковые выключатели или выключатели комплектных распредустройств с элегазовой изоляцией, приводит к сокращению номенклатуры и увеличению объемов производства основных составных частей. Постоянная и равномерная загрузка предприятия заказами на однотипные изделия создает необходимые условия для организации непрерывного производства и обеспечения наивысшего уровня качества. При этом статистический контроль качества применяется к большим партиям изделий, что повышает достоверность получаемых результатов.

Все выключатели типа ЗАР1 DT могут эксплуатироваться в условиях сейсмических нагрузок вплоть до 0,5 g без принятия каких-либо дополнительных мер защиты.

Заводские испытания выключателя

Заводские испытания выключателя высоким напряжением

завод по производству выключателей в Берлине

Наш завод по производству выключателей в Берлине располагает современной лабораторией, оснащенной всем необходимым испытательным оборудованием. Выпуску выключателей ЗАР1 DT на рынок предшествовали типовые испытания по полной программе в соответствии с требованиями нового стандарта IEC 62271-100.

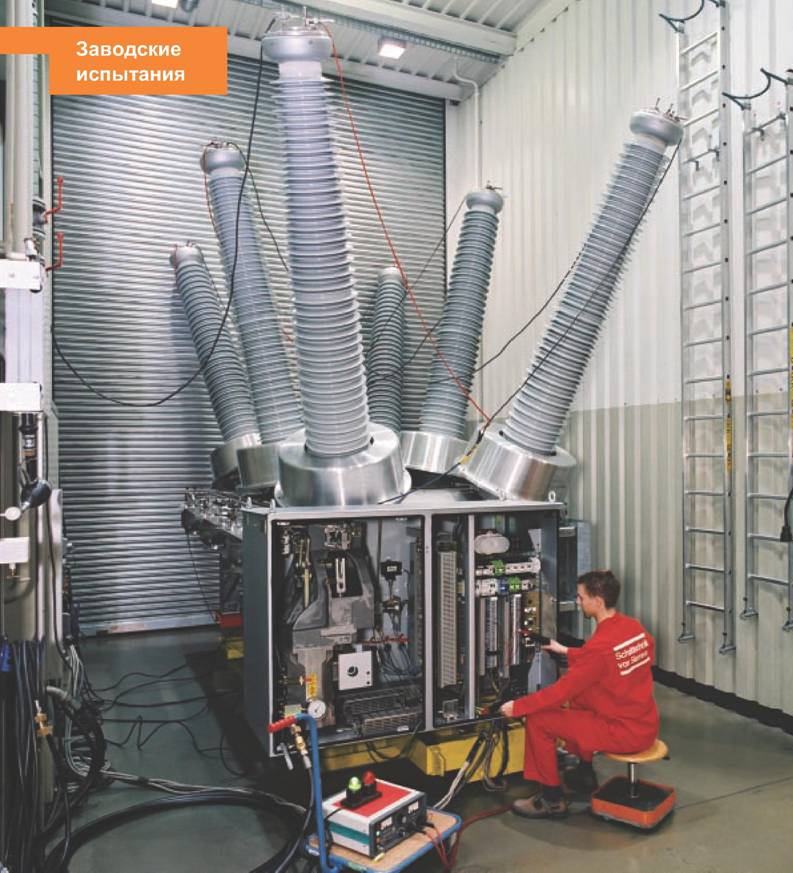

Заводские испытания выключателя ЗАР1 DT245 кВ

Заводские испытания выключателя ЗАР1 DT245 кВ

Процедура заводских испытаний

Перед сборкой все важные компоненты полностью проверяются. Благодаря этому нашим стандартом является утечка элегаза для выключателя менее 0,5% в год. Испытание производится на полностью собранном выключателе.

Исходные данные для испытания, которое проводится при помощи компьютерной техники, импортируются из спецификации заказчика. Это позволяет обеспечить проверку выполнения каждого требования заказчика до момента отправки выключателя. Тем самым гарантируется проверка выключателя перед отгрузкой с завода на соответствие всем требованиям заказчика.

Индивидуальные контрольные испытания проводятся в соответствии с требованиями стандартов IEC или ANSI по программе, которая обязательно содержит такие пункты как

выполнение 100 механических циклов "включение-пауза-отключение" определение временных характеристик выключателя измерение токов электромагнитов управления и электродвигателя проверка исправности прибора контроля плотности элегаза проверка цепей управления в соответствии с принципиальной схемой измерение падения напряжения в главной цепи каждого полюса испытания высоким напряжением.

"
