Металлооксидные ОПН типа 3EK7 Siemens c силиконовой изоляцией

Особенности конструкции ОПН 3EK7

  1. Силиконовый корпус
  2. Прочные стекловолоконные прутья
  3. Фланцы из алюминия
  4. Варисторы с остеклённой поверхностью

Программа поставок разделена на три ряда ОПН типа 3ЕК7.

3ЕК7.... - С... ОПН с метрической резьбой в соответствии со стандартом МЭК / IEC 60099-4.

3ЕК7.... - А... ОПН с резьбой в дюймах по стандарту IEEE Std C 62.11 3ЕК7.... - В... ОПН с метрической резьбой в соответствии со стандартом IEEE Std C 62.11.

Ограничитель перенапряжения модели 3ЕК7 производства компании Siemens обеспечивает надёжную защиту от возможных импульсов перенапряжения в оборудовании электрических распределительных сетей с рабочим напряжением до 72,5 кВ. Высокая устойчивость к воздействию любых загрязнений окружающей среды, а также к токам короткого замыкания определяет новый стандарт надёжности данного оборудования. Силиконовое покрытие нового ОПН модели 3ЕК7 не позволяет загрязнениям и влаге скапливаться на поверхности, исключая воздействие поверхностных токов. ОПН модели 3ЕК7 отличается малым весом, высокой механической прочностью и надёжностью в эксплуатации благодаря особенности несущей части конструкции, построенной по типу клетки.

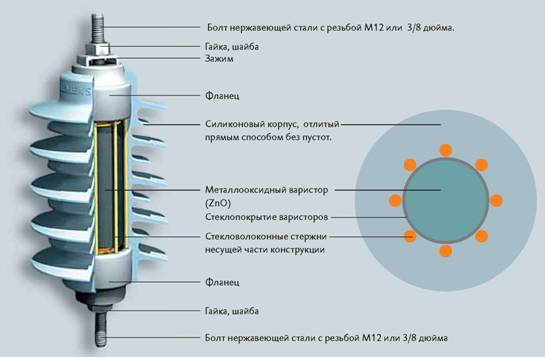

3EK7 конструкция

3EK7 конструкция

Модель 3ЕК7 образец качества

Литой корпус ОПН отлит прямым способом без пустот непосредственно на блоки металлооксидных варисторов (ZnO) и стержни несущей конструкции. Полная герметичность литого корпуса обеспечивает защиту от влаги и от образования частичных разрядов. Особая технология изготовления варисторов, включая их стеклопокрытие предотвращает их старение.

Силиконовая изоляция корпуса ограничителя перенапряжения изготовлена из материалов самого высокого качества, что обеспечивает его наивысшую гидрофобность и устойчивость к любым воздействиям окружающей среды на протяжении всего периода эксплуатации, а также его противоэрозионную устойчивость, Все материалы, использованные при изготовлении ограничителя являются огнестойкими и пожаробезопасными. Вышеуказанные свойства ограничителя обеспечивают его надёжную эксплуатацию в течение всего срока службы без необходимости проводить техническое обслуживание аппарата. Производство ОПН аттестовано в соответствии со стандартами ISO 9001 и ISO 14001, ОПН соответствует стандартам МЭК, ГОСТ, и другим международным и национальным стандартам. Ограничители перенапряжения прошли типовые испытания в независимой испытательной лаборатории.

Конструкция, которая обеспечивает надежность

Несущая конструкция ОПН типа 3ЕК7 представляет собой клетку, состоящую из прошедших предварительную обработку механической нагрузкой стекловолоконных стержней. Данная конструкция не только обеспечивает высокую механическую прочность, но также полностью исключает возможность разлёта осколков аппарата даже в маловероятном случае перегрузки варисторов, поскольку возникающая при перегрузке варисторов дуга мгновенно выносится за пределы силиконовой изоляции без повреждений несущей конструкции и без появления давления внутри аппарата. Несмотря на малый вес ограничителя, его конструкция обладает высокой устойчивостью к торзионным механическим воздействиям, а также к воздействиям на растяжение по вертикальной оси аппарата. Максимально допустимая эксплуатационная нагрузка горизонтального тяжения проводов на ввод ограничителя составляет 500 Нм.

Ограничитель устойчив к воздействию озона, ультрафиолетового излучения и климатических зон, а также ко всем известным органическим и неорганическим растворителям, в том числе и средствам для чистки поверхности. Именно поэтому ограничитель типа 3ЕК7 может эксплуатироваться практически в любых условиях промышленных загрязнений, а также природных воздействий окружающей среды. температурных воздействий а также. Стандартная высота установки ограничителя до 3600 метров над уровнем моря.

Оперативность поставки

Гибкая система организации логистики позволяют нам максимально сократить сроки поставки для большинства типов ОПН. Отмеченные знаком * на странице 4 ОПН будут готовы к отправке из Германии течении 10 дней с момента технически и коммерчески согласованного заказа.
