Расчет сети по допустимой потере напряжения без учета индуктивного сопротивления

РАСЧЕТ СЕТИ ПО ДОПУСТИМОЙ ПОТЕРЕ НАПРЯЖЕНИЯ БЕЗ УЧЕТА ИНДУКТИВНОГО СОПРОТИВЛЕНИЯ ЛИНИИ

Без учета индуктивного сопротивления линии на потерю напряжения рассчитываются:

1) сети постоянного тока;

2) линии сети переменного тока, для которых коэффициент мощности равен 1 (cosj=1);

3) сети, выполненные проводами внутри зданий или кабелями, если их сечения не превосходят указанных в табл. 5-8 значений.

При заданном сечении проводов линии потеря напряжения определяется по формуле

Сечение при заданной потере напряжения вычисляется по формуле

где F - сечение провода, мм2;

DU - потеря напряжения в линии, в или %;

Мa - сумма моментов нагрузки, т. е. сумма произведений активных нагрузок, передаваемых по участкам линии, на длины этих участков;

- коэффициент, зависящий от системы тока и принятых при вычислениях единиц измерения для входящих в формулу величин.

Значения и единицы измерения величин, входящих в (5-6) и (5-7), приведены в табл. 5-9.

Дополнительно по теме

Активные и индуктивные сопротивления линии

Расчет сети по допустимой потере напряжения без учета индуктивного сопротивления

Расчет сети по потере напряжения с учетом индуктивности линий

Расчет сети при помощи вспомогательных таблиц удельных потерь напряжения

Расчет сети по условию наименьшей затраты металла

Расчет сети по условию постоянной плотности тока

Таблица 5-8 Максимальные значения сечений проводов и кабелей, для которых допустимо вести расчет на потерю напряжения без учета индуктивного сопротивления проводов (для сети переменного тока с частотой 50 гц); М-медные, А-алюминиевые


Коэффициент мощности	0,95		0,9		0,85		0,8		0,75		0,7
Материал проводов	М	А	М	А	М	А	М	А	М	А	М	А
Кабели до 1 кв Кабели 6-10 кв Провода в трубах Провода на роликах Провода на изоляторах	70 50 50 25 16	120 95 95 35 25	50 35 35 16 10	95 50 50 25 16	35 25 35 10 10	70 50 50 16 16	35 25 25 10 6	50 35 35 10 10	25 16 16 6 6	50 25 25 10 10	25 16 16 6 6	35 25 25 10 6

Таблица 5-9 Значения и единицы измерения величин, входящих в формулы (5-6) и (5-7)


Система тока	Сумма моментов нагрузок по участкам линий		Потеря напря-жения	Значение коэффи-циента	Числовое значение коэффициента ? для алюминиевых (числитель) и медных (знаменатель) проводов и кабелей при номинальном междуфазном напряжении, кв
Система тока		Единицы измерения	Потеря напря-жения	Значение коэффи-циента	0,22	0,38	0,66	6	10
Однофазный переменный или постоянный ток		а м	в
		а м	%					-	-
		квт м	в					-	-
		квт м	%					-	-
Трехфазный переменный ток		а м	в
		а м	%					-	-
		квт м	в					-	-
		квт м	%					-	-
		квт км	в
		квт км	%
		Мвт км	в		-	-	-
		Мвт км	%		-	-	-
Ответвления от четырехпроводной линии трехфазного тока: а) однофазное		квт м	%				-	-	-
б) двухфазное		квт м	%				-	-	-

Удельная проводимость

Номинальное междуфазное (линейное) напряжение

Пример 5-1

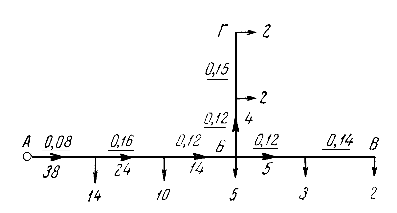

На рис. 5-1 дана расчетная схема воздушной четырехпроводной сети 380/220 в. Длины участков сети указаны на схеме в километрах, нагрузки - в киловаттах, коэффициент мощности cosj=1. Произвести расчет сети на потерю напряжения, если допустимая потеря напряжения DU=4%. Материал проводов сети - алюминий.

Решение.

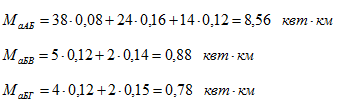

Расчет производим по формулам (5-6) и (5-7). Находим из табл. 5-9 значения коэффициента для нагрузок, выраженных в киловаттах, длин участков линии в километрах и потери напряжения в процентах. При этих условиях получим:

Рисунок 5-1

В нашем случае номинальное междуфазное напряжение сети Uн=0,38 кв; удельная проводимость алюминия g=31,7 м/ом мм2, откуда числовое значение коэффициента
