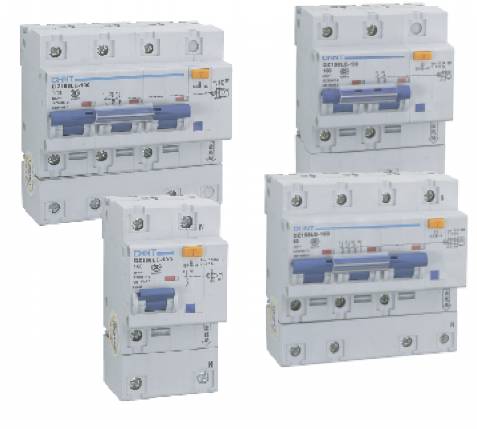

DZ158 CHINT - Применение и параметры
Применение
Изделие используется в сетях 50/60 Гц с рабочим током до 100А и с номинальным напряжением 230 В (1 или 2 полюса для 2 проводов), или 400 В (3 или 4 полюса для 3-х или 4-х проводов). В случае поражения персонала электрическим током или превышения тока утечки заданного значения выключатель быстро размыкает цепь для обеспечения безопасности персонала и сохранности оборудования. Выключатель также может защищать цепь или двигатель от перегрузки и короткого замыкания и может применяться для редкого переключения нагрузки и/или запуска двигателя.
Обозначение и классификация моделей

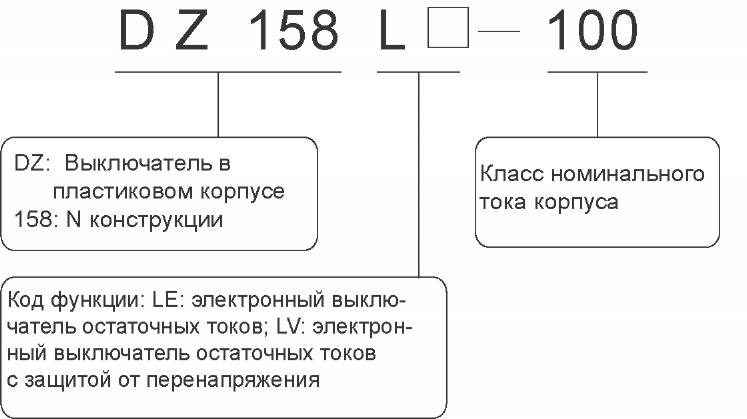

Обозначение моделей
Классификация
Согласно номинальному току выключателя: 63А, 80А, 100А
Изделие соответствует стандартам: GB 14048.2:2001 IEC 60947-2:1997

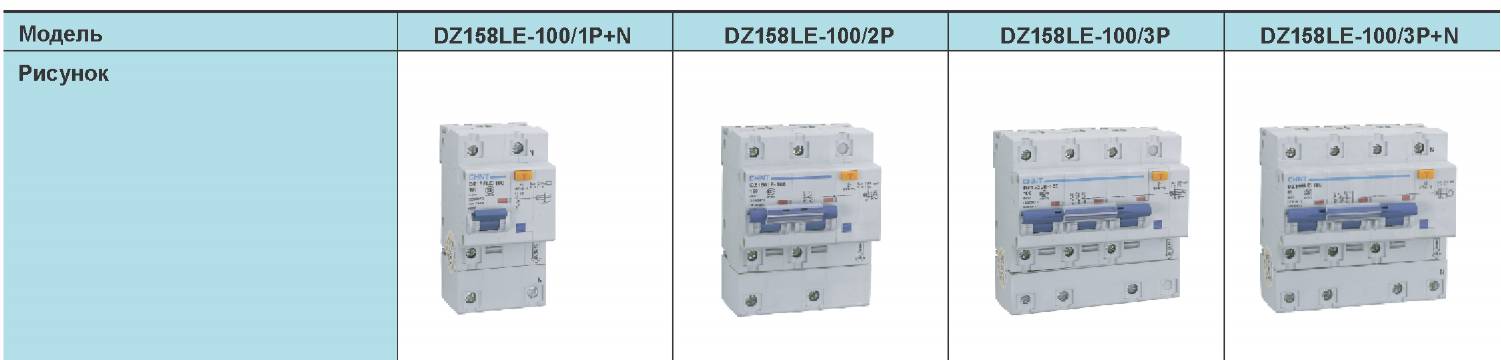

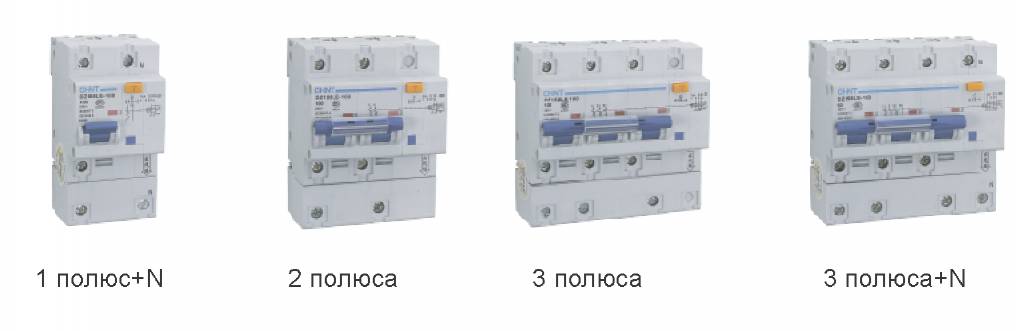

Согласно числу полюсов:
| Номинальный ток (A) | 63, 80, 100 | 63, 80, 100 | 63, 80, 100 | 63, 80, 100 | |
| Номинальное напряжение (В) | 230 | 230 | 400 | 400 | |
| Число полюсов | 1P+N | 2P | 3P | 3P+N | |
| Номинальный размыкаемый ток короткого замыкания Icu (A) | 6000 | 6000 | 6000 | 6000 | |
| Номинальный замыкаемый/размыкаемый остаточный ток I дт (A) | 2000 | 2000 | 2000 | 2000 | |
| Ток срабатывания защиты по утечке I п n (A) | 0.03, 0.1, 0.3 | 0.03, 0.1, 0.3 | 0.03, 0.1, 0.3 | 0.03, 0.1, 0.3 | |
| Номинальный ток утечки без срабатывания защиты I д no (A) | 0.5I д n | 0.5Iдn | 0.5U n | 0.5U n | |
| Класс защиты от перенапряжения | 280 В±5% | 280 В±5% | 280 В±5% | 280 В±5% | |
| Предельное время без срабатывания у типа с задержкой (с) | 0.06 с, 0.1 с | 0.06 с, 0.1 с | 0.06 с, 0.1 с | 0.06 с, 0.1 с | |
| Срок служ бы (раз) | Электрический | 1500 (cos =0.85~0.9) | 1500 (cos =0.85~0.9) | 1500 (cos=0.85~0.9) | 1500 (cos=0.85~0.9) |
| Механический | 8500 | 8500 | 8500 | 8500 | |
| Прочность изоляции при подаче импульсного напряжения | Если полюса соединены вместе, то пиковое выдерживаемое импульсное напряжение между полюсами и нейтральным полюсом равно 6000B | ||||
| Если все полюса соединены с нейтральным полюсом, то пиковое выдерживаемое импульсное напряжение между полюсами и металлической рамкой равно 8000B | |||||
Примечание: Изделие может выдерживать импульс тока с пиком 200 А и импульс напряжения 4000B, и в этих условиях выключатель работает правильно без сбоев и ложных срабатываний.
Основные технические параметры

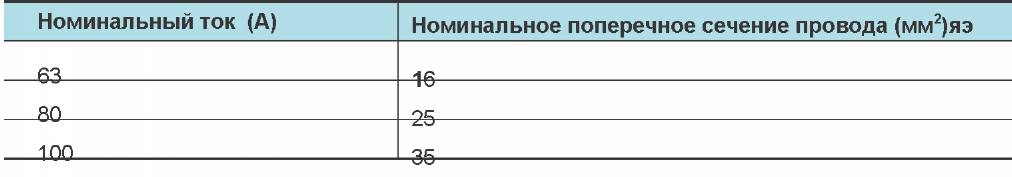

Соединительная проводка
Основные технические параметры
Время отключения по току утечки
| N пункта. | Ie (A) | Iд n мA | Макс время отключения (с) и мин время без отключения (с) | ||||||
| I дп | 2I д n | 51д n | 101д n | ||||||
| Обычный тип | 100 | >=30 | 0 1 | 0 06 | 0 04 | 0.04 | Макс время отключения | ||
| Тип задержки | Предел времени без отключения | 0.06 с | 100 | >30 | 0 4 | 0 2 | 0 15 | 0.15 | |
| 0 13 | 0 06 | 0 05 | 0.04 | Мин время без отключения | |||||
| 0.1 с | 100 | 0 6 | 0 4 | 0 3 | 0.2 | Макс время отключения | |||
| 0 23 | 0 1 | 0 06 | 0.05 | Мин время без отключения | |||||
Примечание: Для обычных типов выключателей остаточного тока, если I д n =0.03 A, то можно заменить 5 Un на 0.25 A, а 10Un - на 0.5 A.
Свойства защиты от превышения тока
| Номинальный ток (A) | Начальное состояние | Ток проверки | Заданное время | Ожидаемый | Примечание | |
| Ie=63A | Ie>63A | результат | ||||
| 63, 80, 100 | Холодное состояние | 1.05Ie | T>=1 ч | T>=2 ч | Нет Размыкание | - |
| Выполняется сразу после предыдущего теста | 1.30Ie | T<1 ч | T<2 ч | размыкания | Ток за 5 сек плавно возрастает до указанного значения | |
| Холодное состояние | 8Ie | T>=0.2 c | Нет размыкания | Замыкание вспомогательных выключателем | ||
| Холодное состояние | 12Ie | T<0.2 c | Размыкание | Замыкание вспомогательных выключателем | ||

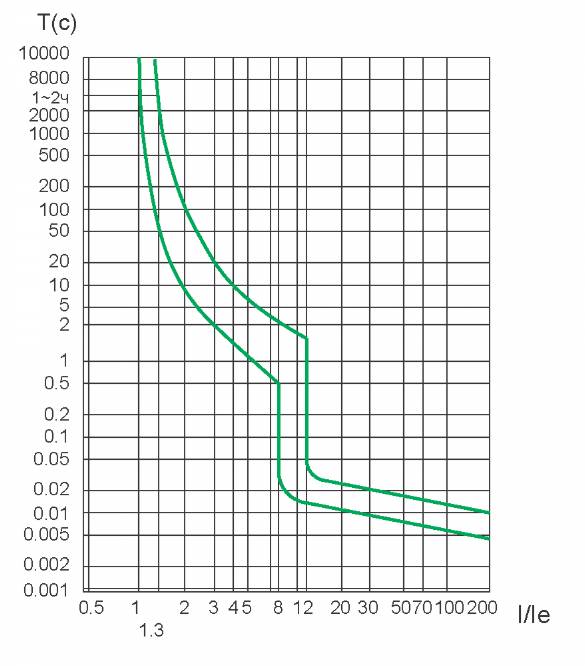

Графики закона размыкания

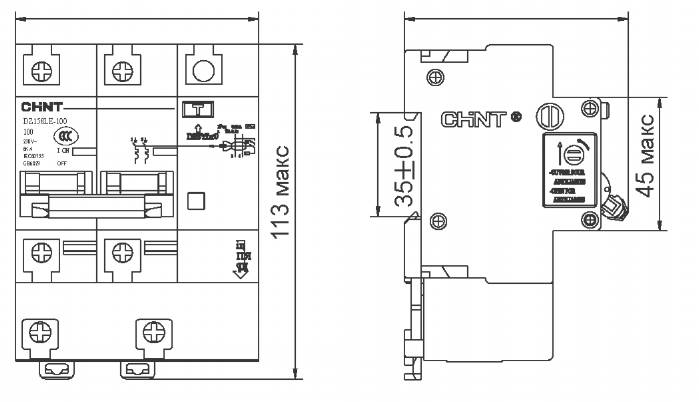

Габаритные и монтажные размеры
Габаритные и монтажные размеры
L
H
| Число полюсов | 1P+N | 2P | 3P | 3P+N |
| L (мм) | 54 макс | 81 макс | 108 макс | 108 макс |
| H (мм) | 72 макс | 77 макс | 77 макс | 77 макс |

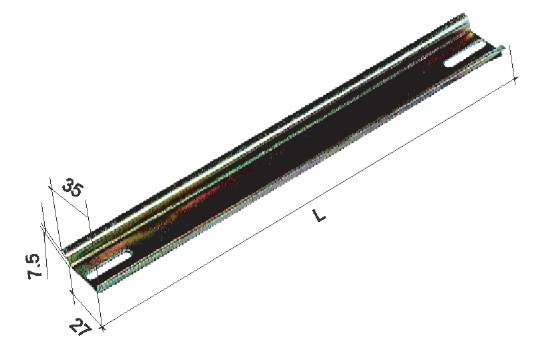

Размеры монтажной рейки (TH35-7.5)

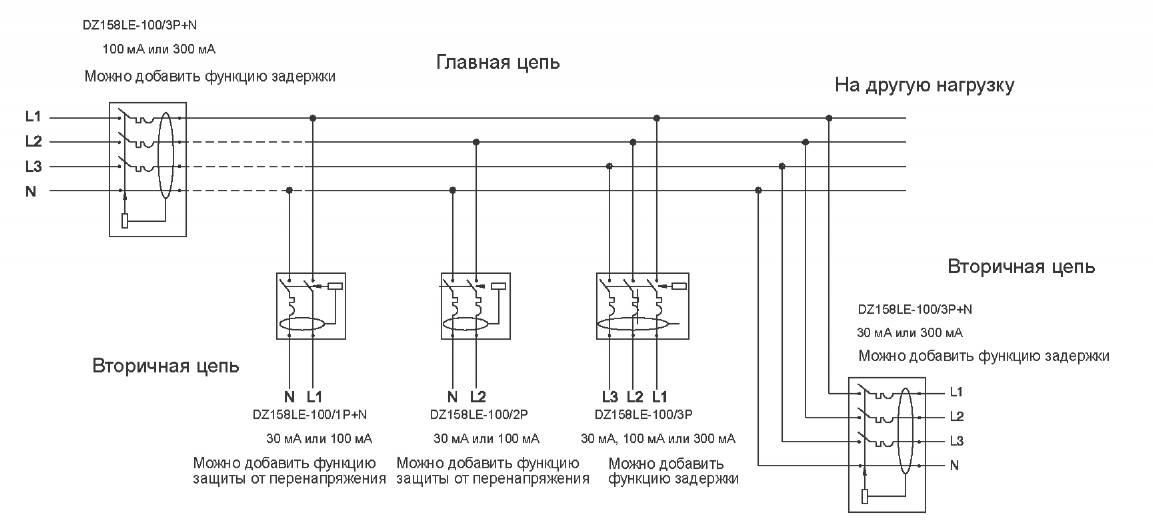

Пример применения
Выключатель остаточных токов можно объединить с другими приборами для расширения области применения
