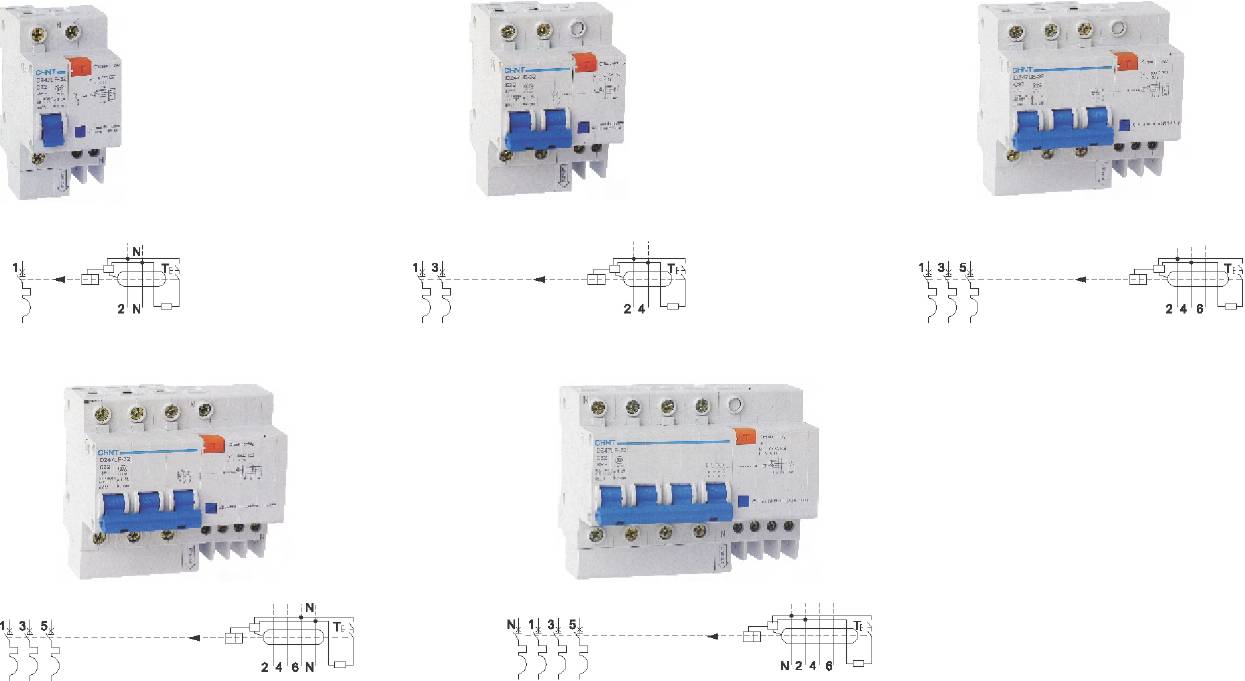

DZ47LE автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока (электронный), производства компании CHINT (Китай).

1. Характеристики

DZ47LE соответствует: СЕ, PCT, UKRTEST;

Электрические параметры: переменный ток до 60 А, 230/400 В, 50/60 Гц;

Защитные характеристики: С, D;

Icn: 4500/6000 А;

Номинальная наибольшая дифференциальная включающая и отключающая способность IAm: 2000 А;

Номинальный неотключающий дифференциальный ток lAno: 0,5 I An;

Номинальное напряжение изоляции Ui: 500 В;

Номинальное импульсное выдерживаемое напряжение Uimp: 6000 В;

Износостойкость (операций): коммутационная: 2000, С08Ф=0,85-0,90; механическая: 2000;

частота оперирования; 240/ч (In не более 25 А), 120/4 (In более 25 А);

DZ47LE автоматический выключатель

Диапазон рабочих температур: от-25°С до +40°С, для других значений температур используют коэффициент температурной компенсации по таблице на странице 53;

Соответствует ГОСТ Р 51327.1

2. Информация для заказа

DZ47LE, однополюсный с нейтралью. Характеристика С: lcn=6000 A (In: 6-40 А), 4500 A (In: 50, 60 А).Характеристика D: lcn=4500 А

In (А)	1дп (мА)	ок	Код заказа
			Характеристика С		Характеристика D
			Стандарт	RoHS	Стандарт	RoHS
6	30	72	144001	-	144091	-
6	100	72	144002	-	144092	-
6	300	72	144003	-	144093	-
10	30	72	144004	-	144094	-
10	100	72	144005	-	144095	-
10	300	72	144006	-	144096	-
16	30	72	144007	-	144097	-
16	100	72	144008	-	144098	-
16	300	72	144009	-	144099	-
20	30	72	144010	-	144100	-
20	100	72	144011	-	144101	-
20	300	72	144012	-	144102	-
25	30	72	144013	-	144103	-
25	100	72	144014	-	144104	-
25	300	72	144015	-	144105	-
32	30	72	144016	-	144106	-
32	100	72	144017	-	144107	-
32	300	72	144018	-	144108	-
40	30	72	144219	-	144354	-
40	100	72	144220	-	144355	-
40	300	72	144221	-	144356	-
50	30	72	144222	-	144357	-
50	100	72	144223	-	144358	-
50	300	72	144224	-	144359	-
60	30	72	144225	-	144360	-
60	100	72	144226	-	144361	-
60	300	72	144227	-	144362	-

DZ47LE, двухполюсный. Характеристика С: lcn=6000 A (In: 6-40 А), 4500 A (In: 50, 60 А).Характеристика D: lcn=4500 А

In (А)	1дп (мА)	ок	Код заказа
			Характеристика С		Характеристика D
			Стандарт	RoHS	Стандарт	RoHS
6	30	54	144019	-	144109	-
6	100	54	144020	-	144110	-
6	300	54	144021	-	144111	-
10	30	54	144022	-	144112	-
10	100	54	144023	-	144113	-
10	300	54	144024	-	144114	-
16	30	54	144025	-	144115	-
16	100	54	144026	-	144116	-
16	300	54	144027	-	144117	-
20	30	54	144028	-	144118	-
20	100	54	144029	-	144119	-
20	300	54	144030	-	144120	-
25	30	54	144031	-	144121	-
25	100	54	144032	-	144122	-
25	300	54	144033	-	144123	-
32	30	54	144034	-	144124	-
32	100	54	144035	-	144125	-
32	300	54	144036	-	144126	-
40	30	54	144246	-	144381	-
40	100	54	144247	-	144382	-
40	300	54	144248	-	144383	-
50	30	54	144249	-	144384	-
50	100	54	144250	-	144385	-
50	300	54	144251	-	144386	-
60	30	54	144252	-	144387	-
60	100	54	144253	-	144388	-
60	300	54	144254	-	144389	-

DZ47LE, трехполюсный. Характеристика С: lcn=6000 A (In: 6-40 А), 4500 A (In: 50, 60 А).Характеристика D: lcn=4500 А

In (A)	1дп (MA)	OK	Код заказа
			Характеристика С			Характеристика D
			Стандарт		RoHS	Стандарт	RoHS
6	30	36	144037		-	144127	-
6	100	36	144038		-	144128	-
6	300	36	144039		-	144129	-
10	30	36	144040		-	144130	-
10	100	36	144041		-	144131	-
10	300	36	144042		-	144132	-
16	30	36	144043		-	144133	-

In (А)	1дп (мА)	ок	Код заказа
			Характеристика С			Характеристика D
			Стандарт	RoHS		Стандарт	RoHS
16	100	36	144044	-		144134	-
16	300	36	144045	-		144135	-
20	30	36	144046	-		144136	-
20	100	36	144047	-		144137	-
20	300	36	144048	-		144138	-
25	30	36	144049	-		144139	-
25	100	36	144050	-		144140	-
25	300	36	144051	-		144141	-
32	30	36	144052	-		144142	-
32	100	36	144053	-		144143	-
32	300	36	144054	-		144144	-
40	30	36	144273	-		144408	-
40	100	36	144274	-		144409	-
40	300	36	144275	-		144410	-
50	30	36	144276	-		144411	-
50	100	36	144277	-		144412	-
50	300	36	144278	-		144413	-
60	30	36	144279	-		144414	-
60	100	36	144280	-		144415	-
60	300	36	144281	-		144416	-

DZ47LE, трехполюсный с нейтралью. Характеристика С: lcn=6000 A (In: 6-40 А), 4500 A (In: 50, 60 А).Характеристика D: lcn=4500 А

In (A)	1дп (мА)	OK	Код заказа
			Характеристика С		Характеристика D
			Стандарт	RoHS	Стандарт	RoHS
6	30	27	144055	-	144145	-
6	100	27	144056	-	144146	-
6	300	27	144057	-	144147	-
10	30	27	144058	-	144148	-
10	100	27	144059	-	144149	-
10	300	27	144060	-	144150	-
16	30	27	144061	-	144151	-
16	100	27	144062	-	144152	-
16	300	27	144063	-	144153	-
20	30	27	144064	-	144154	-
20	100	27	144065	-	144155	-
20	300	27	144066	-	144156	-
25	30	27	144067	-	144157	-
25	100	27	144068	-	144158	-
25	300	27	144069	-	144159	-

In (А)	1дп (мА)	ок	Код заказа
			Характеристика С		Характеристика D
			Стандарт	RoHS	Стандарт	RoHS
32	30	27	144070	-	144160	-
