Страница 4 из 4 5 Техуход за ECO2: GMA

5.1 После достижения предельного числа рабочих коммутаций

Распределительные устройства GMA не нуждаются в техническом обслуживании больше 20 лет.

Допустимое число рабочих коммутаций для GMA рассчитано с таким запасом, что обычно оно не достигается и за больше, чем 20 лет эксплуатации.

После достижения допустимого числа рабочих коммутаций обращайтесь на завод-изготовитель. Допустимое число рабочих коммутаций:

10 000 механических коммутаций для силового выключателя.

2 000 механических коммутаций для разъединителя.

1 000 механических коммутаций для выключателя нагрузки и заземлителя.

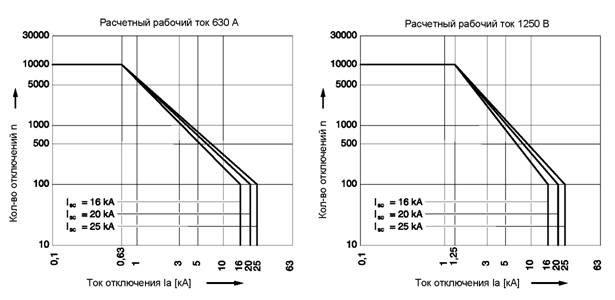

Допустимое число отключения силового выключателя до предельного значения суммарного тока:

Допустимое число отключения силового выключателя

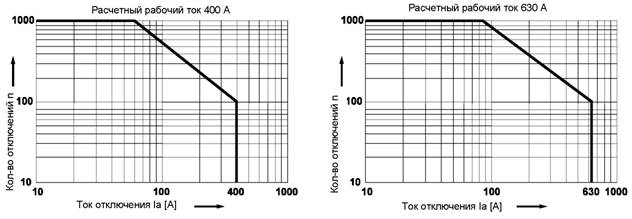

Допустимое число выключений выключателя нагрузки до предельного значения суммарного тока:

Допустимое число выключений выключателя нагрузки

5.2 Контроль на надлежащее состояние

В зависимости от эксплуатационных нагрузок и условий эксплуатации рекомендуется проводить визуальный контроль. Интервал между контролями необходимо предусмотреть на 4 года. Если будут отмечены отложения грязи, то распредустройство должно быть очищено компетентным персоналом.

! Применяйте меры предосторожности при работе на приводе в связи с опасностью получения травмы.

В случае сомнений или при отклонениях от надлежащего состояния распредустройства необходимо обращаться на завод-изготовитель.

6 Приложение

Смазочные материалы по уходу за контактными поверхностями перечислены в таблице вспомогательных средств.

6.1 Уход за контактными поверхностями скольжения

Чистка неворсящейся тканью, при сильном загрязнении с помощью моющего средства.

Нанести смазку для контактных поверхностей KL А тонким, равномерным слоем.

6.2 Меры при предупреждении IGIS

Индикатор IGIS Необходимые мерыДиэлектрическое состояние распредустройства
Предварительное предупреждение при падении давления (индикация на дисплее: 0,19 бар)Дозаправить изоляционный газ

Следить, повторится ли предупреждение

Расчетный уровень изоляции согласно публикации МЭК 60298 не ограничен до выдачи основного предупреждения. Это действительно независимо от нагрузки рабочим током.
Основное предупреждение при падении давления (индикация на дисплее: 0,14 бар)Планирование отключения и

Планирование вспомогательных мер (по возможности с изготовителем распредустройства)

Если немедленное отключение при основном предупреждении может повлечь за собой серьезные последствия для энергоснабжения потребителей, то часть распредустройства может оставаться включенной для перекрытия критической фазы.

Давление изоляционного газа снизилось до давления окружающей атмосферы (индикация на дисплее: 0,00 бар)- Эксплуатация соответствующей части распредустройства не должна долго

продолжаться, подготовить отключение

Распредустройства с расчетным напряжением UrИзоляционная способность соответствует МЭК 60298
12 кВРасчетная прочность к грозовому ударному напряжению 75 кВ
17,5 кВРасчетная прочность к грозовому ударному напряжению 95 кВ
24 кВ
Эти значения действительны для температуры изоляционного газа 20 °C. Ограничение изоляционной способности может вызываться через определенное время попаданием окружающего воздуха.

6.3 Расчетное давление наполнения и величины срабатывания IGIS

Расчетное давление наполнения (рабочее давление) изоляционным газом 20 °C pr 0,30 бар)
Предварительное предупреждение при падении давления0,19 бар)
Основное предупреждение при падении давления0,14 бар)

6.4 Вспомогательные средства, принадлежности и запчасти ECO2: GMA

Эти вспомогательные средства Вы можете заказать через соответствующее представительство по сбыту.

Использование других вспомогательных средств не допускается!

Вспомогательное средство Номер изделия
Очистительное средство, банка 1 л008 152
Смазка для контактных поверхностей KL А, банка 0,5 кг008 157
Ремонтный лак, банка 1 00 г RAL 7032 кремнисто-серый RAL 7044 шелковисто-серый008 795
Ремонтный лак, банка 500 г RAL 7032 кремнисто-серый RAL 7044 шелковисто-серый796

492

Принадлежности, запчастиНомер изделия
Вставная рукоятка-рычаг для выключателя нагрузки и разъединителяC26 267
Вставная рукоятка-рычаг для заземлителяC01 133
Двухбородочный ключ434 101
Рукоятка аварийного включения для завода включающей пружины617 831
Управляющий штифт (отвертка, проверить срабатывание предохранителя)085 562

6.5 Удаление после истечения срока службы

Для удаления распредустройства GMA в конце срока службы имеется соответствующий справочник. По запросу удаление распредустройства может проводить сервисный центр на заводе-изготовителе.

Адрес отправки:

ALSTOM Sachsenwerk GmbH Service-Center V71 Rathenaustrabe 2 D-93055 Regensburg

Тел.: 0941/4620-771 Факс: 0941/4620-776
