Страница 1 из 8

Электрические Сети

СЛУЖБА ПОДСТАНЦИЙ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ КОРОТКОЗАМЫКАТЕЛЕЙ 35 – 110 КВ

СОДЕРЖАНИЕ
1Введение
2Общие указания. Критерии и пределы безопасного состояния
3Основные технические данные короткозамыкателя
4Устройство и принцип действия короткозамыкателя
5Устройство и принцип действия приводов типа ПРК-1, ШПКМ
6Технология ремонта короткозамыкателя
7Технология ремонта привода ШПКМ
8Техническое обслуживание короткозамыкателя
9Меры безопасности
Приложение №1. Показателя для отбраковки деталей общего назначения
Приложение №2. Возможные неисправности привода и причины неисправности.
Приложение №3. Характеристики короткозамыкателя 35 (110) кВ

Знание настоящей инструкции обязательно для:

1. Начальника, мастера группы подстанций и ЦРО.

2. Оперативного и оперативно – производственного персонала групп подстанций.

3. Производственного персонала группы подстанций и ЦРО.

Инструкция составлена на основании действующих «Правил технической эксплуатации электрических станций и сетей», «Правил устройства электроустановок», «Инструкция по эксплуатации отделителей, короткозамыкателей и отделителей», «Руководство по ремонту короткозамыкателя КЗ-110 М и приводов ШПОМ и ШПКМ», ГКД 34.20.661-2003 «Правила организации и технического обслуживания зданий и сооружений электростанций и сетей”, ГКД 34.20.302-2002 “Нормы испытаний электрооборудования”.

2. Общие указания. Критерии и пределы безопасного состояния.

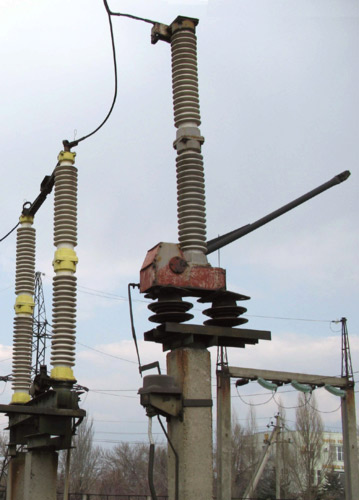

короткозамыкатель КЗ-110

Короткозамыкатели типов КЗ-35, КЗ-110 (М) предназначены для создания искусственного короткого замыкания на землю (межфазное к.з. в сети 35 кВ) с целью вызвать отключение от защиты выключателя, установленного на питающем конце линии.

Короткозамыкатели устанавливаются на трансформаторных подстанциях без выключателя на стороне высшего напряжения в сетях наружных установок на номинальное напряжение 35 кВ, 110 кВ переменного тока частоты 50 Гц.

Короткозамыкатели совместно с приводом ПРК-1, ШПК(М) обеспечивают автоматическое включение и ручное отключение при:

  • высоте установки над уровнем моря не более 1000 м;
  • верхнем рабочем значении температуры окружающего воздуха плюс 40°С;
  • нижнем рабочем значении температуры окружающего воздуха минус 60°С.
3. Основные технические данные короткозамыкателя.

Таблица №1

Наименование параметраКЗ-110(М)КЗ-35
10001000
Испытательное напряжение фарфоровой изоляции, кВ-95
Вытягивающие усилие подвижных контактов из неподвижных (для пары ламелей), Н (кгс)200-300

(20-30)

80-100

(8-10)

Полное время включения, с, не более0,4 (0,35)0,4
Зазор между ножом и упором контакта (в положении включено), мм15-2015-20
Угол поворота ножа (в положении отключено), град6060
расстояние между крайней точкой ножа и контакта (в положении отключено), мм880-920-
ход штока буфера (в положении отключено), мм19-2219-22
4. Устройство и принцип действия короткозамыкателя.

Конструкция короткозамыкателя

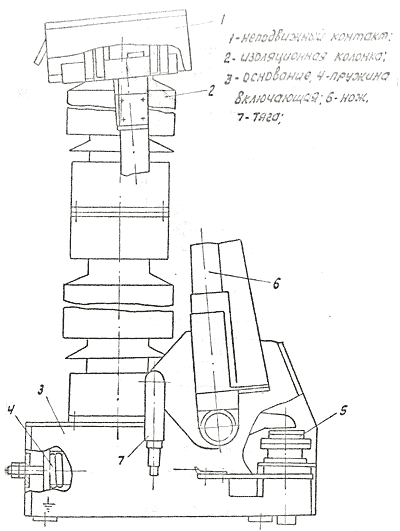

Рисунок 1. Конструкция

Буфер

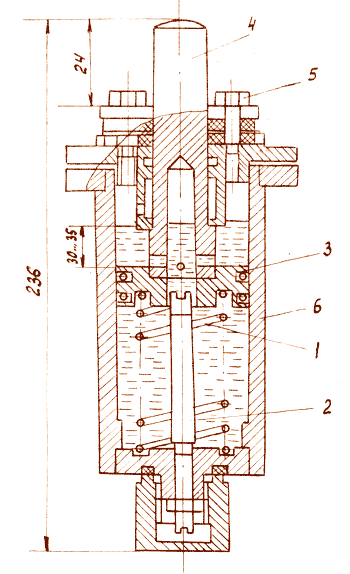

Рисунок 2. Буфер

Конструктивно короткозамыкатель (рис.1) состоит из основания 3, изоляционной колонки 2, на которой закреплен неподвижный контакт 1, заземляющего ножа 8.

Основание 3 короткозамыкателя унифицировано и представляет собой сварную конструкцию, предназначенную для установки изоляционной колонки с неподвижным контактом.

В стенках основания короткозамыкателя располагаются подшипники, в которых вращается вал с приваренными рычагами, два из которых соединяются с пружинами, а один рычаг взаимодействует с масляным буфером, служащим для гашения энергии подвижных частей короткозамыкателя в конце включения.

Каждая из двух пружин, при помощи пружинодержателя, соединяется одним концом с рычагом вала, а другим – с основанием. Расположение пружин в основании обеспечивает защиту от осадков и гололеда.

Неподвижный контакт состоит из контактодержателя и контакта. Контактодержатель выполнен в виде лотка, который служит для крепления неподвижного контакта к изоляционной колонке.

Масляный буфер (рис. 2) состоит из стакана 6, внутри которого располагается поршень 3 и шток 4. Возвращение поршня в исходное положение после срабатывания буфера обеспечивается пружиной 1. Стакан буфера заполняется маслом (АМГ-10 ГОСТ 6794-75). Уровень масла контролируется щупом через отверстие под болт 5, и должен быть на 30 – 50 мм выше поршня выше поршня, находящегося в верхнем крайнем положении.

При включении короткозамыкателя рычаг ударяет по штоку 4 буфера и перемещает поршень 3 вниз, вследствие чего масло перетекает в верхнюю полость через щель между отверстием в поршне 3 и винтом 22.

Конец винта, входящего в отверстие поршня, выполнен конусом, вследствие чего сечение кольцевой щели при движении поршня вниз быстро уменьшается, что обеспечивает эффективность торможения.

В верхней части буфера для предотвращения ударов рычага вала по фланцу имеются резиновые шайбы с наложенной на них стальной шайбой, которые крепятся к корпусу фланца двумя болтами 5.

Регулировка демпфирующей способности буфера обеспечивается винтом 2.

Нож короткозамыкателя выполнен из трубы алюминиевого сплава, усиленной ребром жесткости. В паз трубы вваривается шина, к которой с помощью четырех болтов крепится съемная контактная пластина. Нижним концом нож закрепляется в держателе двумя болтами.

Между ножом и держателем установлена изоляционная прокладка, которая обеспечивает изоляцию токоведущего контура от основания короткозамыкателя.

Контактный вывод для подсоединения шины заземления закреплен на изоляционной прокладке выполненной из стеклотекстолита.

В цепи заземляющей шины короткозамыкателя установлен трансформатор тока типа ТШЛ-0,5, для обеспечения совместной работы с отделителем.

После включения короткозамыкателя ток течет по следующей цепи: подводящая шина – неподвижный контакт – ном заземления – гибкая связь – шина заземления, пропущенная через окно трансформатора тока – земля.
