Техническое обслуживание вводов.

Мероприятия поддержки работоспособности вводов на протяжении всего срока службы.
      • Проверка перед началом эксплуатации:
  • надежности заземления измерительного и специального выводов с выносными баками давления, крепления соединительных трубок и манометра, открытого положения вентилей, наличие пломб на них, значение давления во вводе;
  • у негерметичных вводов – уровень масла во вводе и масляном затворе, состояние воздухоосушительного фильтра (при его наличии), наличие пробок на отверстиях расширителя.
      • Внешний осмотр и проверка в процессе эксплуатации:
  • уровня масла в негерметичном вводе по маслоуказательному стеклу расширителя;
  • значение давления масла во вводе (по манометру);
  • целостность фарфора (отсутствие сколов, трещин);
  • отсутствие течи масла в месте соединений и уплотнений;
  • уровня загрязнения изоляции или ее отсутствие;
  • отсутствие потрескивания, звуков разрядов и др.;
  • состояние и цвет силикагеля в воздухоосушительном фильтре негерметичного ввода.
      • Отбор проб масла на химический анализ, ХАРГ, замена масла, регулирования давления, уровня масла в негерметичных вводах, замена манометров и вентилей, измерения tg d, С, R 60 .
      • В объем текущего ремонта входит (приложение А) выполнение мероприятий согласно 8.1.1- 8.1.2, отбор проб масла согласно 9.4 и его проверка 9.5.; выполнение, по необходимости, работ согласно 8.2 и 8.3, профилактические испытания.
8.2. Техническое обслуживание негерметичных вводов.
      • В случае необходимости производится доливка масла во ввод. Доливаемое масло должно иметь характеристики, приведенные в таблице 9.1. (пп. 1-7).

Условное расположение отверстий в расширителе вводов, используемых во время доливки, приведено на рисунке 5.

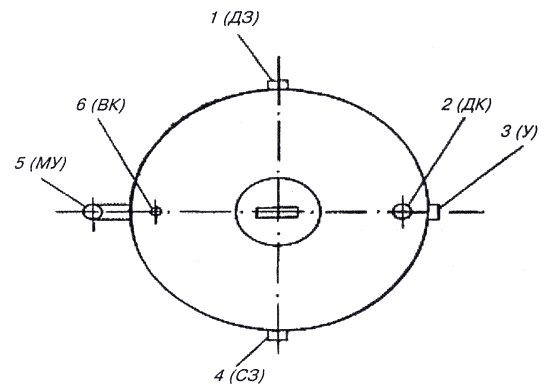

расширитель

Рисунок №5.

Схема расположения отверстий для пробок на расширителе.

Масло во ввод доливается с помощью лейки через отверстие 2 пробки ДК.

Для выхода воздуха во время доливки масла необходимо выкрутить пробку ВК из отверстия 6. Если такая пробка не предусмотрена конструкцией ввода, тогда масло доливается с помощью лейки.

Доливать масло во ввод можно также через маслоотборное устройство с помощью насоса, соединенного с вводом промежуточным бачком с маслом. Для выхода воздуха при этом способе доливки необходимо открыть пробку ВК или, в случае ее отсутствия, пробку ДК.

Если масло доливается через маслоотборное устройство с помощью насоса, тогда необходимо принять меры, исключающие течи масла из ввода и попадания в него воздуха. Для этого перед тем, как открыть пробку маслоотборного устройства, в промежуточном бачке создается излишнее давление от 0,01 до 0,02 МПа и масло поступает небольшими порциями. Применение сальниковых насосов, которые подкачивают воздух, не допускается.

      • Замену масла в гидравлических затворах негерметичных вводов необходимо проводить в следующие сроки:
  • во вводах напряжением 110 кВ, которые не имеют воздухоосушительных фильтров – не реже одного раза в два года;
  • во вводах напряжением 110 кВ, которые имеют воздухоосушительные фильтры – не реже одного раза в четыре года.

Для замены используется такое же масло, как и для доливки во ввод.

      • Для замены масла в гидравлическом затворе ввода необходимо выкрутить пробку Уз отверстия 3, которое определяет уровень масла в затворе, и пробку СЗ, предназначенную для слива масла, из отверстия 4. Слить масло.

Для заполнения маслом гидравлического затвора (пробку СЗ с уплотнением необходимо заранее поставить на место) в отверстие 1 вместо временно удаленной пробки ДЗ необходимо вкрутить штуцер с резьбой 1М14х1,5, соединенный резиновым шлангом с баком, заполненным маслом и расположенным выше уровня расширителя. Потом выкрутить пробку ДК.

Заливка затвора маслом продолжается до тех пор, пока масло не будет вытекать из отверстия 3, определяющего уровень масла в затворе.

После окончания заливки масла пробки У, ДК и ДЗ устанавливаются на место и уплотняются.

      • При изменении цвета индикаторного силикагеля на розовый (на 3/4 высоты стекла воздухоосушителя) необходимо заменить силикагель в воздухоосушительном фильтре. Воздухоосушитель необходимо заполнить сухим силикагелем марки КСМ (ГОСТ 3956-76Е), цеолит марки NaA, с добавкой в смесь индикаторного силикагеля, изготовляемого согласно с действующими стандартами.

Технологию восстановления и приготовления индикаторного силикагеля приведена в приложении Б.

8.3. Техническое обслуживание герметичных вводов
      • Ввод должен постоянно находиться под избыточным давлением. Во время осмотров оборудования распределительных устройств необходимо контролировать давление во вводе. Вентили вводов в рабочем положении должны быть опломбированы.

Значение давления во вводе, температуру верхних слоев масла в трансформаторе (реакторе) при средней температуре окружающей среды необходимо фиксировать в эксплуатационной документации не меньше одного раза в месяц.

8.3.2. При эксплуатации вводов свести до минимума число операций по регулированию давления.

Избыточное давление масла во вводе должно находиться в пределах от 0,01 до 0,3 МПа (от 0,1 – 3,0 кгс/см2). При увеличении давления выше 0,3 МПа (3 кгс/см2) или снижение до значения ниже 0,01 МПа необходимо снять напряжение.

8.3.3. При увеличении давления во вводе выше 0,3 МПа необходимо:

  • осмотреть ввод, отобрать пробу масла на ХАРГ, выполнить сокращенный химический анализ, внеочередной замер тангенса угла диэлектрических потерь (tg м) и емкость изоляции ввода С;
  • испытать ввод согласно разделу 10;
  • при положительных результатах испытаний и удовлетворительных результатах анализа пробы масла снизить давление во вводе с учетом гидравлической системы ввода и указаний заводской документации.
      • При появлении тенденции снижения давления во вводе необходимо:
  • осмотреть ввод, проверить места уплотнений, при обнаружении течи масла устранить ее;
  • отрегулировать давление во вводе с учетом гидравлической системы ввода.

Выполнение работ согласно 8.3.3 или 8.3.4 фиксировать в эксплуатационной документации согласно 3.4.

      • При снижении давления во вводе до нуля и выявленном оголении изоляции остова ввод необходимо заменить.
      • Давление масла в верхней точке ввода Р0 должно соответствовать кривой MN (относительно температуры окружающей среды) и определяться по формуле:

Р0 = , МПа,

где Р – показания манометра, МПа (кг/см2);

- плотность масла, равная 0,9 г/см3 ;

Н - расстояние между манометром и верхней точкой ввода, м.

      • При реглировании давления во вводе на оборудовании, температура масла которого превышает температуру окружающей среды, значения давления, которое устанавливается во вводе, определяется по кривой MN относительно температуры, которое определяется по формуле:

, °С,

где Тв – температура окружающего воздуха, °С;

Тм – температура верхних слоев масла в трансформаторе, °С.
