Основными узлами разъединителя являются (рисунки 1-4):

  • Рама Р, на которой собраны все остальные узлы разъединителя.
  • Изоляторы (опорные ОИ или проходные ПИ), неподвижно закрепленные на раме; изоляторы поворотные ПвИ, поворачивающиеся вокруг своей оси при включении и отключении разъединителя на тот или иной угол и устанавливаемые на подпятниках Пд.
  • Контактная система, состоящая из:
    • одного или двух неподвижных контактов НК;
    • подвижного контакта ПК, называемого ножом Н разъединителя;
    • устройства для передачи тока с подвижного контакта ПК (или ножа Н) на неподвижный контакт НК, которое представляет собой один из видов скользящих контактов или же гибкую связь ГС;
    • рычажного механизма РМ с изоляционной тягой ИТ, посредством которого осуществляется перемещение подвижного контакта (ножа Н) при включении и отключении разъединителя;
    • ножей заземления НЗ и контактов НКЗ, в которые врубаются ножи заземления; контакты НКЗ крепятся либо на неподвижных контактах НК либо на ножах Н основной контактной системы.

Подводящие шины (провода) присоединяются либо к выводным концам ВК, которые являются самостоятельными деталями, или же объединены с неподвижными контактами.

Разъединитель может не иметь ножей заземления НЗ, иметь ножи заземления с одной стороны или же с двух сторон. Ножи заземления механически сблокированы с ножами Н основной контактной системы таким образом, чтобы при включенных ножах Н нельзя было включить ножи заземления и наоборот.

Повышение механической прочности опорных изоляторов достигается установкой параллельно двух изоляторов.

2.1. Разъединители вертикально-поворотного (рубящего) типа.

В этих разъединителях (рисунок 1,2) нож Н при включении и отключении поворачивается в плоскости, параллельной осям поддерживающих изоляторов (опорных или проходных) данного полюса.

Разъединитель может быть выполнен на двух опорных изоляторах, на одном опорном изоляторе и одном проходном или на двух проходных.

Разъединитель вертикально-поворотного типа

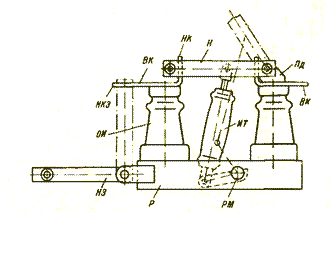

Рисунок 1. Разъединитель вертикально-поворотного типа внутренней установки.

Разъединитель вертикально-поворотного типа наружной установки

Рисунок 2. Разъединитель вертикально-поворотного типа наружной установки.

Отключение и включение разъединителей осуществляется приводом.

При номинальном токе более 2000А нож разъединителя состоит из четырех и более частей, имеющих коробчатое сечение. В этом случае ножи заземления НЗ при включенном положении могут прижиматься к пластине НКЗ, закрепленной под неподвижным контактом НК, или входить внутрь неподвижного контакта, врубаясь в контакты НКЗ.

В разъединителях наружной установки передача движения ножу Н осуществляется посредством изоляционной тяги, совершающей сложное движение, или посредством изолятора ПвИ, совершающего вращательное движение (рисунок 2).

Разъединители на напряжение до 10 кВ могут не иметь льдоломающих устройств. В разъединителе на рисунке 2 ломание льда достигается сложным поворотом ножа Н: сначала нож Н поворачивается на угол 90 ° вокруг своей продольной оси, разрушая лед между ними и неподвижным контактом НК, а затем уже поднимается вверх.

2.2. Разъединители горизонтально-поворотного типа.

В этих разъединителях (рисунок 3,4) нож Н при включении и отключении поворачивается в плоскости, перпендикулярной осям поддерживающих изоляторов.

Разъединитель горизонтально-поворотного типа

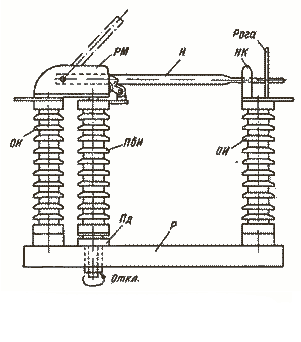

Рисунок 3. Разъединитель горизонтально-поворотного типа.

SOHK 7-10

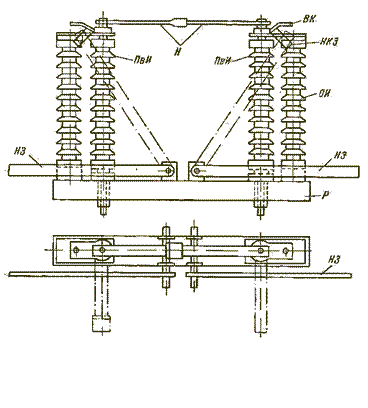

Рисунок 4. Разъединитель горизонтально-поворотного типа SOHK 7-10.

Разъединитель на рисунке 3 имеет один поворотный изолятор, на котором жестко закреплен нож Н, и один неподвижный изолятор ОИ, который служит для усиления. Разъединители также могут иметь два поворотных изолятора, на которых закреплено по ножу; два опорных и один поворотный изолятор.

Устранение обледенения контактов разъединителя в отключенном положении может быть достигнуто установкой специальных неподвижных кожухов, которые закрывают контактные части, находящиеся на концах ножа. Защита контактов разъединителя во включенном положении может быть достигнута применением подвижных кожухов.

2.3. Разъединители качающегося типа.

В этих разъединителях подвижный контакт ПК перемещается совместно с изолятором КИ, который поворачивается (качается) в плоскости, параллельно осям поддерживающих изоляторов – см. рисунок 5.

Разъединитель качающегося типа

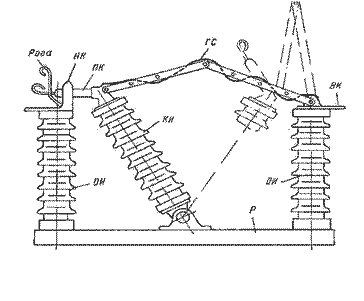

Рисунок 5. Разъединитель качающегося типа.

Разъединители с поступательным движением ножа, опускающегося типа и специальных конструкций в настоящей инструкции не рассматриваются, так как они на подстанциях данных электрических сетей не эксплуатируются.
