Страница 1 из 111. ВВЕДЕНИЕ

Настоящая инструкция распространяется на силовые (сухие и масляные) трансформаторы отечественного производства общего назначения напряжением до 750 кВ включительно, которые соответствуют ГОСТ 11677-85 или техническим условиям, утвержденным после 1965 года.

Для трансформаторов, запроектированных до 1966 года, а также для трансформаторов импортного производства положения этой инструкции применяются только при условии, если они не соответствуют требованиям эксплуатационной документации производителей.

При эксплуатации конкретных типов трансформаторов, которые имеют конструктивные особенности, необходимо дополнительно руководствоваться заводскими инструкциями по эксплуатации.

Эксплуатацию вспомогательного оборудования и узлов трансформаторов (устройство регулирования под нагрузкой (далее – РПН), вводы, пленочная или азотная защита масла, встроенные трансформаторы тока, маслоуказатели, фильтры, термометры манометрические и др.) необходимо производить в соответствии с соответствующими инструкциями, которые входят в комплект эксплуатационной документации, которая поставляется вместе с трансформатором.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящей инструкции имеются ссылки на следующие нормативные документы:

  • ГОСТ 981-75 Масла нефтяные. Методы определения стабильности против окисления;
  • ГОСТ 982-80 Масла трансформаторные. Технические условия;
  • ГОСТ 1516.1 (2, 3) – 76 Электрооборудование переменного тока на напряжения от 3 до 500кВ. Требования к электрической прочности изоляции;
  • ГОСТ 1547-84 Масла и смазки. Метод определения наличия воды;
  • ГОСТ 3484.1 (2-5)-88 Трансформаторы силовые. Методы испытаний и измерений;
  • ГОСТ 3956-76Е Силикагель технический. Технический условия;
  • ГОСТ 5985-79 Нефтепродукты. Метод определения наличия водорастворимых кислот и щелочей;
  • ГОСТ 5985-79 Нефтепродукты. Метод определения кислотности и кислотного числа;
  • ГОСТ 6370-83 Нефть, нефтепродукты и присадки. Метод определения механических примесей;
  • ГОСТ 6581-75 Материалы электроизоляционные жидкие. Методы электрических испытаний;
  • ГОСТ 7822-75 Масла нефтяные. Метод определения растворенной воды;
  • ГОСТ 8984-75 Силикагель-индикатор. Технические условия;
  • ГОСТ 10121-76 Масла трансформаторные селективной очистки. Технические условия;
  • ГОСТ 11677-85 Трансформаторы силовые. Общие технические условия;
  • ГОСТ 14209-97 Руководство по нагрузке силовых масляных трансформаторов;
  • ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
  • ГОСТ 15543-89Е Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим фактрорам;
  • ГОСТ 19296-73 Масла нефтяные. Фотоэлектроколометрический метод определения натровой пробы;
  • ГОСТ 20287-91 Нефтепродукты. Методы определения температуры текучести и застывания;
  • ДСТУ 2767-94 Керівництво з навантаження силових сухих трансформаторiв (ГОСТ 30221-97 Руководство по нагрузке силовых сухих трансформаторов);
  • Правила устройства электроустановок. Изд. 6-е, перераб. и доп. – М.: Энергоатомиздат, 1987;
  • ГКД 34.20.302-02 Норми випробування єлектрообладнання. – Затв. наказом Мінпаливєнерго Украіни № 503 від 28 серпня 2002 р.;
  • ГКД 34.43.101-97 Приймання, застосування та єксплуатація трансформаторних масел. Методичні вказівки.;
  • ГКД 36.46.401-96 Трансформатори силові. Пристроі перемикань відгалужень обмоток трансформаторів РПН під навантаженням типів РС, SDV, SAV. Методичні вказівки з налагодження;
  • РД 16.363-87 Трансформаторы силовые. Транспортирование, разгрузка, хранение, монтаж и ввод в эксплуатацию. – Утв. ВПО “Союзтрансформатор”, 1987 г.;
  • РД 34.20.501-89 Правила технической эксплуатации электрических станций и сетей. Изд. 14-е. – М.: Энергоатомиздат, 1989. – Утв. Министерством энергетики и электрификации 20.02. 89 г.;
  • РД 34.46.303 – 89 Методичні вказівки з підготовки і проведення хроматографічного аналізу газів, розчинених в маслі силових трансформаторів;
  • РДН 34.38.-058-91 Трансформатори напругою 110-1150кВ, потужністю 80 МВ*А і більше. Капітальний ремонт за допомогою гідродомкратів;
  • НАПБ А.01.001-95 Правила пожарной безопасности в Украине;
  • ДНАОП 1.1.10-1.01-97; 1998 Правила пожарной безопасности в Украине;
  • ДНАОП 1.1.10-1.01-97; 1998 Правила безопасной эксплуатации электроустановок.

КЛАССИФИКАЦИЯ ТРАНСФОРМАТОРОВ

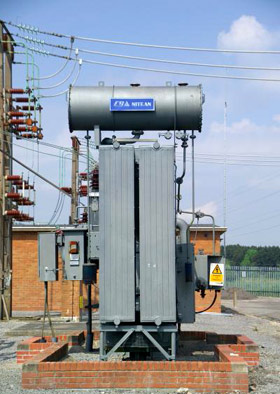

трансформатор3.1. Силовые трансформаторы делятся:

- по условиям работы - на трансформаторы, предназначенные для работы в нормальных условиях, и на трансформаторы, предназначенные для работы в специальных условиях;

- по видам изолирующей и охлаждающей среды - на масляные и сухие трансформаторы;

- по типам, что характеризуют назначение и особенности конструкции, - однофазные или трехфазные, РПН, переключатели без возбуждения (далее - ПБВ) и др.;

3.2. Для работы трансформаторов в нормальных условиях необходимо:

- высота над уровнем моря - не более 1000 м, кроме трансформаторов класса напряжения 750 кВ, для которых высота установки над уровнем моря - не более 500 м;

- категория исполнения У согласно ГОСТ 15150-69 и ГОСТ 15543-89Е.

При этом среднесуточная температура воздуха - не более 30 °С и среднегодовая температура воздуха - не более 20 °С;

- температура охлаждающей воды - не более 25 °С на входе воды в охладитель.

3.1.2. Для работы трансформаторов в специальных условиях необходимы:

- высота установки над уровнем моря для трансформаторов класса напряжения до 500 кВ - более 1000м, но не более, чем 3500м;

- категория исполнения - ХЛ или УХЛ согласно ГОСТ 15150-69, ГОСТ 15543-89Е;

- температура охлаждающей воды - более 25 °С, но не более 33 °С.

3.2.1. Условное обозначение трансформаторов имеет следующую структуру:

Х - Х / Х - Х

буквенная часть обозначения - согласно 3.2.2.;

номинальная мощность трансформатора, кВа;

класс напряжения стороны высшего напряжения, (далее – ВН), кВ;

климатическое исполнение и категория размещения - согласно с ГОСТ 15150-69

Для автотрансформаторов класса напряжения стороны среднего напряжения (далее – СН) или низшего напряжения (далее - НН) 110кВ и выше после класса напряжения стороны высшего напряжения (дапее - ВН) через черту дроби указывается класс напряжения стороны СН или НН.

3.2.2. Буквенная часть обозначения:

А - автотрансформатор;

О или Т - однофазный или трехфазный трансформатор;

Р - расщепленная обмотка НН;

условное обозначение видов охлаждения приведено в 3.2.6.;

З - трансформатор с естественным масляным охлаждением и с защитой при помощи азотной подушки без расширителя;

Л - трансформатор с литой изоляцией;

Т - трехобмоточный трансформатор

Примечание 1. Для двухобмоточных трансформаторов количество обмоток в условном обозначении не указывается;

Н- наличие системы регулирования напряжения (РПН);

С- специфическая область применения (С – для систем собственных нужд электростанций, Ж – для электрификации железных дорог).

3.2.3. В стандартах или технических условиях на конкретные группы и типы трансформаторов могут предусматриваться дополнительные буквенные обозначения, которые размещаются после букв, перечисленных выше, например, буква Ф обозначает: трансформатор с форсированной системой охлаждения.

3.2.4. Для трансформаторов с разными классами напряжения ВН применяются одинаковые условные обозначения, если эти трансформаторы отличаются между собой только номинальными напряжениями. В этом случае указывается наибольший из классов напряжения обмотки ВН.

3.2.5. Примеры условных обозначений трансформаторов:

- ТСЗ – 100/10-У3 - трехфазный сухой трансформатор с естественным воздушным охлаждением в защищенном исполнении, двухобмоточный, класса напряжения 10 кВ, исполнения У категории З согласно ГОСТ 15150-69;

- ТМН-2500/110-У1 - трехфазный масляный трансформатор с охлаждением при естественной циркуляции воздуха и масла, двухобмоточный, с регулированием напряжения под нагрузкой, класса напряжения 110 кВ, исполнения У категории 1 согласно ГОСТ 15150-69;

- АТДЦТН-200000/330/110-У1 - автотрансформатор трехфазный масляный с охлаждением при принудительной циркуляции воздуха и масла с ненаправленным потоком масла, трехобмоточный, с регулированием напряжения обмотки СН 110 кВ, исполнения У категории 1 согласно ГОСТ 15150-69.

3.2.6. Условные обозначения видов систем охлаждения трансформаторов.

Условные обозначения видов систем охлаждения трансформаторов приведены в таблице 3.1.

Таблица 3.1. - Виды систем охлаждения трансформаторов

Вид системы охлаждения

Условное обозначение

Сухие трансформаторы:
- естественное воздушное в открытом исполненииС
- естественное воздушное в закрытом исполненииСЗ
- естественное воздушное в герметичном исполненииСГ
- воздушное с дутьемСД
Масляные трансформаторы:
- естественная циркуляция воздуха и маслаМ
- принудительная циркуляция воздуха и естественная циркуляция

масла

Д
- естественная циркуляция воздуха и принудительная циркуляция с

ненаправленным потоком масла

МЦ
- естественная циркуляция воздуха и принудительная циркуляция с

направленным потоком масла

НМЦ
- принудительная циркуляция воздуха и масла с ненаправленным

потоком масла

ДЦ
- принудительная циркуляция воздуха и масла с направленным

потоком масла

НДЦ
- принудительная циркуляция воды и масла с ненаправленным

потоком масла

Ц
- принудительная циркуляция воды и масла с ненаправленным

потоком масла

НЦ

Элементы системы охлаждения:

- шкаф дутья (далее - ШД);

- шкаф автоматического управления охлаждением трансформатора (далее - ШАОТ).
