ВЛПри техническом обслуживании воздушных линий (ВЛ) периодически проводятся их осмотры. Осмотр - это обход ВЛ с визуальной проверкой состояния трассы и всех элементов ВЛ.

График осмотров ВЛ утверждается техническим руководителем предприятия в соответствии с требованиями [1]:

осмотр ВЛ по всей длине - не реже 1 раза в год;

отдельные участки ВЛ, включая участки, подлежащие ремонту, не реже 1 раза в год должны осматриваться административно-техническим персоналом;

для ВЛ напряжением 35 кВ и выше не реже 1 раза в 10 лет должны проводиться верховые осмотры (осмотры с подъемом на опору);

для ВЛ напряжением 35 кВ и выше, проходящих в зонах с высокой степенью загрязнения или по открытой местности, а также для ВЛ напряжением 35 кВ и выше, эксплуатируемых 20 и более лет, верховые осмотры должны проводиться не реже 1 раза в 5 лет;

для ВЛ напряжением 0,38...20 кВ верховые осмотры должны проводиться при необходимости.

По мере необходимости осмотры ВЛ проводятся в темное время суток для выявления коронирования и опасности перекрытия изоляции и возгорания деревянных опор.

Внеочередные осмотры ВЛ или их участков должны проводиться при образовании на проводах и тросах гололеда, при пляске проводов, во время ледохода и разлива рек и после стихийных бедствий (бурь, ураганов, пожаров) в зоне прохождения ВЛ, а также после отключения ВЛ релейной защитой и неуспешного АПВ.

Трасса ВЛ

При осмотрах ВЛ, проходящих в лесных массивах, обращают внимание на зарастание просек, их ширину и противопожарное состояние.

Правилами охраны электрических сетей для ВЛ устанавливается охранная зона в виде земельного участка и воздушного пространства, ограниченная вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при неотклоненном их положении на расстоянии:

для линий напряжением до 1000 В - 2 м;

линий до 20 кВ включительно -10 м;

линий 35 кВ - 15 м;

линий 110 кВ - 20 м;

линий 220 кВ - 25 м.

В охранной зоне без письменного согласования с организацией, эксплуатирующей ВЛ, не должны проводиться какие-либо работы, складирование материалов, свалки мусора и тому подобное.

При прохождении ВЛ в населенной местности расстояния по горизонтали от крайних проводов при наибольшем их отклонении до ближайших зданий и сооружений должны быть не менее:

2м - для ВЛ напряжением до 20 кВ;

4м - для ВЛ напряжением 35... 110 кВ;

6 м - для ВЛ напряжением 220 кВ.

Опоры.

При осмотре опор обращают внимание на их отклонения от вертикального положения, разворот и уклон траверс, прогибы (кривизну) элементов опор. В местах заглубления опор не должно быть проседания или вспучивания грунта. У железобетонных фундаментов металлических опор и железобетонных приставок деревянных опор не должно быть трещин и сколов бетона с обнажением стальной арматуры.

На опорах должны присутствовать их порядковые номера, информационные знаки с указанием ширины охранной зоны, а в населенной местности - предупредительные плакаты безопасности. Номер или условное обозначение ВЛ должны быть указаны на концевых опорах линии, первых опорах ответвлений, опорах в местах пересечений ВЛ одинакового напряжения, опорах пересечения с железными дорогами, опорах участков параллельно идущих линий при расстоянии между ними менее 200 м.

У деревянных опор не должно быть видимого загнивания деревянных частей, следов обгорания или расщепления. Внешнее загнивание опор определяется визуально, наличие внутреннего загнивания - путем простукивания древесины молотком в сухую и неморозную погоду. Звонкий звук указывает на здоровую древесину, глухой - на наличие в ней внутреннего загнивания.

Проверяется состояние бандажей (хомутов), сочленяющих деревянную стойку с железобетонной приставкой. Не должно быть ослабления бандажей, поражения их коррозией.

У металлических опор проверяются сварные швы и болтовые соединения, состояние антикоррозийного покрытия и степень поражения элементов опор коррозией в местах нарушения этого покрытия. Не допускается сквозное поражение коррозией металлических элементов опор, появление трещин в металле и сварных швах. У фундаментов металлических опор не должно быть зазора между пятой опоры и железобетонным фундаментом.

У железобетонных опор проверяется состояние антикоррозийного покрытия и степень поражения коррозией металлических траверс. Особое внимание уделяется осмотру железобетонной стойки опоры, в которой не должно быть трещин и других повреждений бетона. Трещины способствуют коррозии арматуры и, следовательно, уменьшению прочности опоры.

Провода и тросы.

У проводов и тросов не должно быть обрывов и оплавлений отдельных проволок, набросов на провода посторонних предметов.

У ВЛ с изолированными проводами проверяется состояние изоляции проводов в местах их соприкосновения с деревьями и

отдельными сучьями, состояние изолирующей оболочки соединительных и ответвительных зажимов.

Изоляторы и арматура.

Изоляторы ВЛ не должны иметь трещин, ожогов от перекрытия и других видимых повреждений глазури. Все изоляторы в гирляндах должны быть чистыми и целыми. По интенсивности коронирования изоляторов определяется степень их загрязненности. У ВЛ со штыревыми изоляторами не должно быть срывов изоляторов со штырей или крючьев, обрыва вязки провода к изолятору, не должно быть выпадения и ослабления крючьев (штырей) или их изломов.

При оценке состояния арматуры обращают внимание на ее комплектность (наличие всех болтов, гаек, шплинтов, замков), отсутствие трещин, деформации, видимых следов коррозии. На поверхности овальных и опрессованных соединителей не должно быть следов коррозии, трещин и других механических повреждений. Гасители вибрации должны быть на установленном при монтаже месте.

У трубчатых разрядников проверяется направление зоны выхлопа, состояние поверхности разрядника, которая не должна иметь ожогов электрической дугой, трещин, расслоений и глубоких царапин.

У заземляющих устройств проверяется состояние (целостность и степень поражения коррозией) заземляющих проводников и их соединений с заземлителями.

При оценке состояния проводов, изоляторов, арматуры и других элементов ВЛ, расположенных достаточно высоко, целесообразно использовать бинокль.

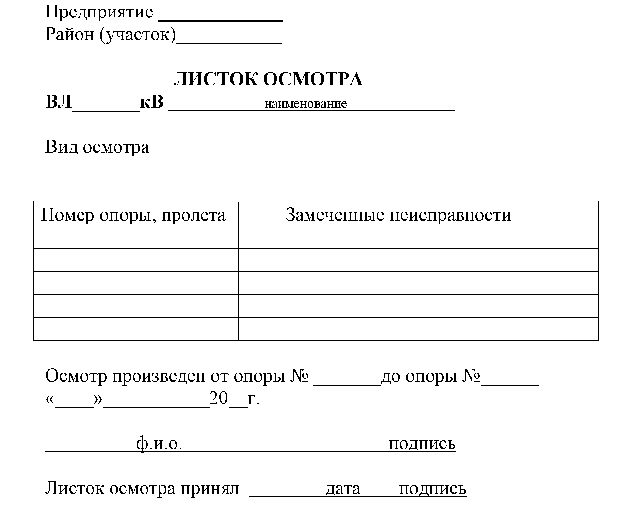

Все замеченные при осмотрах дефекты и неисправности ВЛ заносятся в листок осмотра, форма которого приводится ниже.

листок осмотра ВЛ

Все дефекты и неисправности в зависимости от их характера устраняются при техническом обслуживании или плановом ремонте ВЛ. Повреждения аварийного характера должны быть устранены немедленно.
