Страница 3 из 95. Устройство и принцип действия пружинного привода.

Привод ЗПМ

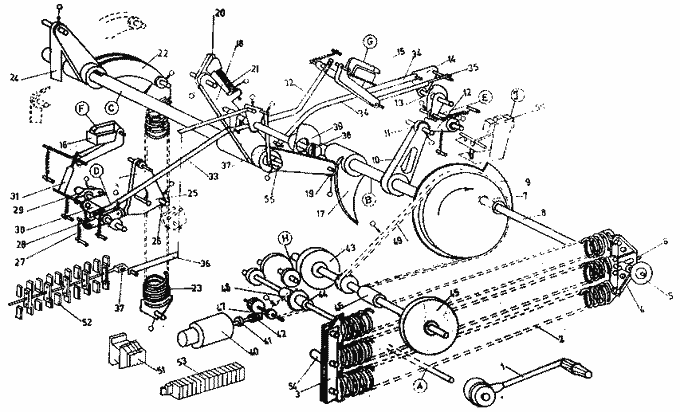

Рис. 3. Привод ЗПМ 6000 – 9000.

1 – Рукоятка; 2 – Пружина включения; 3 – Связь; 4 – Связь; 5 – Указатель положения пружин; 6 – Стопорный винт М 16 х 60; 7 – Звездочка; 8 – Ось; 9 – Кулачок; 10 – Рычаг включения; 11 – Ролик; 12 – Палец включения; 13 – Рычаг; 14 – Рычаг; 15 – Электромагнит включения; 16 – Электромагнит отключения; 17 – Кулачок; 18 – Рычаг главный; 19 – Ролик; 20 – Палец отключения; 21 – Винт со внутренним шестиграном М 5 х 60; 22 – Рычаг; 23 – Пружина отключения; 24 – Штанга; 25 – Рычаг междинный; 26 – Ролик; 27 – Рычаг отключения; 28 – Ролик; 29 – Палец отключения; 30 – Рычаг; 31 – 35 – Штанга; 36 – Штанга управления; 37 – Штанга; 38 – Ключ.

На рис. 3 показана кинематическая схема привода типа ЗПМ 6000-9000, которая изображена при заряженных пружинах включения и отключенном положении выключателя. Основные элементы привода:

  • ось А, которая приводится во вращение рукояткой 1 или электродвигателем 40;
  • узел «кулачок» - цепная передача В, который связан с пружинами включения 2 при помощи оси 8;
  • основная ось С, которая связана с пружинами отключения 23 посредством рычага 22 и с выключателем по средством рычага 24;
  • механизм отключения D, который удерживает пружины включения в заведенном состоянии;
  • механизм включения Е, который удерживает пружины включения в заведенном состоянии;
  • электромагнит отключения F;
  • электромагнит включения G;
  • указатель положения выключателя 39;
  • редуктор Н, которым осуществляется связь А и В;
  • элементы электрической оперативной цепи: сигнальное устройство 52, микровыключатель 50, электродвигатель 40, контактор электродвигателя и клеммный ряд 53.

Заводка пружин включения осуществляется при вращении оси А по направлению часовой стрелки звездочки 7, а также узел В поворачивается посредством редуктора Н в том же направлении. Ось 8, которая расположена на звездочке 7 эксцентрично, заводит пружины привода. Когда пружины включения натянуты максимально, ролик 11 рычага 10, устанавливается на палец включения 12, который застопорен рычагом 13.

Ручная заводка осуществляется рукояткой 1. Для натяжения пружин включения, необходимо произвести примерно 20 оборотов.

Включение можно осуществить после деблокировки механизма включения Е одним из следующих способов: посредством нажатия рукой ключа 38 и его поворачивания в направлении часовой стрелки; посредством срабатывания электромагнита включения G.

При движении штанги 35 в левую сторону, рычаг 13 поворачивается в направлении часовой стрелки, рычаг 12 поворачивается в том же направлении, при этом узел В освобождается и под действием пружин поворачивается в направлении часовой стрелки на угол больший, чем 180°. Кулачок 17 посредством ролика 19 поворачивает ось С на 60° в направлении, обратном часовой стрелки. При этом посредством рычага 22 пружины отключения 23 заводятся и при помощи штанги 24 выключатель включается. После включения палец 20 главного рычага 18 попадает на ролик 26, который составляет общий узел с рычагом 27 и пальцем 29. Таким образом ось С застопорена во включенном положении выключателя.

Отключение производится после освобождения механизма отключения одним из следующих способов: нажатием рукой и поворачиванием ключа 38 против часовой стрелки; посредством срабатывания электромагнита отключения F.

После поворачивания пальца 29 по часовой стрелке в том же направлении поворачивается последовательно рычаг 27 и 25. Главный рычаг 18 освобождается и под действием пружины отключения 23 ось С поворачивается на угол 60° по часовой стрелки и выключатель отключается. Повторная заводка пружин включения осуществляется автоматически после каждого включения выключателя.

Если выключатель находится во включенном положении и пружины включения заведены, включение ключом 38 или при помощи электромагнита включения исключено из-за того, что штанга 35 приподнята (расцеплена от механизма включения).

Электрическая схема привода ЗПМ и ЗПР 6000-9000 показана на рисунке 8.

На рисунке 4 показана кинематическая схема привода ЗПМ 3000, которая изображена в положении заведенных пружин включения и при отключенном положении выключателя. Основные элементы привода:

  • ось А, которая приводится во вращение рукояткой 1 или электродвигателем 36;
  • узел «кулачок» - цепная передача В;
  • главная ось С, на которой монтированы: главный рычаг 12, имеющий возможность вращаться вокруг оси С и связанный с пружинами включения 14: рычаги 17 и 24, которые связаны неподвижно с главной осью С;
  • механизм отключения D, который удерживает выключатель во включенном положении;
  • механизм включения Е, который удерживает пружины включения в заведенном состоянии;
  • указатель положения выключателя 35;
  • электромагнит отключения F;
  • электромагнит включения G;
  • указатель положения выключателя 39;
  • редуктор Н, которым осуществляется связь А и В;
  • элементы электрической оперативной цепи: сигнальное устройство 43, микровыключатель 39, электродвигатель 40, контактор электродвигателя 37 и клеммный ряд 44.

Заводка пружин включения осуществляется при вращении оси А по часовой стрелке, посредством цепной передачи приводится в движение узел В. Кулачок 9 посредством ролика 13, поворачивает рычаг 12, который натягивает пружины включения 14. Когда пружины включения заведены полностью, кулачок 9 останавливается посредством ролика 3 на палец 26. Палец 26 застопорен рычагом 27 и пальцем 28. В этом положении выключатель подготовлен к включению. Ручная заводка осуществляется рукояткой 1, имеющей ограничительный вращающий момент. Чтобы завести пружины включения, необходимо сделать примерно 6 оборотов.

Включение выключателя АК-10 осуществляется путем поворачивания ключа 31 в направлении часовой стрелки или срабатывании электромагнита включения G перемещается штанга 29, которая освобождает последовательно палец 28, двойной рычаг 27, палец включения 26 и кулачок 9. После освобождения кулачка 9, главный рычаг 12 под действием пружин включения 14 поворачивается вокруг главной оси на 60°. При вращении рычага 12 с помощью рычага 16, соприкасающегося с роликом 19, поворачивается рычаг 17 и главная ось С. При этом выключается и заводятся пружины отключения 25. После включения палец 18 попадает на ось 40 и зацепляется роликом рычага 20, который блокирован пальцем 22. Выключается находится во включенном положении.

Отключение производится после освобождения механизма отключения одним из следующих способов: нажатием рукой и поворачиванием ключа 38 против часовой стрелки; посредством срабатывания электромагнита отключения F.

После поворачивания пальца 22 в направлении часовой стрелки последовательно поворачивается рычаг 20 и палец отключения 18, освобождается рычаг 17 и ось С. Пружина 25 производит отключение и приводит рычаг 24 в исходное состояние.

Если выключатель находится во включенном положении и пружины включения заведены, включение ключом 31 или при помощи электромагнита включения исключено из-за того, что штанга 29 отклонена вправо эксцентричной муфтой 48, укрепленной на оси С.

Электрическая схема привода ЗПМ 3000 показана на рисунке 9.
