F35 КРУЭ - Схемы и данные
Области применения

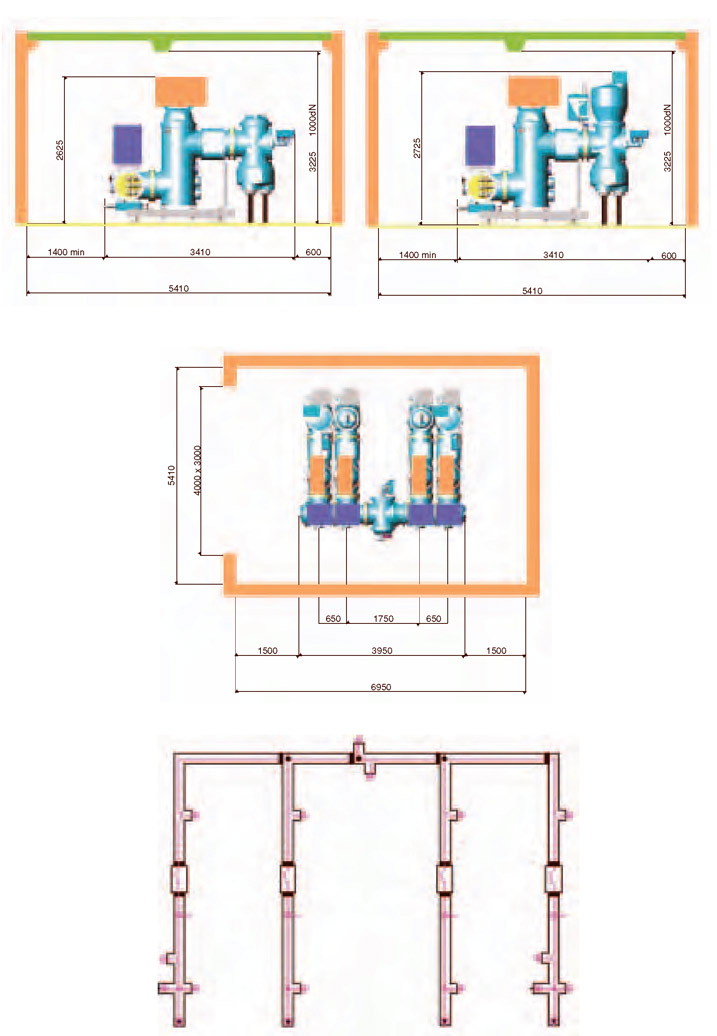

ОДИНАРНАЯ СБОРНАЯ ШИНА 72,5 КВ

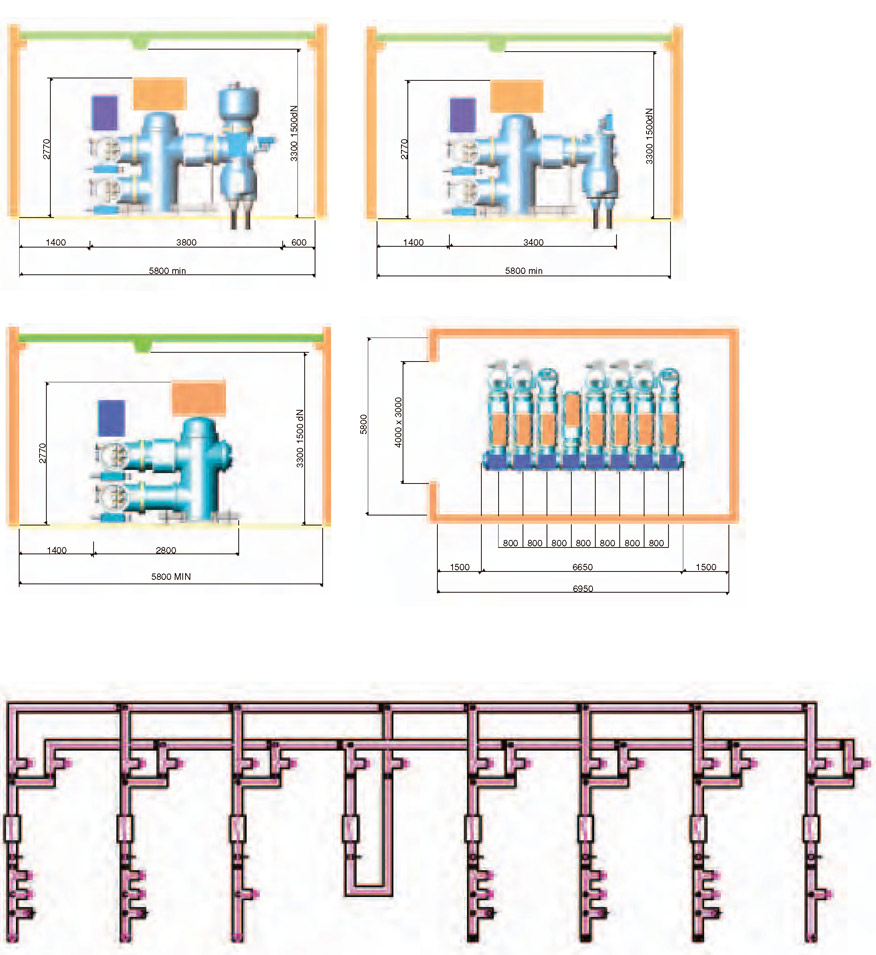

ДВОЙНАЯ СБОРНАЯ ШИНА 145 кВ

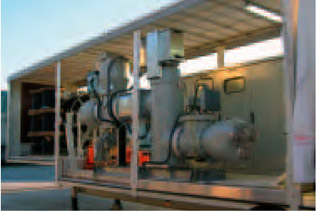

Мобильные подстанции - это гибкие и эффективные решения, адаптированные к потребностям заказчика.
Возможные области применения - временная замена сооружений с подобными напряжениями в критических случаях, вызванных модернизациями, расширениями завода, длительными процессами разрешения, поломками, краткосрочными пиковыми энергопотребностями, явлениями природы, техобслуживанием и эксплуатационными требованиями.
Мобильная подстанция разработана с учетом легкого перемещения, используя обычные средства транспортировки.
Мобильные подстанции полностью собирают и проверяют на заводе на соответствие с требованиями стандартов, включая все связи между компонентами и интегрированной местной кабиной управления, а также общим пунктом заземления.
Монтаж мобильной подстанции на месте осуществляется быстро и просто:
соединение заземления станции с общим пунктом заземления.
вставные силовые кабели соединяются с кабельными соединениями и фиксируются на заранее смонтированных вспомогательных рамках.
дистанционное управление соединяют с местной кабиной управления.
газовые камеры наполняют до рабочего уровня.
Так как сокращено число компонентов, поэтому ввод в действие, а также эксплуатация оборудования осуществляется легко и безопасно; не требуется настройка перед началом работы.
Технические данные| ОБЩАЯ ХАРАКТЕРИСТИКА | |||||
| >> Номинальное напряжение | кВ | 66 | 132 (110) | ||
| >> Максимальное рабочее напряжение | кВ | 72.5 | 145 | ||
| >> Номинальная частота | Гц | 50/60 | 50/60 | ||
| >> Номинальное испытательное напряжение: | |||||
| При силовой частоте | кВ | 140 | 275 | ||
| При грозовом импульсе | кВ | 325 | 650 | ||
| >> Допустимый кратковременный ток (3 сек) | кА | 31.5 | 40 | ||
| >> Номинальный ток | A | 2500 | 3150 | ||
| >> Относительное давление газа SF6 при 20 °C: | |||||
| Заполнение | бар | 6.3 | 6.3 | ||
| Тревога | бар | 5.8 | 5.8 | ||
| Минимум | бар | 5.5 | 5.5 | ||
| АВТОМАТИЧЕСКИЙ выключатель | |||||
| >> Разрывная мощность короткого замыкания | кА | 31.5 | 40 | ||
| >> Мощность замыкания (пиковое значение) | кА | 80/85 | 100/104 | ||
| >> Последовательность операций | 0 - 0.3 сек. - CO - 3 мин. - CO | ||||
| >> Время прерывания | мсек | 50 | 50 | ||
| главные особенности | |||||
| >> Установка | Вне здания | Вне здания | |||
| >> Температура | °C | - 25 /+40 | - 25 /+40 | ||
| размеры (на примере двойной шины) | |||||
| >> Ширина | м | 0.65 | 0.8 | ||
| >> Глубина | м | 3.4 | 3.8 | ||
| >> Высота | м | 2.7 | 2.8 | ||
