HVF и HVG вакуумные выключатели - Габаритные размеры HVF и HVG вакуумные выключатели

Страница 8 из 8

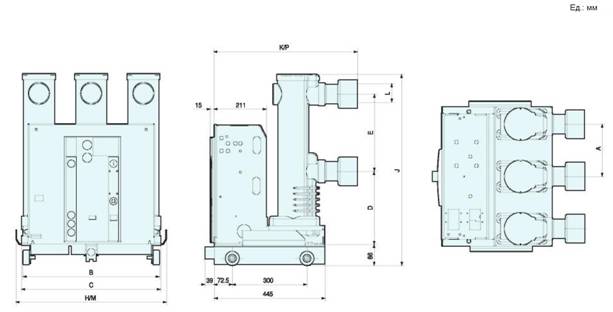

HVF тип XA вакуумный выключатель

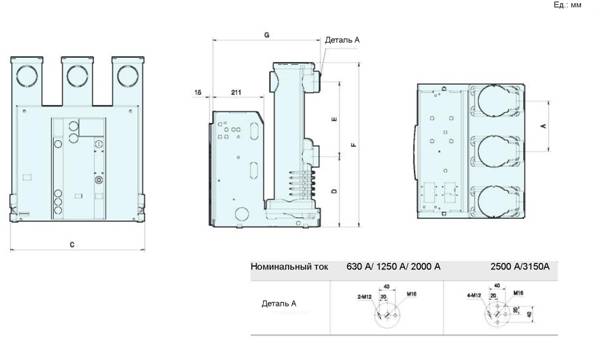

HVF тип ES/FS/GS (корпус)

HVF тип (XA/ES/FS/GS) размеры (корпус)

Тип	XA/ES/FS/GS						ES/FSG S	ES/FS				GS
Тип	A	С	D	E	F	G	J	В	L	H	К	В	L	M	P
HVF 1141	150	515	230	210	525	447	611	499	40	581	587	501	50	541	633
HVF 1142	150	515	230	210	525	447	611	499	50	581	587	501	50	541	633
HVF 1151	165	515	234	275	592	447	668	499	50	581	587	501	50	541	633
HVF 1152	165	515	234	275	592	447	668	499	50	581	587	501	50	541	633
HVF 1154	165	515	234	275	592	447	668	499	60	581	587	501	60	541	633
HVF 1162	165	515	234	275	592	447	668	499	50	581	587	501	50	541	633
HVF 1164	165	515	234	275	592	447	668	499	60	581	587	501	60	541	633
HVF 1167	210	610	249	310	630	447	738	549	90	710	587	549	90	640	633
HVF 1372	165	535	234	254	645	447	-	-	-	-	-	-	-	-	-
HVF 2141	150	515	230	210	525	447	611	499	40	581	587	501	50	541	633
HVF 2142	150	515	230	210	525	447	611	499	50	581	587	501	50	541	633
HVF 2152	165	515	234	275	592	447	668	499	50	581	587	501	50	541	633
HVF 2154	165	515	234	275	592	447	668	499	60	581	587	501	60	541	633
HVF 2162	165	515	234	275	592	447	668	499	50	581	587	501	50	541	633
HVF 2164	165	515	234	275	592	447	668	499	60	581	587	501	60	541	633
HVF 2167	210	610	249	310	630	447	738	549	90	710	587	549	90	640	633
HVF 3141	150	510	230	210	525	447	610	499	40	581	587	501	50	541	673
HVF 3142	150	510	230	210	525	447	610	499	50	581	587	501	50	541	673
HVF 3152	165	515	234	275	592	447	668	499	50	581	587	501	50	541	673
HVF 3154	165	515	234	275	592	447	668	499	60	581	587	501	60	541	673
HVF 3162	165	515	234	275	592	447	668	499	50	581	587	501	50	541	673
HVF 3164	165	515	234	275	592	447	668	499	60	581	587	501	60	541	673
HVF 3167	210	610	249	310	630	447	738	549	90	710	587	549	90	640	673
HVF 3362	254	813	235	254	592	447	-	-	-	-	-	-	-	-	-
HVF 3364	254	813	235	254	592	447	-	-	-	-	-	-	-	-	-
HVF 6111	210	560	298	310	688	447	774	549	40	640	587	549	50	647	784
HVF 6112	210	560	298	310	688	447	774	549	50	640	587	549	50	647	784
HVF 6141	210	560	298	310	688	447	774	549	40	640	587	549	50	647	784
HVF 6142	210	560	298	310	688	447	774	549	50	640	587	549	50	647	784
HVF 6144	210	560	298	310	688	447	774	549	60	640	587	549	60	647	784
HVF 7142	275	845	457	403	984	595	-	-	-	-	-	-	-	-	-
HVF 7144	275	845	457	403	984	595	-	-	-	-	-	-	-	-	-
HVF 2241/2	210	588	234	275	582	447	-	-	-	-	-	-	-	-	-
HVF 2252	210	588	234	275	582	447	-	-	-	-	-	-	-	-	-
HVF 2254	275	786	249	310	630	447	-	-	-	-	-	-	-	-	-
HVF 2262	210	588	234	275	582	447	-	-	-	-	-	-	-	-	-
HVF 2264/6/7	275	786	249	310	630	447	-	-	-	-	-	-	-	-	-
HVF 7252/4/6/7	300	908	583	533	1102	659	-	-	-	-	-	-	-	-	-

Габаритные размеры

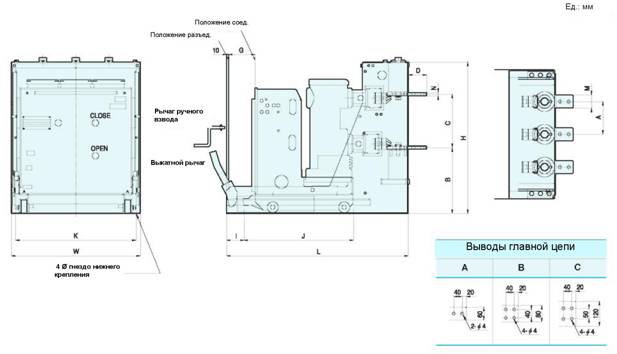

HVF тип ES/FS выключателей (выкатных) до 24/25.8 кВ

HVF тип ES/FS размеры (выкатные)

(Ед.: мм)

Размеры	ES/FS Тележка
Тип	W	H	L	A	В	С	D	G	I	J	К	M	N	Terminal
HVF 1141/2	590	693	830	150	302	245	84	120	80	500	550	60	15	A
HVF 1151/2	590	763	830	165	306	310	84	120	80	500	550	60	15	A
HVF 1154	620	763	830	165	306	310	84	120	80	500	550	80	20	B
HVF 1161/2	590	763	830	165	306	310	84	120	80	500	550	60	15	A
HVF 1164	620	763	830	165	306	310	84	120	80	500	550	80	20	B
HVF 1166/7	790	819	830	210	321	345	80	120	80	500	650	120	20	C
HVF 2141/2	650	693	910	220	302	245	84	200	80	600	600	60	15	A
HVF 2152	650	763	910	220	306	310	84	200	80	600	600	60	15	A
HVF 2154	650	763	910	220	306	310	84	200	80	600	600	80	20	B
HVF 2162	650	763	910	220	306	310	84	200	80	600	600	60	15	A
HVF 2164	650	763	910	220	306	310	84	200	80	600	600	80	20	B
HVF 2166/7	790	819	910	210	321	345	80	200	80	600	650	120	20	C
HVF 6111/2	920	972	940	280	370	345	84	230	100	670	650	60	15	A
HVF 6141/2	920	972	940	280	370	345	84	230	100	670	650	60	15	A
HVF 6144	920	972	910	300	370	345	84	230	100	670	650	80	20	B

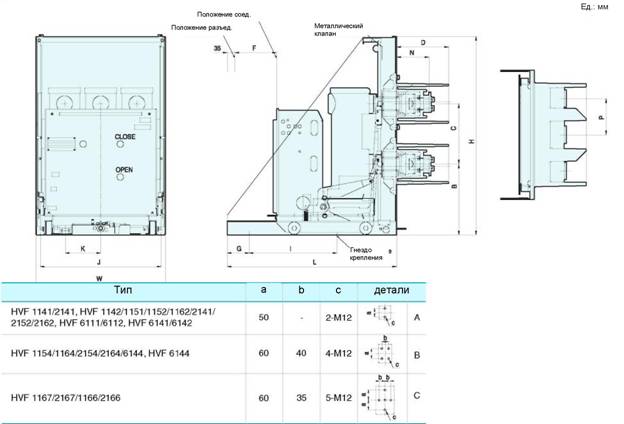

HVF тип GS (выкатные) до 24/25.8 кВ

HVF тип GS размеры (выкатные)

Размеры	GS без переключателя заземления
Тип	P	W	H	L	В	С	D	F	G	I	J	К	N
HVF 1141/2	150	590	887	773	320	210	237	200	100	400	551	161	142
HVF 1151/2	165	590	887	773	324	275	237	200	100	400	551	161	147
HVF 1154	165	590	907	773	324	275	237	200	100	400	551	161	147
HVF 1162	165	590	887	773	324	275	237	200	100	400	551	161	147
HVF 1164	165	590	907	773	324	275	237	200	100	400	551	161	147
HVF 1166/7	210	690	1023	743	339	310	264	200	100	400	600	161	196
HVF 2141/2	150	630	887	773	320	210	237	200	100	400	551	161	142
HVF 2152	165	630	907	773	324	275	237	200	100	400	551	161	147
HVF 2154	165	630	907	773	324	275	237	200	100	400	551	161	147
HVF 2162	165	630	907	773	324	275	237	200	100	400	551	161	147
HVF 2164	165	630	907	773	324	275	237	200	100	400	551	161	147
HVF 2167	210	690	1023	743	339	310	264	200	100	400	600	161	192
HVF 6111/2	210	780	1060	896	388	310	371	300	150	600	650	161	292
HVF 6141/2	210	780	1060	896	388	310	371	300	150	600	650	161	292
HVF 6144	210	780	1060	896	388	310	371	300	150	600	650	161	292

* Размеры могут быть пересмотрены без предварительного оповещения.

Габаритные размеры

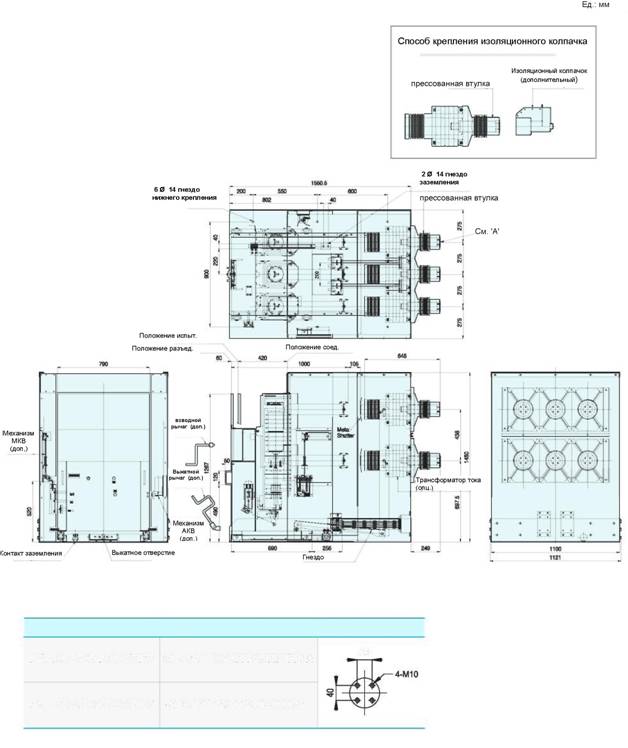

HVF тип GS (выкатные) для 38 кВ ANSI

*Стандартные принадлежности

МКВ выключателя 5A+5B

АКВ выключателя 3A+3B

Металлический клапан

Изоляционный колпачок 6шт.

Гнезда 4NO+4NC

Тип

Вывод главной цепи

HVF 7052/7054/7056/7057 31.5 кА 1200/2000/2500/3000 А

HVF 7062/7064/7066/7067 40 кА 1200/2000/2500/3000 А

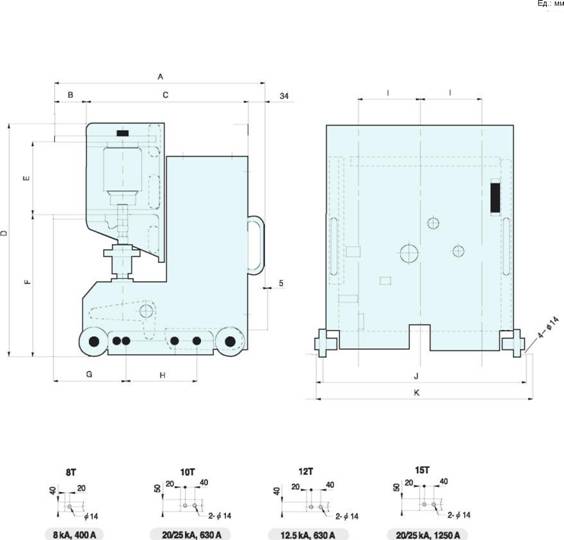

HVG Тип X

Разводка

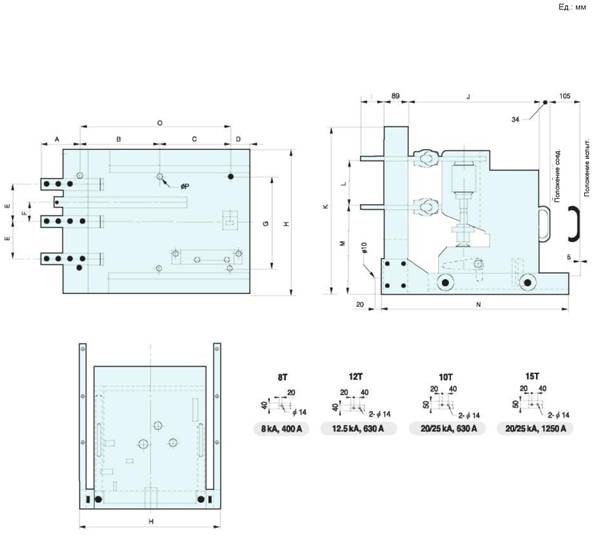

HVG тип ES/FS

Тип		A	D	E	F	G	H	I	J	К	L	M	N	О	0 P
HVG 1099	8 kA 400 A	96	70	130	68	320	500	40	464	570	155	299	660	530
HVG 1011	12.5 kA 630 A	136						80
HVG 1131	20 kA 630 A			140			540								4-0 14
HVG 1132	20 kA 1250 A
HVG 1141	25 kA 630 A
HVG 1142	25 kA 1250 A

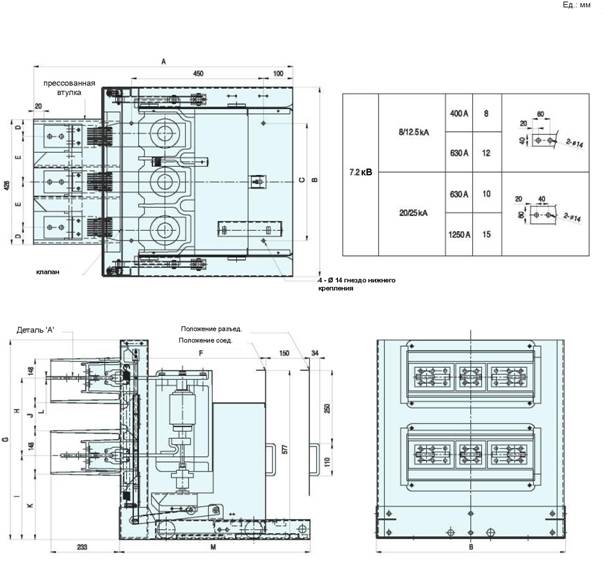

HVG тип GS

Тип		A	В	С	D	E	F	G	H	I	J	К	L	M
HVG 1099	8 kA 400 A	874	540	320	83	130	525	660	220	294	52	230	8
HVG 1011	12.5 kA 630 A												12
HVG 1131	20 kA 630 A		550		73	140			223	291	55	227	10	640
HVG 1132	20 kA 1250 A												15
HVG 1141	25 kA 630 A												10
HVG 1142	25 kA 1250 A												15
