Страница 7 из 8

Приложение 1

электрическая станцияДата

_______

УТВЕРЖДАЮ

Главный инженер

_____________ __________________

подпись расшифровка

Блок

_______

Срок ремонта

с___________

по__________

Приложение 1.

Акт о выполненных работах

по ремонту оборудования

Лист/Листов

___________

Установка/система___________________________

(наименование, обозначение)

Цех – владелец

______________

Комиссия, назначенная приказом № _______от _______________ в составе:

Председателя: ________________________________________________________

Членов комиссии: _____________________________________________________

_____________________________________________________________________

_____________________________________________________________________

_____________________________________________________________________

на основании представленных документов (отчетной ремонтной и технологической документации) и результатов приёмо-сдаточных испытаний приняла оборудование из ремонта и установила оценку качества отремонтированного оборудования (перечень оборудования в приложении к акту).

Гарантийный срок эксплуатации отремонтированного оборудования ______мес.

Оборудование с другими гарантийными сроками эксплуатации: _______________________________________________________________________

За качество выполненных ремонтных работ устанавливается оценка________

Приложение: Перечень принятого из ремонта оборудования на _____ листах.

Примечание: Акт составляется на группу оборудования, входящего в состав одной установки (системы)

Председатель________________________________________________________

Члены комиссии:_______________________________________________

_______________________________________________________________

_______________________________________________________________

Приложение к АКТУ №______

от «___»___________20__ г.

Перечень оборудования (приложение к акту)

Наименование системы, оперативное обозначение оборудования. Классиф. оборуд. по ПНАЭ Г-01-11-97 (ОПБ-88/97) Основание ремонта Вид ремонта Срок ремонта план /факт Оценка качества отрем оборуд. предварит /оконч. Оценка качеств выпол

ненных работ.

Документ на основании которой произведен ремонт оборудования Акт выполненных работ, акт дефектации, поузловой приемки и т.д. Фактические трудозатраты, ч/ч Выполнение ремонта

(Ф.И.О

мастера

Подпись)

Приемка в эксплуатацию (Ф.И.О.

представ

эксплуат.

Подпись)

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13.

Приложение 2

Приложение 2.

Типовой объем капитального ремонта ВСЛ.

п./п.

Наименование работ Примечание
1. 2. 3.
1. Проведение тепловизионного контроля ВЛ. на работающей линии.
2. Осмотр трассы с земли, определение объемов работ.
3. Очистка трассы ВЛ от кустарника, деревьев, сучьев, зарослей.
4. Устранение недопустимых наклонов опор, выправку отдельных металлических частей.
5. Проверка состояния фундамента опоры и наличия антикоррозийного покрытия.
6. Проведение ревизии оттяжек и узлов их крепления.
7. Произвести ремонт элементов опоры, подвергшихся коррозии.
8. Произвести отбраковку соединительных зажимов.
9. Осмотреть сварные соединения в соответствии со схемой (рег.№136р-98)
10. Произвести осмотр проводов и грозозащитных тросов.
11. Заменить "нулевые" изоляторы.
12. Произвести отбраковку линейной арматуры.
13. Проверить правильность установки гасителей вибрации.
14. Проверить правильность установки дистанционных распорок.
15. Восстановить обозначение , предупредительные плакаты, сигнальные знаки на опорах.
16. Выполнить проверку заземлений опор и порталов. выполняется по отдельному графику.
17. Произвести покраску опор, подножников. при необходимости.
18. Устранить замечания по результатам тепловизионного контроля.

Зам. начальника ЭЦ /_______________________/

Приложение 3

Приложение 3.

Типовой объем технического обслуживания ВСЛ.

№ п/п Наименование работ Примечание
1. 2. 3.
1. Проведение тепловизионного контроля ВЛ. Проводится инженером ТВК ЭЦ на работающей линии. При наличии замечаний выдается протокол ТВК.
2. Осмотр трассы с земли, определение объема работ.
3. Определение состояния опор, фундаментов.
4. Осмотр заземляющих устройств. без вскрытия грунта.
5. Определение состояния проводов, грозозащитных тросов, оттяжек, узлов их крепления.
6. Осмотр контактных соединений. Устранение замечаний по результатам тепловизионного обследования.
7. Осмотр и браковка линейной арматуры.
8. Определение количества "нулевых" изоляторов. При необходимости - замена.
9. Проверка наличия маркировки, сигнальных знаков на опорах и порталах.

Зам. начальника ЭЦ /_______________________/

Приложение 4

Приложение 4.

Типовой объем ТО ВЧ-заградителя и конденсатора связи.

№ п/п Наименование работ Примечание
1. 2. 3.
1. Произвести внешний осмотр – выявление неисправностей, определение объема работ, состояние и степень загрязненности.
2. Осмотреть с портала места крепления ВЧ-заградителя к порталу.
3. Очистка фарфоровой покрышки конденсатора связи ветошью от поверхностных загрязнений.
4. Проверка состояния контактов – осмотр, очистка, смазка контактов, проверка креплений
5. Очистить провода катушки от пыли и грязи.
6. Снять элемент настройки, разрядники, проверить их.
7. Проверить затяжку шпилек крепления обмотки к рейкам.
8. Устранить замечания по результатам тепловизионного контроля.
9. Установить снятые элементы.
10. Произвести внешний осмотр – выявление неисправностей, определение объема работ, состояние и степень загрязненности.

Зам. начальника ЭЦ /_______________________/

Приложение 5

электростанция Блок___ Приложение 5.

Ведомость выполненных работ капитального ремонта ВСЛ.

Лист Листов
Установка/система Цех-владелец ЭЦ
Оборудование
Дата выполнения работ

нач./оконч.

Наименование сборочных единиц (узлов)

Перечень выполненных работ

Трудо­затраты,

чел. час

Цех (предприятие)-исполнитель. Примечание
1 2 3 4 5
Проведение тепловизионного контроля ВЛ. на работающей линии.
Осмотр трассы с земли, определение объемов работ.
Очистка трассы ВЛ от кустарника, деревьев, сучьев, зарослей.
Устранение недопустимых наклонов опор, выправку отдельных металлических частей.
Проверка состояния фундамента опоры и наличия антикоррозийного покрытия.
Проведение ревизии оттяжек и узлов их крепления.
Произвести ремонт элементов опоры, подвергшихся коррозии.
Произвести отбраковку соединительных зажимов.
Осмотреть сварные соединения в соответствии со схемой (рег.№136р-98)
Произвести осмотр проводов и грозозащитных тросов.
Заменить "нулевые" изоляторы.
Произвести отбраковку линейной арматуры.
Проверить правильность установки гасителей вибрации.
Проверить правильность установки дистанционных распорок.
Восстановить обозначение , предупредительные плакаты, сигнальные знаки на опорах.
Выполнить проверку заземлений опор и порталов. выполняется по отд. графику.
Произвести покраску опор, подножников. при необходимости.
Устранить замечания по результатам тепловизионного контроля.

Примечание:

Заключение:

Мастер ЭЦ / /

(подпись) (Ф. И. О)

Производитель работ / /

(подпись) (Ф. И. О)

Приложение 6

электростанция Блок___ Приложение 6.

Ведомость выполненных работ

по техническому обслуживанию ВСЛ.

Лист Листов
Установка/система Цех-владелец ЭЦ
Оборудование
Дата выполнения работ

нач./оконч.

Наименование сборочных единиц (узлов)

Перечень выполненных работ

Трудо­затраты,

чел. час

Цех (предприятие)-исполнитель. Примечание
12345
Проведение тепловизионного контроля ВЛ. ЭЦ Проводится инженером ТВК ЭЦ на работающей линии. При наличии замечаний выдается протокол ТВК.
Осмотр трассы с земли, определение объема работ. ЭЦ
Определение состояния опор, фундаментов. ЭЦ
Осмотр заземляющих устройств. ЭЦ
Определение состояния проводов, грозозащитных тросов, оттяжек, узлов их крепления. ЭЦ
Осмотр контактных соединений. Устранение замечаний по результатам тепловизионного обследования. ЭЦ
Осмотр и браковка линейной арматуры. ЭЦ
Определение количества "нулевых" изоляторов. При необходимости - замена. ЭЦ
Проверка наличия обозначений, сигнальных знаков на опорах и порталах. ЭЦ

Заключение:

Мастер ЭЦ / /

(подпись) (Ф. И. О)

Производитель работ / /

(подпись) (Ф. И. О)

Приложение 7

электростанция Блок___ Приложение 7.

Ведомость выполненных работ

ТО ВЧ-заградителя и конденсатора связи

Лист Листов
Установка/система Цех-владелец ЭЦ
Оборудование
Дата выполнения работ

нач./оконч.

Наименование сборочных единиц (узлов)

Перечень выполненных работ

Трудо­затраты,

чел. час

Цех (предприятие)-исполнитель. Примечание
12345
Произвести внешний осмотр – выявление неисправностей, определение объема работ, состояние и степень загрязненности.
Осмотреть с портала места крепления ВЧ-заградителя к порталу.
Очистка фарфоровой покрышки конденсатора связи ветошью от поверхностных загрязнений.
Проверка состояния контактов – осмотр, очистка, смазка контактов, проверка креплений
Очистить провода катушки от пыли и грязи.
Снять элемент настройки, разрядники, проверить их.
Проверить затяжку шпилек крепления обмотки к рейкам.
Устранить замечания по результатам тепловизионного контроля.
Установить снятые элементы.

Примечание:

Заключение:

Мастер ЭЦ / /

(подпись) (Ф. И. О)

Производитель работ / /

(подпись) (Ф. И. О)

Приложение 8

Приложение 8.

Перечень замененных узлов и деталей при ремонте электротехнического оборудования

№ п/п Наименование узла, детали Место установки

(№ чертежа)

Критерии отбраковки

(причина замены)

Примечание
1 2 3 4 5

Приложение 9

Приложение 9.

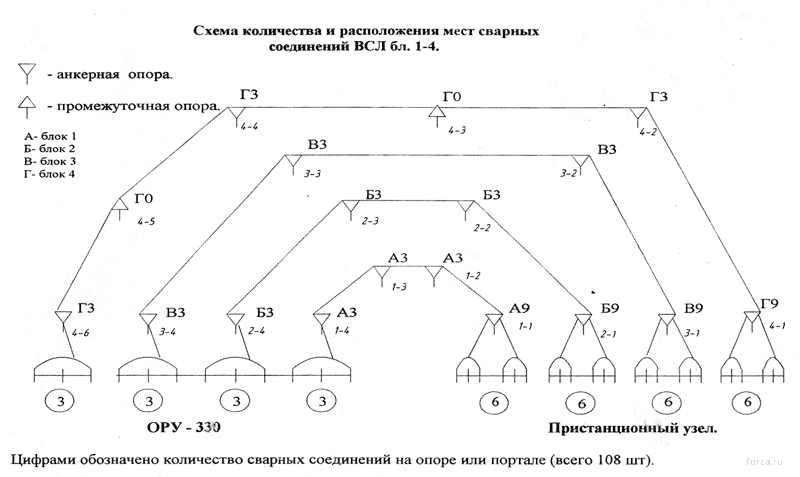

Схема-справка расположения опор ВСЛ

Схема-справка расположения опор

Приложение 10

Приложение 10.

Основные технические характеристики ЛЭП-110-330 кВ.

п/п

Характеристики Наименование линий
ВЛ-110 ВЛ-154 ВЛ-330 ВЛ-330 ВЛ-330 ВЛ-330
1 блок 2 блок 3 блок 4 блок
1. Длина линии, м 419 1025 679 935 1069 1344
2. Ширина линии (охранная зона), м 20 25 30 30 30 30
3. Тип опор УС-110-3 УС-110-3 У-330-3

У-330-2Т

У-330-3

У-330-2Т

У-330-3

У-330-2Т

У-330-3

У-330-2Т

П-330

4. Количество опор 4 5 4 4 4 6
5. Тип провода АС-185 АС-185 2xАСО-500 2xАСО-500 2xАСО-500 2xАСО-500
6. Ввод в эксплуатацию 1972 1974 1972 1974 1980 1984

Примечания:

Визуально углы поворота не превышают 300.

Вспомогательные сооружения отсутствуют.

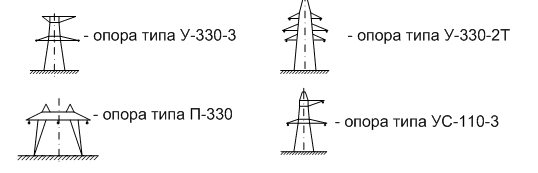

Виды опор ЛЭП эксплуатируемых на электростанции.

Виды опор ЛЭП эксплуатируемых на электростанции

Основные технические характеристики, ВЧ-заградителей

Параметры ВЗ-2000-1,2 DTLC ВЗ-600-0,25
Место установки.Л-404Л-396, 398, 397, 496Л-148
Напряжение сети, кВ220-50033035-220
Номинальный ток, А20002000600
Индуктивность, мГн1,20,50,25
Ток термической устойчивости для 1 с, кА6520
Ток электродинамической устойчивости (ударный), кА7030

Приложение 11

Приложение 11.

Материалы, используемые при промывке, чистке и смазке деталей, их свойства,

СИЗ и меры защиты применяемые при работе с ними.

Материал, область применения, свойства Предельно- допустимая концентрация (ПДК) мг/м3Токсическое действие СИЗ, меры защиты и меры

по оказанию первой доврачебной помощи

Бензин

(различают бензин топливный, бензин - растворитель “калоша”, Уайт-спирит, нефрас и т.д.).

Получают из нефти, представляет собой смесь углеводородов различного строения: 3-5% ароматических углеводородов, 12-30% предельных циклических углеводородов, 60-80% предельных линейных углеводородов, 1-2% непредельных углеводородов. Все бензины представляют собой жидкости от кремового до коричневого цвета с характерным ароматным запахом, температура кипения 35-95°С, плотность 0,7-0,78 г/см3, летучи, пожароопасны. Хранить на складе ЛВЖ. Утилизировать сжиганием.

4 класс,

малоопасное

(100)

Действует как наркотик, при высоких концентрациях возможно развитие судорог и неустойчивое состояние нервной системы. При загазованности 0,5-1,6% возможны молниеносные отравления, наступает потеря сознания, возможна быстрая смерть. При более низких концентрациях возникает головная боль, слабость головокружение, сердцебиение, психическое возбуждение, беспричинная весёлость, тошнота, далее возможна потеря сознания. При хроническом отравлении с концентрацией незначительно превышающей ПДК возможны нервные расстройства (неврастения, истерия), сопровождаемые мышечной слабостью, вялостью, утомляемостью, похудением, сонливостью, анемией, расстройствами пищеварения, печени, воспалительными изменениями в желудке и 12-ти перстной кишке, тошнотой. При контакте с парами бензина наблюдается сухость кожи, образование трещин, шелушение, возможен дерматит с пузырьковыми высыпаниями. Вызывает раздражение слизистых оболочек органов дыхания, глаз. Общая и местная приточно-вытяжная принудительная вентиляция. При ремонте агрегатов и обезжиривании оборудования бензином использовать для защиты кожи рук -перчатки из полимерных материалов, органов дыхания - фильтрующий противогаз марки “А”. Перед ремонтом необходимо пропарить цистерны и баки из-под бензина, а в процессе ремонта активно вентилировать.

При использовании бензина для работ в ёмкостях и замкнутых пространствах необходимо обеспечить подачу в них свежего воздуха и использовать шланговый или изолирующий противогаз.

При отравлениях: свежий воздух, покой, тепло, обратиться в здравпункт.

При загрязнении кожи бензином вымыть её теплой водой с мылом, смазать смягчающем кремом.

При случайном попадании внутрь обратиться в здравпункт.

Бензин Б 70

(применяется при промывке, обезжиривании деталей):

плотность: 0,7¸0,78г/см2,

Т кипения : 35¸95°С.

Летуч, пожароопасен.

100 Действует как наркотик, возможно развитие судорог и неустойчивое

состояние нервной системы. При контакте с парами бензина вследствие растворения кожного жира наблюдается сухость кожи, образование трещин, шелушение. Вызывает раздражение слизистых оболочек органов дыхания, глаз.

Общая и местная приточно-вытяжная вентиляция. Фильтрующий противогаз марки А. Работать в перчатках из полимерных материалов. При отравлениях - свежий воздух, покой, тепло, обратиться в здравпункт. При загрязнении кожи бензином вымыть ее теплой водой с мылом, смазать смягчающим кремом.

При случайном попадании внутрь обратиться в здравпункт.

Лакокрасочные защитные и отделочные материалы (краски и эмали масляные на органических растворителях, нитрокраски и нитроэмали, краски художественные, шпатлевки, грунтовки, сиккативы, отвердители, лаки) на 30-50% состоят из нелетучих пленкообразующих веществ, на 50-70% из легко испаряемых растворителей органического и неорганического происхождения. 50-200

(в зависимости от входящего в его состав растворителя)

Токсические свойства лакокрасочных материалов зависят в основном от токсических свойств растворителей, входящих в их состав, и очень редко от свойств пигмента или пленкообразователя. При остром отравлении вызывают наркоз. При длительном контакте с небольшими концентрациями оказывают токсичное действие на кроветворение, нервную, сердечнососудистую систему, нарушают белковый обмен, проявляют иммуннотоксический эффект, нарушают процессы репродукции. Хорошо проникают через кожу. Общеобменная и местная приточно-вытяжная механическая вентиляция, соблюдение личной гигиены. При работе с материалами в закрытых помещениях и емкостях использовать универсальные респираторы РУ-60М и РПГ-67 с заменяемыми фильтрами, соблюдать противопожарные меры, соблюдать личную гигиену. В случае отравления парами растворителей вынести пострадавшего из загазованной зоны, оказать доврачебную помощь и обратиться в здравпункт
Масла нефтяные (приборное, турбинное): плотность: 0,885-0,900 г/см3,

Т кипения: от 230-3300С до 330-4600С.

Т вспышки паров:

ниже 2000С.

Горюч. жидкости.

5Пары вызывают хронические риниты, бронхиты, пневмонию, опухоли дыхательных путей. Проникают через кожу. На коже вызывают образование угрей и гнойничков, дерматит. При превышении ПДК аэрозоля масел применять средства защиты: респиратор «Астра-2» или РУ-60М с патроном «А», спецодежду, перчатки из полимерных материалов. При работе на станках, где возможно разбрызгивание масла (СОЖ), необходимо защищать глаза очками или использовать защитные экраны. Соблюдать личную гигиену, тщательное удаление с кожи.
Мыло хозяйственное, туалетное -

Бывает твердое, мягкое, жидкое. По химическому составе представляет собой водорастворимые натриевые соли высших жирных кислот (обычно стеариновой, пальмитиновой, лауриновой, олеиновой). Хранить совместно с моющими синтетическими средствами.

10При длительном контакте с кожей оказывает на неё осушающее действие. При попадании внутрь организма вызывает расстройство кишечника Не допускать длительного контакта с незащищенной кожей или приема внутрь. Соблюдать правила личной гигиены.
Смазки пластичные, жидкие (ЦИАТИМ, литол, масло индустриальное):

плотность:

0,885-0,900 г/см3,

Т кипения:

от 230¸330°С

до 330¸460°С.

Горючи.

5 Пары вызывают хронические риниты, бронхиты, пневмонию, опухоли дыхательных путей. Проникают через кожу. На коже вызывают образование угрей и гнойничков, дерматит. При превышении ПДК аэрозоля масел применять средства защиты: респиратор «Астра-2» или РУ-60М с патроном «А», спецодежду, перчатки из полимерных материалов.

Соблюдать личную гигиену, тщательное удаление с кожи.

Этиловый спирт

(обезжиривание, промывка газового оборудования):

плотность :

0,789г/см3,

Т кипения : 78,39°С,

Т вспышки па-

ров : 13°C,

Т самовоспламенения : 422,8°C.

Летуч, растворяется в воде, органических растворителях.

1000 Наркотик, вызывает

сначала возбуждение, а затем паралич центральной нервной системы. При длительном воздействии больших доз вызывает тяжелые органические заболевания нервной системы, печени, сердечно – сосудистой системы и пищеварительного тракта. Проникает через неповрежденную кожу, вызывает сухость кожи, образование трещин, экзему.

Общеобменная, приточно-вытяжная принудительная вентиляция.

Средства защиты: резиновые перчатки, спецодежда.

Соблюдать личную гигиену.

Приложение 12.

Приложение 12.

Форма паспорта воздушной линии электропередачи.

Энергообъединение _________________

наименование

Предприятие ________________________

наименование

Район (участок) _____________________

наименование

ПАСПОРТ

ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ

(ДЛЯ ВЛ НАПРЯЖЕНИЕМ 35 кВ И ВЫШЕ)

ВЛ ____ кВ___________________

наименование

Год постройки __________________________________________________________________

Дата ввода в эксплуатацию ________________________________________________________

Диспетчерское наименование ______________________________________________________

Наименование проектной организации ______________________________________________

Наименование строительно-монтажной организации __________________________________

I. Схема линии электропередачи

II. Основные данные

1. Протяженность ВЛ (общая) __________________________________________________ км

2. Количество опор (всего) _____________________________________________________ шт.

а) промежуточных ___________шт., тип_____________________________________________

б) промежуточно-угловых ____ шт., тип _____________________________________________

в) анкерных _____ шт., тип________________________________________________________

г) анкерно-угловых ____ шт., тип __________________________________________________

д) транспозиционных ____ шт., тип _________________________________________________

е) специальных __ шт., тип ________________________________________________________

3. Длина пролета:

а) расчетного весового ______________________________________________________ м

б) расчетного ветрового _____________________________________________________ м

в) габаритного _____________________________________________________________ м

4. Марка провода (по участкам) ____________________________________________________

5. Количество проводов в фазе _________________________________________________ шт.

6. Расстояние между проводами в фазе ____________________________________________ м

7. Тип поддерживающего устройства:

а) на всей ВЛ __________________________________________________________________

б) на переходах.________________________________________________________________

8. Марка грозозащитного троса ____________________________________________________

9. Ответвления от ВЛ:

а) количество ________________________________________________________________шт.

б) от опор №____________________________________________________________________

в) количество опор в каждом ответвлении ________________________________________шт.

г) длина каждого ответвления __________________________________________________ км

10. Район климатических условий:

а) по ветру _____________________________________________________________________

б) по гололеду___________________________________________________________________

в) по интенсивности пляски проводов и тросов_______________________________________

г) по среднегодовой продолжительности гроз________________________________________

д) по степени загрязненности атмосферы (СЗА)______________________________________

11. Температура воздуха:

а) среднегодовая_________________________________________________________________

б) низшая_______________________________________________________________________

в) высшая_______________________________________________________________________

12. Участки с особыми условиями __________________________________________________

III. Характеристика элементов ВЛ

1. Опоры металлические

Наименование опор

(промежуточные, анкерные _________)

Шифр Завод-изготовитель Оттяжки Количество Номера опор
Количество Марка

2. Опоры железобетонные

Наименование опор (промежуточные, анкерные____) Шифр Стойка Траверса Оттяжки Количество Номера опор
Шифр Завод-изготовитель Шифр Завод-изготовитель Марка Количество

3. Опоры деревянные

Наименование опор (промежуточные, анкерные___) Шифр Завод-поставщик древесины Пропитка Железобетонные приставки Количество Номера опор
Шифр Завод-изготовитель Количество

4. Фундаменты

Тип Шифр Количество Номера опор

5. Изоляторы

Подвесные Штыревые
в поддерживающих подвесках в натяжных подвесках
Тип Завод-изготовитель, год выпуска Количество в одной гирлянде Всего на ВЛ Тип Завод-изготовитель, год выпуска Количество в одной гирлянде Всего на ВЛ Тип Завод-изготовитель, год выпуска Всего на ВЛ

Количество цепей (ветвей) в натяжной подвеске и способ крепления их к траверсе опоры

_______________________________________________________________________________

Схемы изолирующих подвесок

6. Арматура

Наименование

арматуры

Для провода Для грозозащитного троса
Тип Количество Тип Количество
Сцепная
Поддерживающая
Натяжная
Соединительная
Контактная
Защитная
Прочая арматура

Номера опор, между которыми установлены гасители вибрации _________________________

Номера опор, между которыми установлены гасители пляски ___________________________

7. Защита от перенапряжений

а) участки подвеса грозозащитного троса (номера опор на границах участка) ______________

б) общая длина грозозащитного троса _______________________________________________

в) защитный угол грозозащитного троса _____________________________________________

г) способ крепления (с указанием значения искровых промежутков в миллиметрах)

на промежуточных опорах ________________________________________________________

на анкерных опорах ______________________________________________________________

д) характеристика других средств защиты от перенапряжений __________________________

е) номера опор, на которых установлены трубчатые разрядники _________________________

Схема расположения проводов и грозозащитных тросов

и расстояний между ними на опоре

8. Заземление

Удельное сопротивление грунта, Ом.*м Сопротивление заземления опор по норме, Ом Номера опор
До 100 До 10
100-500 До 15
500-1000 До 20
Более 1000 До 30

Номера опор, значения сопротивления заземления которых выше нормы:

_______________________________________________________________________________

Схемы заземлителей опор

9. Переходы и пересечения.

Вид перехода или пересечения Габарит на переходе, м Номера опор в пролете пересечения или перехода Тип подвески Тяжение провода (троса), тс

10. Характеристика местности на трассе ВЛ

Наименование местности Номера опор Общая длина, км
Лес
Поле
Болото
Крупные овраги
Населенная местность

11. Средства связи

_______________________________________________________________________________

Характеристика имеющихся видов связи (радио, высокочастотной, линий связи)

Дата составления паспорта ___________________

Составил ______________________________ ___________________

ф.и.о. подпись

Начальник службы линий ________________ ___________________

ф.и.о. подпись, дата

12. Внесение изменений в паспорт

Дата записиКраткое содержание измененийФамилия, имя, отчество и подпись, внесшего изменения

Приложение 13.

Приложение 13.

Форма листа осмотра воздушной линии электропередачи.

Энергообъединение _________________

наименование

Предприятие ________________________

наименование

Район (участок) ______________________

наименование

ЛИСТОК ОСМОТРА

ВЛ _____кВ _________________________ [1]

наименование

Вид осмотра ____________________________________________________________________

Номер опоры, пролетаЗамеченные неисправности [2]

Осмотр произведен от опоры №_______________________ до опоры №___________

"___"________ 20 __ г. _______________________________ ___________________

ф.и.о. подпись

Листок осмотра принял __________________________________ [3]

Подпись

"____"___________ 20 ___ г. [4]

Приложение 14.

Приложение 14.

Форма ведомости проверки линейной изоляции.

Энергообъединение _________________

наименование

Предприятие _______________________

наименование

Район (участок) _____________________

наименование

ВЕДОМОСТЬ

ПРОВЕРКИ ЛИНЕЙНОЙ ИЗОЛЯЦИИ

на ВЛ __ кВ ________________________ [5]

наименование

Способ проверки ________________________________________________________________

Дата проверки Номер опоры с неисправным изолятором Номер фазы, подвески Номер изолятора Тип изолятора Характер неисправности Заключение
1 2 3 4 5 6 7

Изоляция проверена на участке от опоры №_______ до опоры №_______________

Не проверены ___________________________________________________________________

номера опор, причина

Всего проверено _____ шт. изоляторов, в том числе типа _________ шт., типа _________ шт.,

типа ___________ шт.

Всего неисправных ____шт. изоляторов, в том числе типа ___________ шт., типа ___________ шт., типа ___________шт.

Примечания:

1. При проверке в ведомость следует вписывать только неисправные изоляторы.

2. Счет гирлянды слева направо и сверху вниз по направлению возрастания нумерации опор.

3. Счет изоляторов в подвеске от траверсы.

4. Условные обозначения неисправностей:

перекрытый электрической дугой — П, битый — Б, неисправный, нулевой — 0.

Производитель работ _______________________________ __________________

Ф.И.О. подпись

Заключение составил _______________________________ __________________

Ф.И.О. подпись

Приложение 15.

Приложение 15.

Форма ведомости проверки и измерений сопротивления заземления опор.

Энергообъединение _________________

наименование

Предприятие _______________________

наименование

Район (участок) _____________________

наименование

ВЕДОМОСТЬ

ПРОВЕРКИ И ИЗМЕРЕНИЙ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЯ ОПОР

ВЛ ___ кВ _______________________ [6]

наименование

ДатаНомер опорыСопротивление заземления, ОмЗаключение
по нормефактически
12345

Сопротивление заземления проверено на участке от опоры № ______ до опоры № _____

Не проверены _______________________________________________________________

номера опор, причина

Всего проверено ______________ шт. опор

Неисправно _________________ шт. опор

Производитель работ _______________________________ __________________

Ф.И.О. подпись

Заключение составил _______________________________ __________________

Ф.И.О. подпись

Приложение 16.

Приложение 16.

Форма ведомости измерений габаритов и стрел провеса провода (троса).

Энергообъединение _________________

наименование

Предприятие ________________________

наименование

Район (участок) _____________________

наименование

ВЕДОМОСТЬ

ИЗМЕРЕНИЙ ГАБАРИТОВ И СТРЕЛ ПРОВЕСА ПРОВОДА (ТРОСА)

на ВЛ ________ кВ _____________________ [7]

наименование

Дата Пролет между опорами № Марка провода, грозоза-

щитного троса

Наиме-

нование пересе-

каемого объекта

Расстояние от пересе-

чения до ближайшей опоры, м.

Изме-

ренный габарит, м

Темпе-

ратура воздуха, °С

Габарит с учетом поправки на расчетную температуру, м Наименьшее допустимое расстояние, м Стрела провеса с учетом поправки на расчетную температуру, м Заклю-

чение

1 2 3 4 5 6 7 8 9 10 11

Производитель работ _______________________________ __________________

Ф.И.О. подпись

Заключение составил _______________________________ __________________

Ф.И.О. подпись

Приложение 17.

Приложение 17.

Формы журналов неисправностей ВЛ и учета работ на ВЛ

Энергообъединение _________________

наименование

Предприятие _______________________

наименование

Район (участок) _____________________

наименование

ЖУРНАЛ

НЕИСПРАВНОСТЕЙ ВЛ [8]

Дата обнаружения неисправности Место и сущность неисправности Мероприятия по устранению неисправности Срок устранения, подпись Дата выполнения мероприятий Подпись производителя работ или мастера
1 2 3 4 5 6

Энергообъединение _________________

наименование

Предприятие _______________________

наименование

Район (участок) _____________________

наименование

ЖУРНАЛ

УЧЕТА РАБОТ НА ВЛ

Дата Место работы (наименование ВЛ, номер опоры или пролета между опорами) Производитель работ и состав бригады (ф.и.о., разряд), производившей работу Наименование выполненной работы Единица измерения Количество Время начала и окончания работы Наименование и количество машин и механизмов, использованных при работе Подпись мастера
1 2 3 4 5 6 7 8 9
