ПРИМЕНЯЕМЫЕ ПРИ РЕМОНТЕ ОБОРУДОВАНИЯ. 5.1. Перечень применяемых приспособлений, малой механизации, инструмента.
| 5.1.1. Технические средства: |
| 1. Ключи гаечные S= 7 24 мм ГОСТ 2839-80 2 компл. |
| 2. Ключ трещеточный с набором головок 1 компл. |
| 3. Ключ торцевой S= 17, 22, 27 мм 3 шт. |
| 4. Молоток стальной слесарный ГОСТ 3210-77 2 шт. |
| 5. Бородок слесарный 1 шт. |
| 6. Кернер ГОСТ 7213-72 1 шт. |
| 7. Отвертка ГОСТ 882-75 2 шт. |
| 8. Пассатижи ГОСТ 5547-75 2 шт. |
| 9. Металлическая измерительная линейка ГОСТ 427-75 1 шт. |
| 10. Штангенциркуль ШЦ-II ГОСТ 10-75 2 шт. |
| 11. Напильники разные ГОСТ 1465-80 2 шт. |
| 12. Надфили разные 2 шт. |
| 13. Метчики разные 1 компл. |
| 14. Лерки разные 1 компл. |
| 15. Вороток раздвижной для метчиков 1 шт. |
| 16. Леркодержатель. 1 шт. |
| 17. Шабер плоский односторонний 1 шт. |
| 18. Шабер трехгранный односторонний 1 шт. |
| 19. Щуп (набор № 4) 1 шт. |
| 20. Монтерский нож 1 шт. |
| 21. Металлическая щетка 1 шт. |
| 22. Кисть КФ-25 ГОСТ 10597-87 4 шт. |
| 23. Отвес 1 шт. |
| 24. Транспортир 1 шт. |
| 25. Лупа 1 шт. |
| 26. Пробник электрический. 1 шт. |
| 27. Противень 1 шт. |
| 5.1.2. Приборы, приспособления и защитные средства. |
| 1. Метка бумажная для проверки захода втычных контактов. 10 шт. |
| 2. Фальш-нож для проверки захода втычных контактов. 1шт |
| 3. Ключ для проверки замков блокировочных. 1шт |
| 4. Рычаг для оперирования ЗН. 1шт |
| 5. Динамометр пружинный 0-500Н 1 шт. |
| 6. Рычаг для проверки на вкат выкатного элемента. 1шт |
| 7. Ручка включения разъединителя 1шт |
| 8. Фонарик. 1 шт. |
| 9. Мегомметр на 2500 В. 1 шт. |
| 10. Микроомметр Ф-415. 1 шт. |
| 11. Защитная каска 3 шт. |
| 13. Плакаты по технике безопасности 1 компл |
| 14. Измеритель контактного нажатия 1 шт. |
| 15. Высоковольтная установка АИД-70 или аналогичная (при КР) 1 шт. |
| 16. Стенд для в./в. испытаний (при КР) 1 шт. |
| 5.1.3. Материалы. |
| 1. Смазка пластичная ГОИ-84 0,2 кг |
| 2. Смазка ЦИАТИМ-221, 203, 201 ГОСТ 9433-80 0,2 кг |
| 3. Нефрас 0,5 л |
| 4. Бензин Б-70 0,2 л |
| 5. Лак бакелитовый ГОСТ 901-78 0,1 кг |
| 6. Эмаль ПФ-115 (красная, желтая, зеленая, серая) ГОСТ 6465-76 1,0 кг |
| 7. Графит серебристый, кристаллический 0,1 кг |
| 8. Смазка ПВК 0,05 кг |
| 9. Шкурка шлифовальная (типа 1) ГОСТ 5009-82 0,25 м2 |
| 10. Полотно неворсистое ТУ 17 РФ 60-9560-82 0,5 кг |
| 11. Шплинты разные 0,5 кг |
| 12. Ветошь обтирочная ОСТ 63.46-84 1,0 кг |
5.2.1. Измерительный инструмент и приборы поверяются в объеме и в сроки, указанные в технических условиях и сопроводительной документации.
5.2.2. Все материалы, применяемые для ремонта, должны проходить входной контроль в соответствии с «Инструкцией по входному контролю оборудования, основных материалов, полуфабрикатов и комплектующих изделий, поступающих на электростанцию.»
6. ДОКУМЕНТАЦИЯ 6.1. Перечень отчетных документов.6.1.1. По результатам проведенных работ оформляются следующие виды отчетных документов:
- акт приемки оборудования из ремонта;
- перечень отремонтированного оборудования (приложение к акту).
- ведомость выполненных работ по ремонту;
- протокол испытаний;
- перечень замененных узлов и деталей при ремонте электротехнического оборудования.
6.1.2. Форма отчетных документов:
- акт приемки оборудования из ремонта оформляется по форме приложения 1;
- перечень оборудования оформляется по форме приложения 2;
- ведомость выполненных работ по ремонту оформляется по форме приложений 6-12;
- протокол испытаний оформляется по форме приложений 13-15;
- перечень замененных узлов и деталей при ремонте электротехнического оборудования оформляется по форме приложения 17.
6.2. Чертеж (эскиз) общего вида.6.2.1.

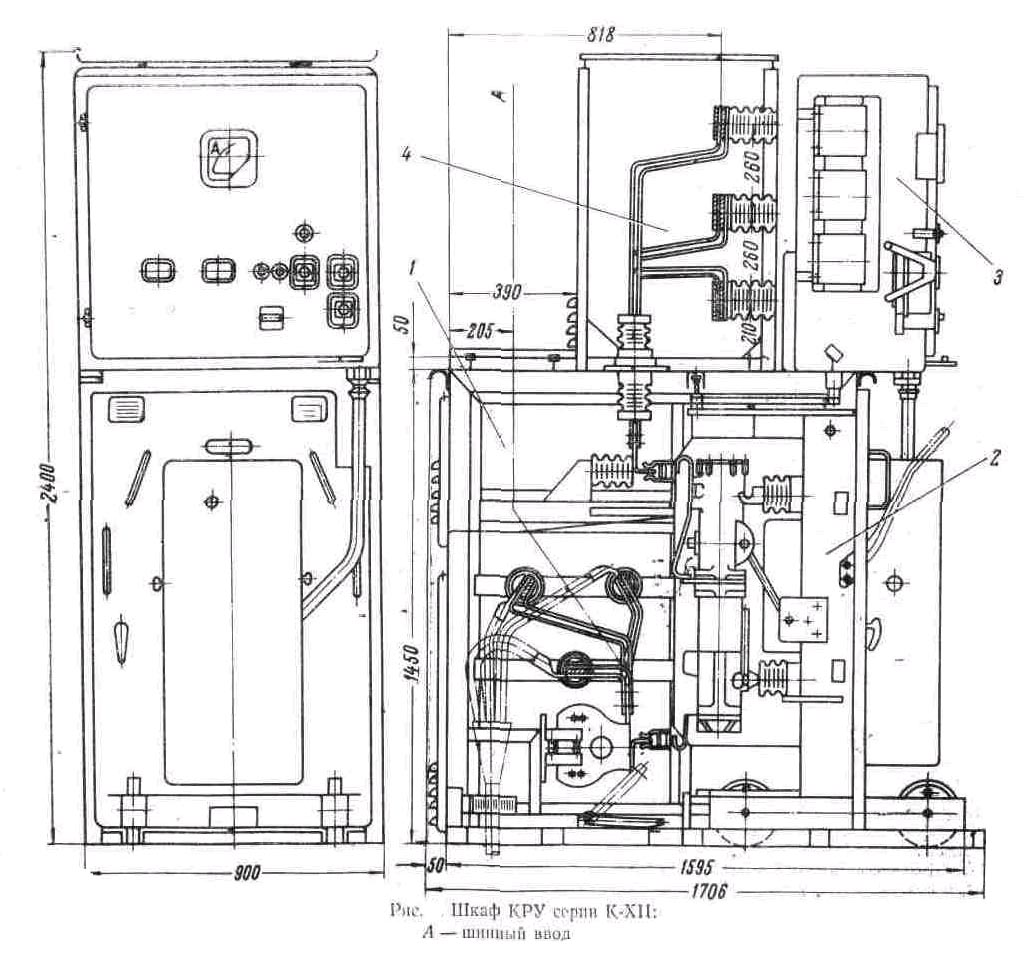

Шкаф КРУ.

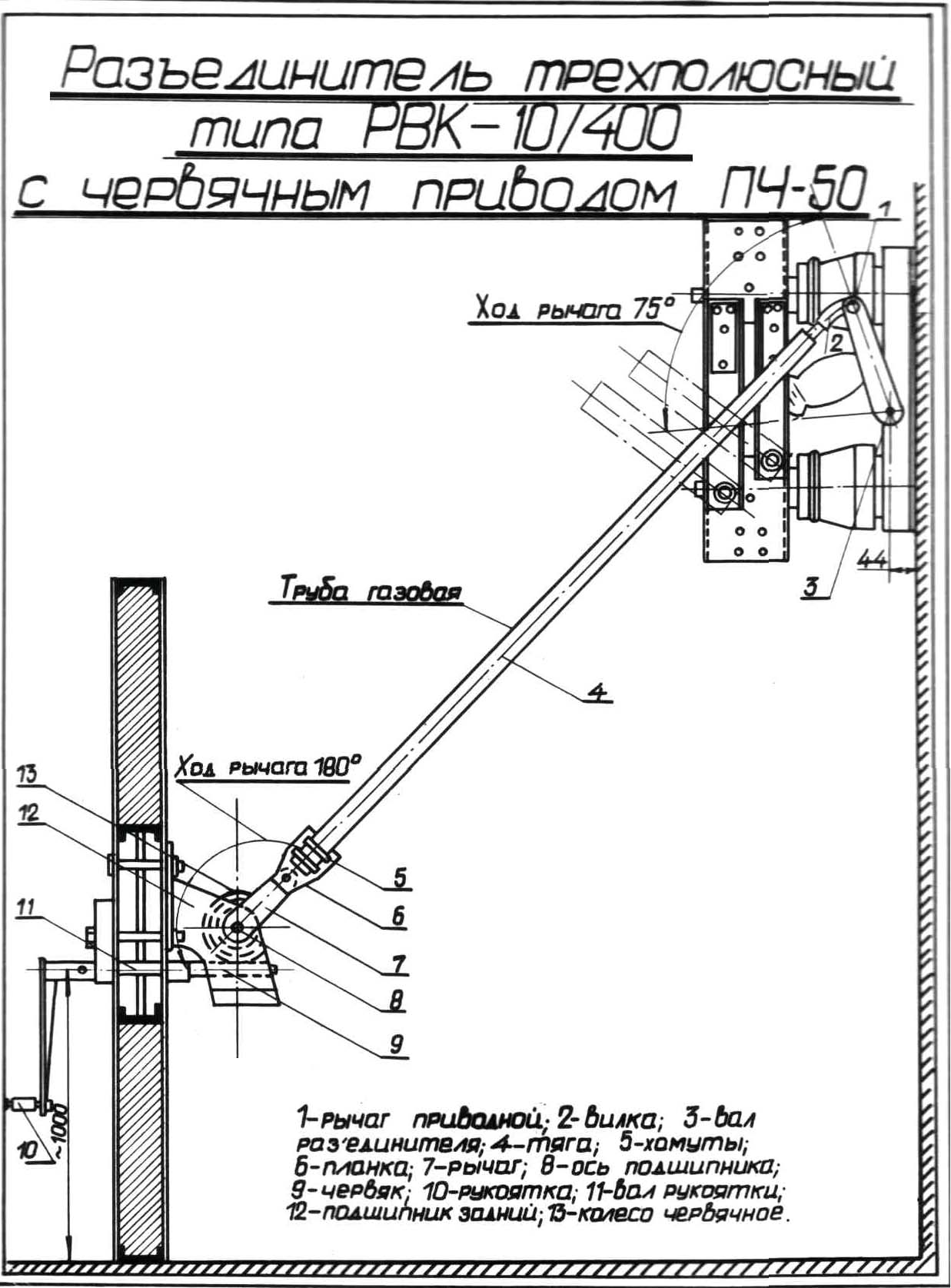

6.2.2. Разъединитель трехполюсный.
6.3.
Контрольная карта на ремонт.6.3.1. В соответствии с п. 2 приложения 4 ПОКАС (рем) Книга 2 № 0-18-02ПОКАС(рем)-00 не требуется разработки КК при наличии утвержденных ведомостей, согласно приложения 22 ПОКАС(рем) кн. 3., являющихся приложением к ТИ.
