Страница 6 из 76. Документация.6.1. Перечень отчетных документов.

6.1.1. По результатам ремонта трансформатора и реактора оформляются следующие виды отчетных документов:

- акт на приемку трансформатора из ремонта;

- перечень оборудования;

- ведомость объема и выполнения работ ТР сухого трансформатора;

- ведомость объема и выполнения работ ТР масляного трансформатора;

- ведомость объема и выполнения работ КР масляного трансформатора типа ТМ-160/6;

- ведомость объема и выполнения работ ТР разделительного трансформатора;

- ведомость объема и выполнения работ ТР токоограничивающего реактора РТОС-10-1600-0,25У3;

- протокол испытаний трансформаторного масла;

- протокол анализа трансформаторного масла;

- протокол измерения сопротивления изоляции обмоток силового трансформатора;

- протокол измерения сопротивления постоянному току обмоток и коэффициента трансформации между обмотками ВН-НН трансформатора ТМ;

- протокол испытания вводов ВН трансформатора ТМ;

- перечень замененных узлов и деталей при ремонте электротехнического оборудования.

6.2. Формы отчетных документов.

6.2.1. Отчетные документы оформляются по формам приложений 113

6.3. Чертеж, (эскиз) общего вида.

6.3.1 Трансформатор ТСЗФС-1000/10-У3.

Трансформатор ТСЗФС-1000/10-У3

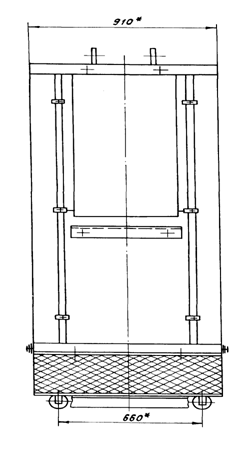

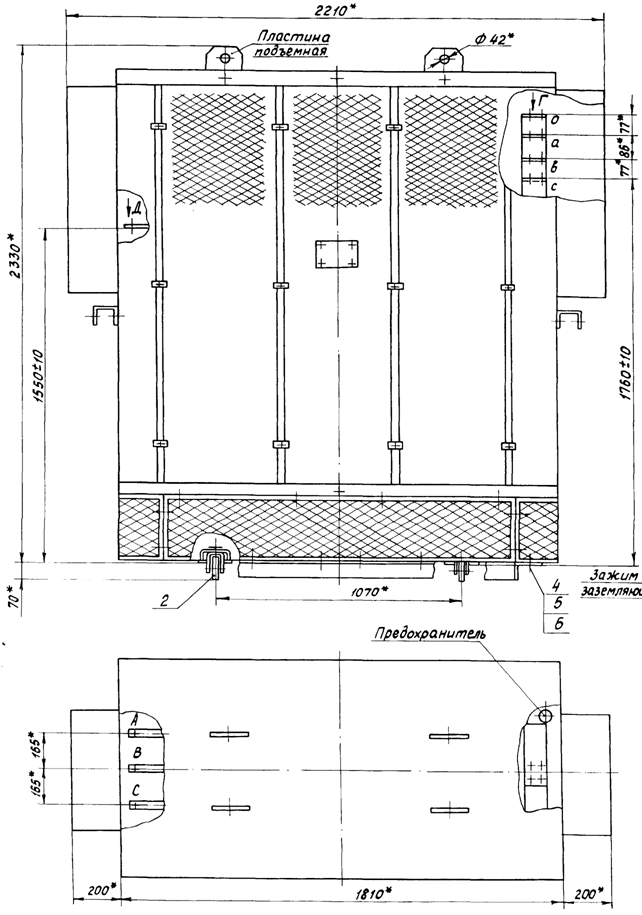

Трансформатор ТСЗФС-1000/10-У3 габариты

6.3.2 Трансформаторы ОСЗМ и ТСЗМ.

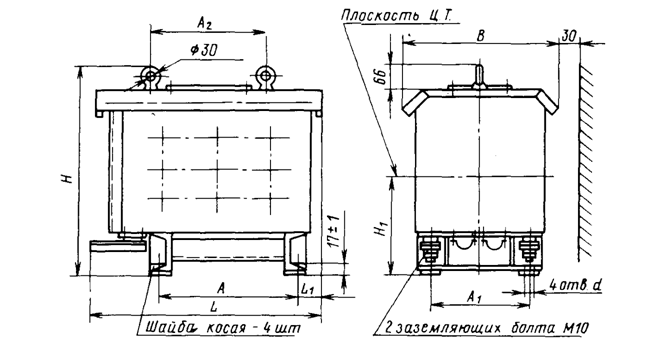

Трансформаторы ОСЗМ и ТСЗМ

6.3.3 Токоограничивающий реактор РТОС-10-1600-0,25У3.

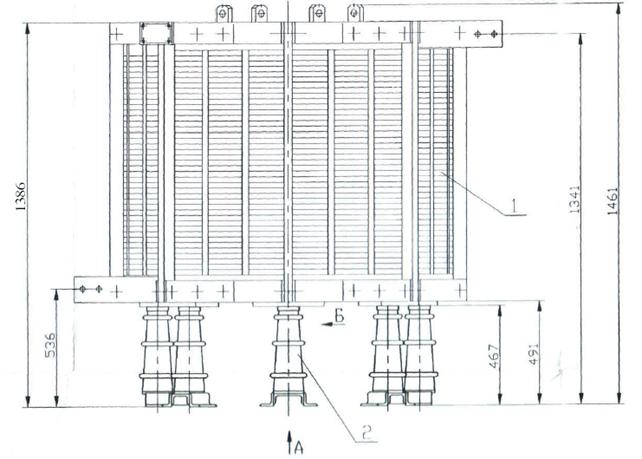

Токоограничивающий реактор РТОС-10-1600-0,25У3

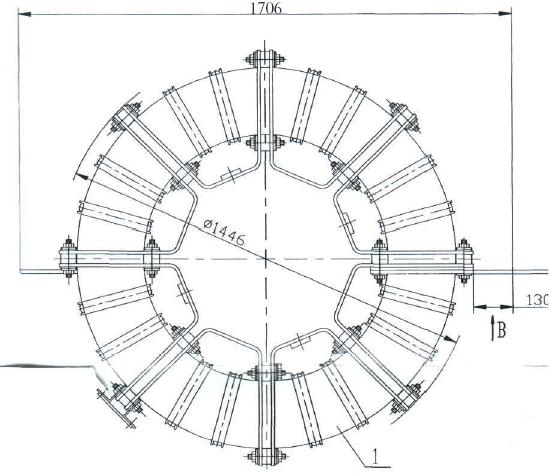

РТОС-10-1600 2

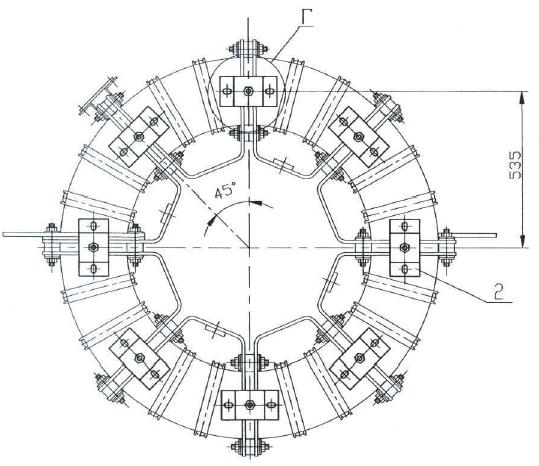

Токоограничивающий реактор РТОС-10-1600-0,25У3 3
