СЛУЖБА ЭКСПЛУАТАЦИИ И РЕМОНТА ПС И ЛЭП 35-110 KB

ТИПОВАЯ ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ ОГРАНИЧИТЕЛЕЙ

ПЕРЕНАПРЯЖЕНИЯ НЕЛИНЕЙНЫХ

6 -110 KB

СОДЕРЖАНИЕ

1. Область применения

2. Общие сведения

3.Устройство и принцип действия ОПН 6-110 кВ

3.1 Устройство и принцип действия ОПН фирмы «ABB».

3.2 Устройство и принцип действия ОПН фирмы «Таврида Электрик»

3.3 Устройство и принцип действия ОПН фирмы «Raychem»

4 Монтаж ОПН 6-110 кВ

  1. Общие требования
  2. Монтаж ОПН фирмы «ABB»
  3. Монтаж ОПН фирмы «Таврида электрик»
  4. Монтаж ОПН фирмы «Raychem»

5 Техническое обслуживание ОПН 6-110 кВ

Приложения

Знание настоящей инструкции обязательно для:

– оперативного, оперативно-производственного персонала электрических сетей;

– производственного персонала групп подстанций, распредсетей, ЦРО

служб подстанций и распредсетей, электромонтеров по обслуживанию

ВЛ 6-110 кВ;

– инженерно-технического персонала СПС, СРС, СЛ,СЛИП.


1. ОБЛАСТЬ ПРИМЕНЕНИЯ.

Требования данной инструкции распространяется на ограничители перенапряжения нелинейные (далее – ОПН) 6-110 кВ, изготовленные в полимерном

корпусе производства фирм: «Raychem», «Таврида Электрик», «ABB» и др., находящиеся в эксплуатации на объектах электроэнергетической системы.

2. ОБЩИЕ СВЕДЕНИЯ.

ОПН на сегодняшний день являются одним из эффективных средств защиты оборудования электрических сетей. Данные аппараты обладают достаточно высокими

эксплуатационными свойствами и надежностью.

Нелинейные ограничители перенапряжений предназначены для использования в качестве основных средств зашиты электрооборудования станций и сетей среднего и высокого классов напряжения переменного тока промышленной частоты от коммутационных и грозовых перенапряжений. При их разработке были использованы последние технологические достижения и опыт эксплуатации ОПН в отечественной и зарубежной практике. Ограничители рекомендуется применять вместо вентильных разрядников соответствующих классов напряжения при проектировании, эксплуатации, техническом перевооружении и реконструкции электроустановок.

ОПН 6-110 кВ с полимерной изоляцией, по сравнению с вентильными разрядниками, обладают целым рядом преимуществ:

  1. варисторы, применяемые в ОПН, обладают высокой стабильностью, которая

    не изменяется в процессе длительной эксплуатации;

  2. большое быстродействие срабатывания ОПН при коммутационных и

    грозовых перенапряжениях;

  3. отличные пиковые характеристики ОПН в широком диапазоне рабочей

    температуры;

  4. применение варисторов в одно колонковом исполнении позволяет

    обеспечить особенно глубокое ограничение напряжений и, соответственно, более

    высокую надежность работы оборудования и улучшение параметров сети;

  5. уменьшение габарита и веса ОПН в 10 — 20 раз позволяет установить их

    непосредственно вблизи защищаемого оборудования;

  6. высокая механическая прочность и малая масса ОПН позволяет

    устанавливать их на ВЛ 6-110 кВ без усиления конструкции опор;

  7. ОПН в полимерном корпусе не требуют специального обслуживания, не

    повреждаются при транспортировке и хранении;

  8. малые массо-габариты ОПН позволяют легко выполнять их монтаж при

    минимальном использовании техники.

Под рабочим напряжением через ОПН протекает ток величиной доли миллиампер. Ток носит емкостной характер, вследствие чего в ОПН не выделяется активная мощность, и он может неограниченно долго находиться под рабочим напряжением. В результате ОПН не требует обслуживания и контроля параметров в процессе эксплуатации. Повышение напряжения, при появлении импульса перенапряжения, вызывает снижение активного сопротивления резисторов ОПН. Ток через ОПН возрастает до сотен ампер при появлении коммутационных перенапряжений и до тысяч ампер при воздействии грозовых перенапряжений. Резисторы ограничителя переходят в проводящее состояние и ограничивают дальнейшее нарастание перенапряжения до уровня, безопасного для изоляции защищаемого электрооборудования. Когда перенапряжение снижается, ограничитель вновь возвращается в непроводящее состояние.

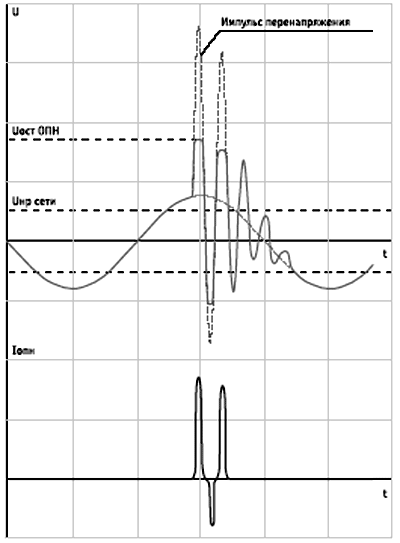

Графики тока и напряжения ОПН

Графики изменения тока и напряжения на ОПН при повышении воздействующего напряжения.

Высоколинейные резисторы объемного типа (варисторы), применяемые в ОПН, выполнены из оксидно-цинковой или металлооксидной керамики – нелинейного материала, получаемого в результате высокотемпературного обжига (до 1300 °С) специальной смеси. Смесь состоит из окиси цинка и некоторого количества оксида другого металла, например висмута, сурьмы, кобальта, марганца и т.п. Масса основной добавки составляет менее 4% массы оксида цинка. Коэффициент не линейности оксидно–цинковой керамики одного и того же образца составляет 0,02 - 0,06 и зависит от сочетания добавок к оксиду цинка и температуры обжига материала. Зависимость между напряжением, приложенным к образцу такого материала, и током в нем определяется общей для рассматриваемых материалов формулой. Коэффициент не линейности растет с увеличением значения тока, а при больших напряжениях начинает увеличиваться активная .масса составляющего тока через оксидно-цинковый нелинейный рабочий резистор (НРР).

Вольт-амперная характеристика НРР из металлооксидной керамики зависит от температуры окружающей среды: при повышении температуры остаточное напряжение уменьшается, температурный коэффициент тока и коэффициент не линейности увеличиваются. Уменьшение остаточного напряжения при коротких импульсах несколько меньше, чем при длинных, например, отношение остаточного напряжения при длительности воздействия, равной одной микросекунде, к остаточному напряжению при длительности воздействия, равной восьми микросекундам, составляет 1,07.

Параметры материала НРР в значительной степени определяют срок службы ОПН. Основное значение имеют градиент напряжения, температурный коэффициент тока, температура окружающей среды, условия теплоотдачи, приложенное напряжение. В процессе старения возрастает активная составляющая

тока и соответственно активная мощность. НРР выбирается из того или иного числа единичных дисковых резисторов, соединенных последовательно или последовательно-параллельно. Надежный электрический контакт между ними обеспечивается металлизацией их торцевых поверхностей и контактным нажатием.

При последовательном соединении единичных высоко нелинейных резисторов напряжение между ними распределяется очень неравномерно, что обуславливается не только емкостным распределением напряжения, но и различной электрической проводимостью отдельных резисторов, градиентом напряжения при заданном токе, тангенсом угла дельта диэлектрических потерь резисторов.

Градиент напряжения при гарантированной пропускной способности резистора при импульсе тока с максимальным значением 70 А и длительностью 3/8 мкс составляет 1,45-1,8 кВ/см, а тангенс диэлектрических потерь равен (или меньше) 0,09 увеличение числа последовательно соединенных резисторов уменьшает неравномерность распределения напряжения. Неравномерность проявляется в случае, когда заданное напряжение (градиент) приложено к небольшому числу единичных резисторов (ЕР); если же оно приложено к числу ЕР, в десять раз большему, то оно соответственно и распределяется на большее число объектов с уменьшением напряжения, приходящегося на каждый ЕР, с учетом активных утечек которого неравномерность снижается. Выравнивание его по высоте аппарата достигается посредством трубчатого экранного кольца, закрепляемого на верхней крышке элемента, что существенно облегчает работу НРР.

Диски из оксидно – цинковой керамики помещается в специальную термоусаживаемую трубку ( трубка полиэтиленовая радиационно – модифицированная), которая при нагревании вместе с дисками до температуры 170-180°С плотно облегает колонку из дисков, создавая продольное и поперечное давление. Продольное давление обеспечивает электрический контакт между отдельными дисками, а поперечное создает из разрозненных дисков одно конструктивное целое — колонку.

Пропускная способность НРР определяется площадью поперечного сечения ЕР и градиентом напряжения. Увеличение ее достигается увеличением диаметра дисков. Толщина диска ЕР определяется специальными расчетами, где решающее значение имеет обеспечение наибольшего теплоотвода с целью предотвращения прогорания материала диска по цепи протекания сопровождающего тока. Этот размер НРР определяется при разработке ОПН.
