Инструкция по наладке блока автоматического регулирования (БАР)

  1. Инструкция по наладке блока автоматического регулирования (БАР)
  2. АРТ-1Н
Страница 1 из 2

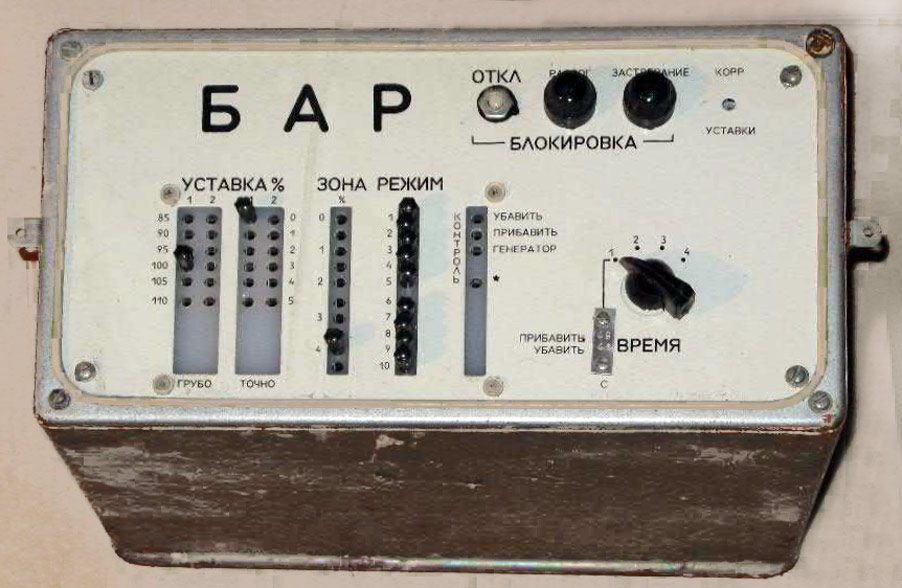

блок автоматического регулирования (БАР)

Инструкция по наладке «БАР». Если растояние от Главной понизительной подстанции 110\6 кВ не превышает 5 км до КТП-6 кВ и подстанции с РУ-6 кВ предприятие, то блок «БАР» используется в режиме стабилизации напряжения в электросети 6 кВ.

  1. Режим стабилизации напряжения:

а) настройка уставок по напряжению;

б) установить штекера в гнезда 1,3,5 на матрице «Режим» Ш 1/1, Ш 1/3, Ш 1/5;

в) установить штекера в гнезда «Генератора технической частоты» «6» или «7», «6» время цикла переключения 10 сек., «7» время переключения 30 сек.;

г) установить штекера в гнезда каналов «убавить», «прибавить» «8-9», время включения (время накопления RC цепь) не более 3 сек.;

д) установить штекер в гнездо «10» — включается блок сигнализации;

е) время включения электропривода при выборе уставок переключателем на 1, 2,3,4 - максимально 60 сек.

  1. Уровень напряжения 6 кВ согласовывается с главным энергетиком предприятия.

Напряжение 110 кВ подается на обмотку трансформатора 110/6 кВ, где находится РПН. Уровень напряжения поддерживаем в сети 6 кВ при помощи блока “БАР”, который следит за уровнем сети напряжения 100 В трансформатора напряжения 6000/100 В,

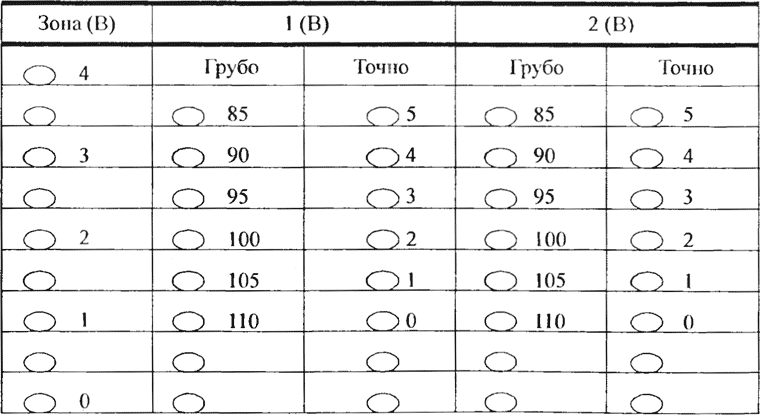

Уставки по напряжению выбираем по шкалам

Уставки по напряжению

По шкале 2 используются гнезда оперативных изменений уставок напряжений ЦЭС.

Пример 1:

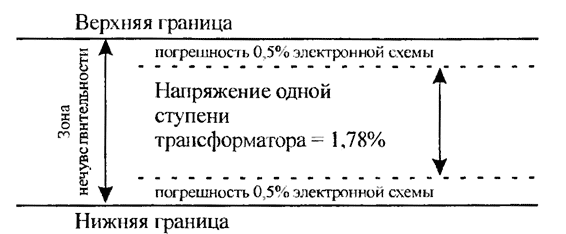

1,78% принимаем 2%, погрешность по электронным схемам 0,5+0,5=1%. Ширина зоны нечувствительности 2+1=3%.

Согласовываем величину напряжения на нижней границе зоны нечувствительности с Главным энергетиком предприятия.

Пример 2:

  1. нижняя граница 6000В, определяем напряжение НТМИ принимаем 100%.

100% ( нижняя граница зоны нечувствительности ) + 103% ( верхняя граница зоны нечувствительности );

  1. штекер устанавливаем по шкале 1(B) «грубо» 100 В, что составляет 100%;
  2. штекер устанавливаем по шкале «зона» 3 В, что составляет 3%.

Нижняя граница 100 В*60(КТН)= 6000 В.

Верхняя граница 103 В*60(КТН)=6180 В.

Пример 3:

  1. нижняя граница 6060 В, определяем напряжение НТМИ
  2. штекер устанавливаем по шкале «зона» 4 В, что составляет 4%;

Нижняя граница 101 В*60(КТН)=6060 В.

Верхняя граница (101+4)В*60(КТН)=6300 В.

Пример 4:

  1. нижняя граница 5940 В, определяем напряжение НТМИ
  2. штекер устанавливаем по шкале «зона» 3 В, что составляет 3%.

Нижняя граница 99 В*60(КТН)=5940 В.

Верхняя граница (99+3)В*60(КТН)=6120 В.

При проведенных испытаниях блока, в сети с резкопеременной нагрузкой (сталеплавильные печи) блок не реагировал.

Токовая компенсация.

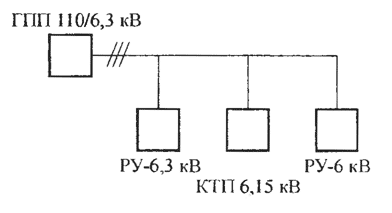

При расстоянии КТП-6/0,4 кВ и РУ-6 кВ от ГПП-110/6 кВ больше 5 км необходимо ввести токовую компенсацию, а) освободить штекерное гнездо «1» разъем Ш1/1.

б) величина напряжения токовой компенсации устанавливается по падению напряжения в линии от тока нагрузки.

в) оттока нагрузки в линии 6 кВ включается в блок «БАР» датчик ДТ, выход с ДТ ток от 0,5-5А, напряжение от 0-20В.

г) Регулятор АРКТ поддерживает 6 кВ на самой удаленной подстанции.

Токовая компенсация
