Технологическая инструкция по техническому обслуживанию системы пуска дизель-генератора 15Д100 РДЭС-1, 2 и 1(2)ДГ-2.

1. Введение 1.1 Назначение документа.

Настоящая технологическая инструкция описывает технологию проведения работ по техническому обслуживанию и ремонту наружной части системы пуска дизель генератора 15Д100 (РДЭС-1, 2), с указанием технологической оснастки и предназначена для ремонтного персонала электростанции и подрядных организаций, участвующих при проведении работ.

1.2 Перечень документов, на основании которых составлена инструкция.

- Правила организации технического обслуживания и ремонта систем и оборудования атомных станций. РД ЭО 0069–97.

- Программа обеспечения качества технического обслуживания и ремонта систем и оборудования электростанции. ПОКАС (рем).Основные положения. Книга 1. № 0-18-01ПОКАС (рем).

- Программа обеспечения качества технического обслуживания и ремонта систем и оборудования электростанции. ПОКАС (рем). Техническое обслуживание и ремонт систем и оборудования. Книга 2. № 0-18-02ПОКАС (рем).

- Программа обеспечения качества технического обслуживания и ремонта систем и оборудования электростанции. ПОКАС (рем). Процедуры, регламентирующие технические требования к подготовке и проведению ремонта оборудования и трубопроводов электростанции. Книга 3. № 0-18-03ПОКАС (рем).

- Автоматизированные дизель - электрические агрегаты типа 15Д100. Техническое описание и инструкция по эксплуатации в двух частях. Части 1, 2. Инструкция по эксплуатации 15Д100.

- Паспорт. Описание и инструкция по эксплуатации РПК 15/200". Каменц-подольский приборостроительный завод. 1988 г.

- Техническое описание и инструкция по эксплуатации клапана 525-35.2323 ТО. 1982г.

- Техническое описание и инструкция по эксплуатации клапана 525-03.037". 1982г.

- Техническое описание и инструкция по эксплуатации эл.пневматического вентиля ВВ-32.

- Техническое обслуживание и ремонт систем и оборудования атомных станций. Сборка фланцевых соединений. Общие технические требования. РД ЭО 0198-00.

- Правила безопасности при работе с инструментом и приспособлениями. РД 34.03.204.-93.

- Стандарт организации. Правила охраны труда при эксплуатации тепломеханического оборудования и тепловых сетей атомных станций ФГУП концерн «Росэнергоатом. СТО 1.1.1.02.0673-2006.

- Инструкция по охране труда слесаря-ремонтника (участка по ремонту ДГС). № 0 – 03 – 157ИОТ.

- Инструкция по входному контролю оборудования, основных материалов, полуфабрикатов и комплектующих изделий, поступающих на электростанцию. № 0 – 18 – 02 ИП.

- Рабочая программа предремонтных, послеремонтных испытаний дизель-генераторов 15Д100 блоков 1,2 № 1,2 - 03-36 ПГ.

- Рабочая программа предремонтных, послеремонтных испытаний дизель-генераторов 15Д100 блоков 3,4 № 3,4 - 03-28 ПГ

1.3 Область применения (распространения) технологии.

1.3.1 Служебное назначение оборудования.

Система пуска дизель - генератора входит в состав стационарного трехфазного дизельного агрегата модели 15Д100 и предназначена для осуществления пуска дизельного двигателя сжатым воздухом вручную, дистанционно и автоматически.

Система пуска ДГ состоит из наружной части, включающей в себя оборудование и трубопроводы, расположенные вне дизеля, и внутренней части, в которую входят узлы и детали, расположенные на дизеле.

Наружная часть СП состоит из пусковых баллонов, разрешающего пускового клапана (РПК), редуктора пускового воздуха (РПВ), редуктора управляющего воздуха (РУВ), соленоида пускового воздуха (СПВ), запорной арматуры, трубопроводов и манометров.

Внутренняя часть системы пуска состоит из маневрового клапана, воздушного коллектора, пусковых клапанов, патрубков, воздухораспределителя, сервомотора дистанционного пуска, трубопроводов в пределах дизеля.

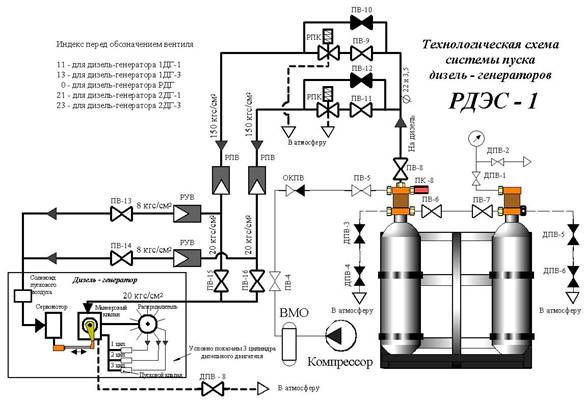

Технологическая схема системы пуска дизельного агрегата модели 15Д100 на примере дизель-генераторов 1-й очереди.

схема системы пуска дизельного агрегата

1.3.2 Распространение действия инструкции по ТО системы пуска.

Настоящая технологическая инструкция распространяет свое действие на техническое обслуживание наружной части системы пуска дизель-генератора 15Д100 РДЭС-1, 2 и описывает ремонтные операции, необходимые и достаточные для поддержания оборудования в работоспособном состоянии.

Внутренняя часть системы пуска описана в «Технологической инструкции по техническому обслуживанию и ремонту дизельного двигателя дизель – генератора модели 15Д100» № 0-03-10 ТИ

1.3.3 Виды ремонтов и периодичность.

Система пуска является составной частью дизель – генератора, для которой установлена определенная периодичность – техническое обслуживание (ТОп) – 1 раз в 2 месяца.

При совпадении ТОп с плановым ремонтом ДГ, то работы по техническому обслуживанию СП производят в таком же объеме. Отчет о ТОп оформляется вместе с отчетом о плановом ремонте ДГ и является его составной частью.

1.4 Требования к персоналу, квалификация.

1.4.1 К техническому обслуживанию СП ДГ допускается персонал, прошедший обучение и имеющий достаточный опыт, а также квалификацию слесаря по ремонту ДГ, изучивший заводскую документацию на оборудование системы пуска ДГ, данную инструкцию и допущенный к работе в установленном порядке.

1.4.2 Производителем работ может быть слесарь по ремонту ДГ не ниже 5-го разряда. Члены бригады должны иметь квалификацию не ниже 3-го разряда.

1.5 Периодичность пересмотра технологии.

Технологическая инструкция по ТО системы пуска ДГ подлежит пересмотру

1 раз в 5 лет. При изменении требований технологии работ, оснастки, организации труда и т.п., инструкция подлежит внеочередному пересмотру.

1.6 Принятыесокращенияи обозначения.

1.6.1 Принятые сокращения.

АЭС атомная электростанция
электростанцияЭЛЕКТРОСТАНЦИЯ
ООТ отдел охраны труда
ОППР отдел подготовки и проведения ремонтов
РДруководящий документ
РДЭСрезервная дизель–электрическая станция
ЭЦ электрический цех
ГИглавный инженер
ЗГИремзаместитель главного инженера по ремонту
ЗНЭЦремзаместитель начальника электрического цеха по ремонту
МДВС-МКУмашинист двигателей внутреннего сгорания машинист компрессорных установок
ТОптехническое обслуживание пусковой системы
ДГ Дизель-генератор
ПКпредохранительный клапан
СП ДГсистема пуска ДГ
РПКразрешающий пусковой клапан (РПК-15/200)
РПВредуктор пускового воздуха (клапан редукционный 525-35.2323)
РУВредуктор управляющего воздуха (525-03.037)
СПВсоленоид пускового воздуха (ВВ-32)
СБсистема безопасности
ТУтехнические условия
ТИтехнологическая инструкция
ППРпланово-предупредительный ремонт
г.к. гаечный ключ
