Напряжение срабатывания электромагнитовуправления определяется при максимальном давлении воздуха в банках 2,06 МПа(21,0 кгс/см2) по схемам, приведенным на рис. 9.

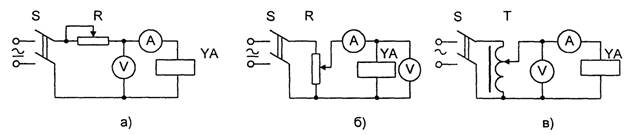

Рис. 9. Схемы измерения напряжения и токасрабатывания электромагнитов управления приводов выключателей:

а - с реостатом; б - с потенциометром; в - с автотрансформатором.

Напряжение на электромагниты управления должны подаваться толчком. Принеобходимости напряжение поднимается на 4б В (при отключенныхэлектромагнитах) и вновь подается толчком и т.д. до срабатывания привода выключателя. Затемпри неизменном положении движка реостата (ручки автотрансформатора) вместоэлектромагнита управления включается сопротивление, равное по значению сопротивлениюобмотки электромагнита, и по вольтметру определяется напряжение срабатывания. Воизбежание повреждения обмоток электромагнитов импульсы следует подаватькратковременно.

Напряжение срабатывания электромагнитов управления должно быть не более б5% номинального.

Испытание выключателя многократным включением и отключением.

Количествоопераций выполняемых при разных значениях давления воздуха, приведено в табл. б.

Таблица 6. Количество операций при испытаниях воздушных выключателем многократными опробываниями

Наименованиеопераций или циклов	Давлениеопробования выключателя	Количествовыполняемых операций или циклов
Включение иотключение Цикл В - О	Минимальноесрабатывания Минимальное рабочее Номинальное Максимальное рабочее Минимальное срабатывания Минимальное рабочее *)	3 3 3 2 2 2
	Максимальноерабочее *)	2
Цикл 0 - В (АПВуспешное)	Минимальное дляАПВ	2
	Номинальное *)	2
Цикл 0 - В - 0 (АПВ неуспешное)	Минимальное дляАПВ	2
	Максимальноерабочее

*) - должны сниматься осциллограммы работы выключателей.

Испытание конденсаторов делителей напряжения воздушных выключателей.

Испытание производится в соответствии с соответствующими указаниями.

Проверка хода якоряэлектромагнита управления.

Ход якоря электромагнитов с формировкой должен быть равен 8-1 мм.
