Выключатели нагрузкипредставляет собой упрощенный выключатель, предназначенный для включения и отключения токов нагрузки. Для отключениятоков перегрузок и коротких замыканий к выключателю могут последовательноподключаться силовые плавкие предохранители с кварцевым заполнением. Предохранители могутбыть установлены сверху или снизу выключателя нагрузки. Выключатели нагрузкимогут быть снабжены заземляющими ножами. Они заземляют верхние или нижние выводныеконтакты выключателя и устанавливаются соответственно сверху или снизувыключателя. При наличии предохранителей ножи заземления могут быть установлены запредохранителями.

До начала испытанийнеобходимо выполнить следующие организационно-технические мероприятия:

- изучить проектную,техническую и заводскую документацию с целью выявления возможных отклонений проектных решений от требований ПУЭ, ПЭЭП и др.нормативно-технических документов;

- проверитьсоответствие паспортных данных выключателя, привода, предохранителей, трансформаторов тока и аппаратов вторичной цепи проектной изаводской документации, рабочему напряжению сети и рабочему току линии, напряжению ироду источника оперативного тока;

- произвести внешнийосмотр оборудования и проверить выполнение электромонтажных работ с целью определения готовности к проведению испытаний.

Все обнаруженныедефекты и недостатки должны быть устранены до начала испытаний.

Нормы приемо-сдаточных испытаний выключателей нагрузки.Объем приемо-сдаточных испытаний выключателей нагрузки.

В соответствии стребованиями ПУЭ полностью собранный и отрегулированный выключатель нагрузки испытывается в следующем объеме:

1. Измерениесопротивления изоляции вторичных цепей и обмоток электромагнитов управления.

2. Испытание повышеннымнапряжением промышленной частоты:

а) изоляции включателейнагрузки;

б) изоляции вторичных цепей иобмоток электромагнитов управления.

3. Измерение сопротивления постоянномутоку:

а)контактов выключателя;

б)обмоток электромагнитов управления.

1. Проверка действия механизма свободного расцепления.

2. Проверка срабатывания привода при пониженномнапряжения.

3. Испытание выключателя нагрузки многократнымопробованием.

4. Испытание предохранителей.Измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления.

Производитсямегаомметром на напряжение 500 - 1000 В со всеми присоединенными аппаратами (катушки проводов, контакторы, реле, приборы, вторичныеобмотки трансформаторов тока и напряжения и т.п.). Сопротивление изоляции должнобыть не менее 1 МОм.

Методика измерениясопротивления изоляции изложена.

Испытание повышенным напряжением промышленной частоты.

а)Изоляция выключателя нагрузки. Испытательноенапряжение принимается в соответствии с нормами. Продолжительность испытания- 1 мин.

Для проведения испытанийнеобходимо:

- включить выключательнагрузки;

- силовой кабельотсоединить, жилы закоротить и соединить с "землей";

- вторичные обмоткитрансформаторов тока заземлить.

Испытательноенапряжение поочередно прикладывают к каждой фазе выключателя, а другие две фазыпри этом закорачиваются и соединяются с "землей".

б) Изоляция вторичныхцепей и обмоток электромагнитов управления.

Производится совместно с присоединенными вторичными цепямииспытательным напряжением 1 кВ промышленной частоты в течение 1 мин.

Методика испытанияизоляции повышенным напряжением изложена.

Измерение сопротивления постоянному току.

а) Контактоввыключателя. Измерение производитсядля токоведушей системы полюса выключателя и каждой рабочей пары контактов.

В первом случае, послевключения выключателя нагрузки, микроомметр подключается к токоведущим шинам дои после выключателя и производится замер сопротивления для каждой фазы.

Во втором случае,после включения выключателя нагрузки, микроомметр подключается непосредственно к подвижному и неподвижному главным контактамкаждого полюса выключателя.

Знание переходногосопротивления контактов не должно превышать заводских данных.

б) Обмотокэлектромагнитов управления. Значениесопротивления обмоток постоянному току должно соответствовать заводским данным.

Методика измерениясопротивления постоянному току контактных соединений и токоведущих частей изложена.

Проверка действия механизма свободного расцепления.

Производиться вдвух-трех промежуточных положениях на участке хода включения выключателя от момента замыкания первичной цепи до полного еговключения. Действие механизма свободного расцепления проверяют при медленномвключении выключателя и подаче команды на отключение в одном из промежуточныхположений и во включенном состоянии. Во всех случаях выключатель нагрузки должен надежноотключаться без задержек и заеданий.

При наличиипредохранителей производится опробывание отключения выключателя при перегорании предохранителей 3-х кратным воздействии на рычажнуюсистему блокконтактов отключающей катушки. При этом выключатель нагрузки такжедолжен надежно отключаться.

Проверка срабатывания привода при пониженном напряжении.

Измерение производитсябез тока в первичной цепи выключателя нагрузки для определения значений напряжения на зажимах электромагнитов привода, прикоторых выключатели сохраняют работоспособность, т. е. выполняют операциивключения и отключения от начала до конца.

Напряжениесрабатывания электромагнитов привода выключателя измеряют по схемам, приведенным на рис. 1.

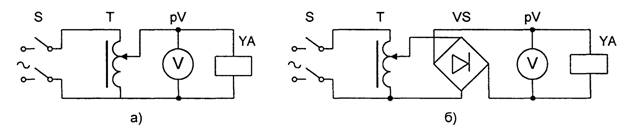

Рис. 1. Схемы проверки напряжениясрабатывания электромагнитов привода выключателя нагрузки.

а - напеременном оперативном токе; б - на постоянном оперативном токе.

Надежная работавыключателей нагрузки должна обеспечиваться при подаче 80 110% номинального напряжения на зажимы электромагнитавключения электропривода и при подаче 65120% номинального напряжения на зажимыэлектромагнита отключения электропривода.

Испытание выключателя нагрузки многократным опробованием.

Многократноеопробывание выключателей нагрузки производится при напряжении на зажимах электромагнитов:

1. Выключения - 110,100, 80(85)% номинального и минимального напряжения срабатывания.

2. Отключения - 120,100, 65% номинального и минимального напряжения срабатывания.

Количество операций приповышенном и пониженном напряжении должно быть 3 5, а при номинальном напряжении - 10. Кроме того, выключателиследует подвергнуть 3 5 кратному опробованию в цикле В-О (без выдержкивремени), а выключатели, предназначенные для работы в режиме АПВ, также 2-3 кратному опробованиюв циклах О-В и О-В-О. Работа включателя в сложных циклах должна проверяться приноминальном и пониженном до 80(85%) номинального напряжения на зажимахэлектромагнитов приводов.

Испытание включателейнагрузки многократных опробованием рекомендуется проводить по схеме, приведенной на рис. 2.

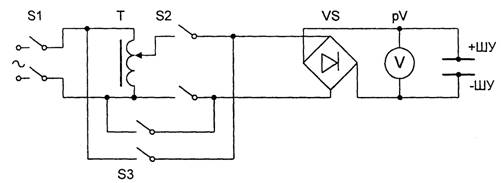

Рис. 2. Схема испытания выключателянагрузки многократным опробованием.

Испытание предохранителей.

Приемосдаточныеиспытания предохранителей напряжением выше 1 кВ испытываются в следующем объеме:

а) Испытаниеопорной изоляции предохранителей повышенным напряжением промышленной частоты. Испытательноенапряжение опорной изоляции предохранителей для выключателей с номинальным напржением 6 кВ устанавливается32 кВ, для выключателей с номинальным напряжением 10 кВ - 42 кВ.

Продолжительностьприложения нормированного испытательного напряжения 1 мин. Испытание опорной изоляции предохранителей повышенным напряжениемпро мышленнойчастоты может производиться совместно с испытанием изоляторов ошиновочнойячейки.

б) Проверка целости плавких вставок и токоограничивающих резисторов и соответствия их проектных данным. Плавкие вставки и токоограничивающие сопротивления должны быть калиброванными, не иметь обрывов и соответствоватьпроект

ным данным.
