Измерение хода подвижных частей (траверс) выключателя, вжима контактов при включении, одновременности замыкания и размыкания контактов.

Полученные в результате измерений значения должны соответствовать данным заводов-изготовителей.

Для измерения хода подвижных частей баковых выключателей измеряется расстояние между подвижными и неподвижными контактами в отключенном положении выключателя, называемое ходом контактной траверсы. Затем вручную выключатель включают до соприкосновения подвижных контактов с неподвижными и на изолирующей штанге делают отметку, соответствующую этому положению. Далее выключатель доводят до включенного положения и на изолирующей штанге делается отметка, соответствующая новому положению траверсы. Расстояние между отметками соответствует ходу подвижных контактов после их замыкания с неподвижными (вжиму). Полный ход контактной системы траверсы представляет сумму измеренных значений.

Для измерения полного хода тяги (траверсы) с помощью метки отмечают положение тяги (траверсы) при включенном положении выключателя. После отключения выключателя наносят вторую метку и измеряют расстояние между метками, соответствующее полному ходу тяги (траверсы). У выключателей типа ВМП-10 данная проверка производится с помощью контрольного стержня, вворачиваемого при снятой верхней крышке полюса по резьбе в торце подвижного контакта. На контрольном стержне отмечают положение подвижного контакта в обоих положениях выключателя и по ним измеряют полный ход тяги.

Ход (вжим) подвижных контактов горшковых выключателей после замыкания определяют по схеме рис. 4.6. Выключатель медленно вручную включается и при загорании лампы делается отметка на тяге (для ВМП-10-на контрольном стержне), после чего выключатель доводится до включенного положения и вновь делается отметка. Измеренное расстояние между отметками соответствует вжиму контактов. Измерения производятся для каждой фазы.

Проверка одновременности замыкания и размыкания контактов выключателя производится также по схеме рис. 4.6. Одновременность замыкания и размыкания контактов определяется при медленном ручном включении и отключении выключателя по меткам, наносимым при загорании и погасании ламп, фиксирующих моменты замыкания и размыкания соответствующих контактов выключателя.

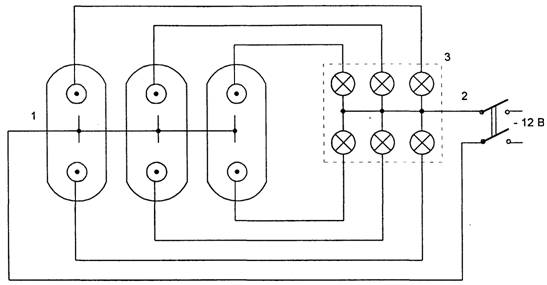

Схема определения разновременности замыкания контактов масляного выключателя

Рис. 4.6. Схема определения разновременности замыкания контактов масляного выключателя.

1 - подвижный контакт выключателя; 2 - рубильник; 3 - сигнальные лампы.

Измеренное значение хода подвижных частей, вжима контактов, одновременности замыкания и размыкания контактов должны соответствовать заводским данным (см. табл. 4.3).
