К-104М - КРУ 6-10 кВ внутренней установки - Схемы и рисунки

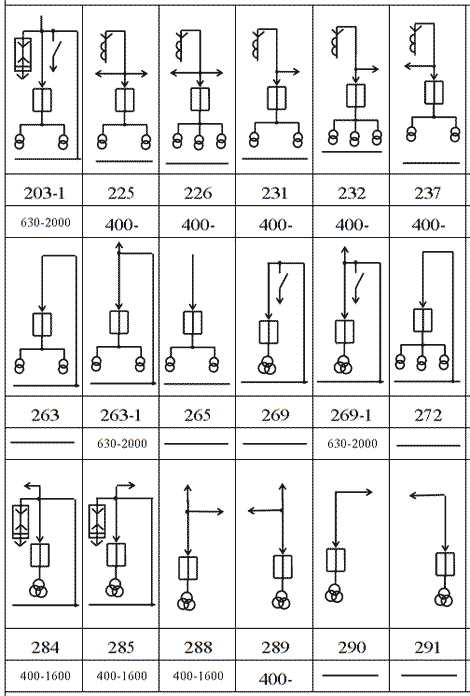

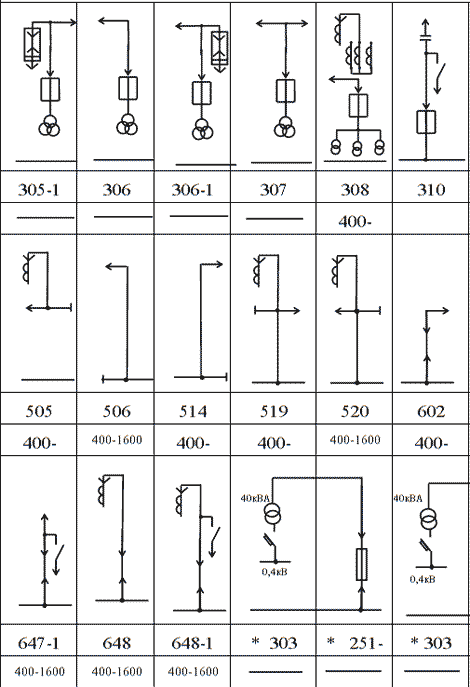

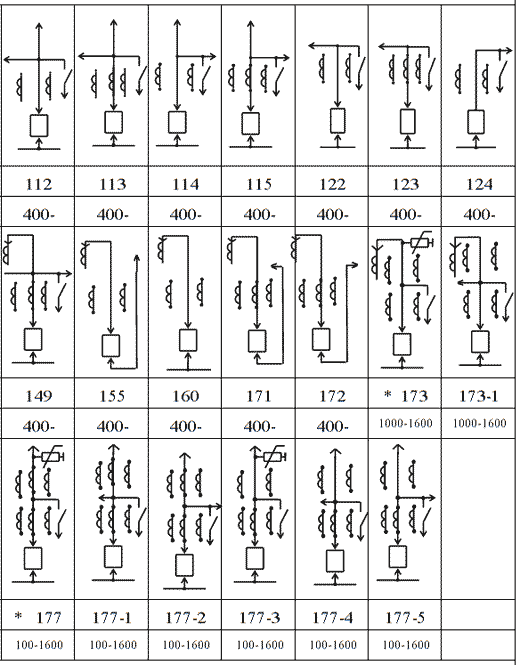

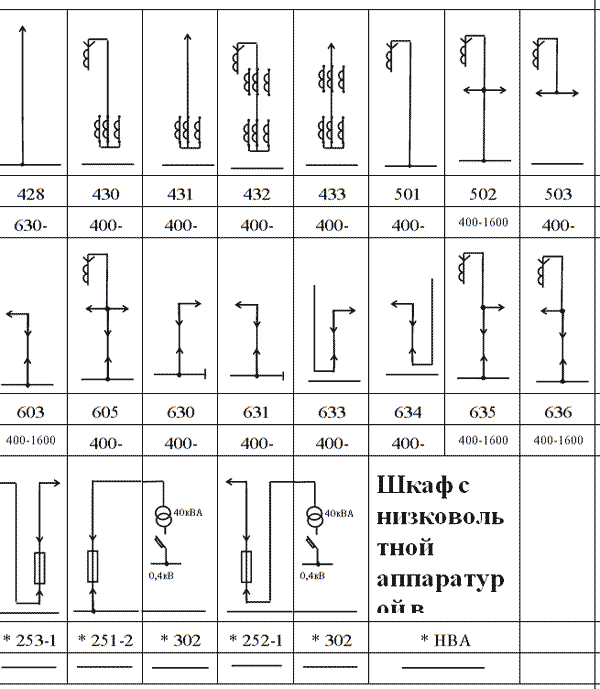

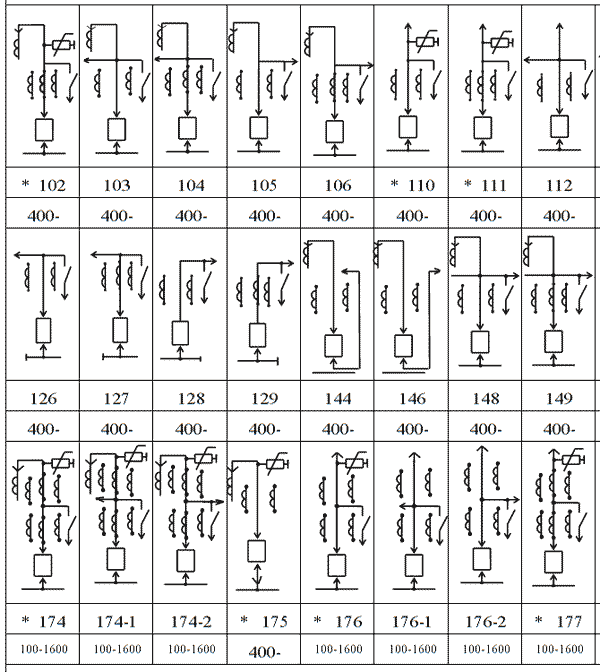

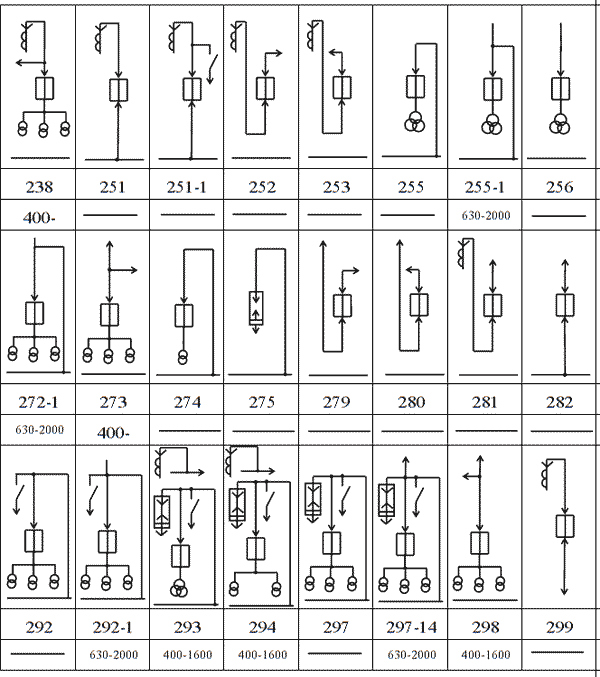

СЕТКА СХЕМ ГЛАВНЫХ ЦЕПЕЙ ШКАФОВ К-104М
* В типовые шкафы по требованию заказчика могут быть установлены ограничители перенапряжения /ОПН/

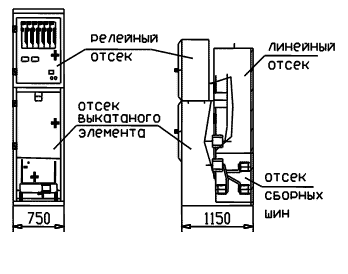

Рис.1 Шкаф с шинным вводом

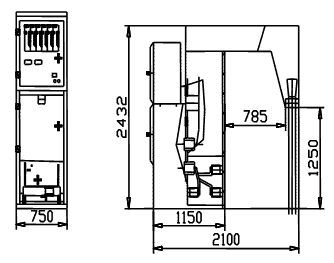

Рис.2 Шкаф с кабельным вводом снизу вне шкафа
Рис.3 Шкаф с кабельным вводом сверху
Рис.4 Шкаф с кабельным вводом снизу внутри шкафа

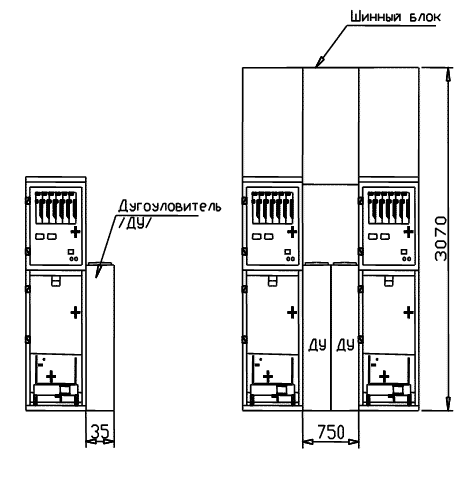

Рис.5 Установка дугоуловителя в торце секции КРУ

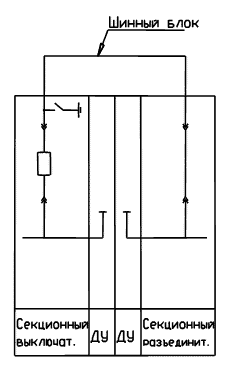

Рис.6 Установка шинного блока секционирования при однорядном расположении КРУ
Рис.7 Шинный мост для двухрядного расположения КРУ

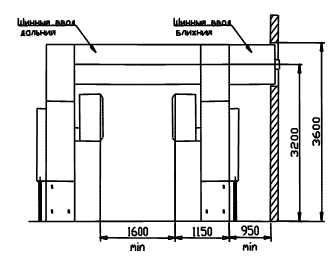

Рис.8 Шинный ввод ближний и дальний

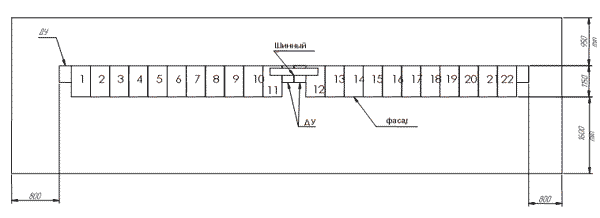

Рис. 11 Варианты расположения шкафов КРУ
С использованием дугоуловителей
б/ при однорядном расположении
ДУ-дугоуловитель
11-шкаф секционного выключателя (разъединителя)
11-шкаф секционного разъединителя (выключателя)
