Кабельные системы PFISTERER - CONNEX и Ixosil для высоковольтных сетей
ВВ CONNEX и Ixosil 72,5 - 300 кВ
Ассортимент продукции PFISTERER для кабельных систем 300 кВ
 |  |  | |
| Размер | 4 | 5S | 6 6S |
| In [A] | 2500 | 2500 | 2500 2500 |
| диаметр [мм²] | 1600 | 1600 | 2000 2000 |
| Uмакс. [ к В] | 72,5 | 145 | 170 245 |

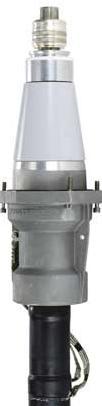

Функции: Компоненты коннектора

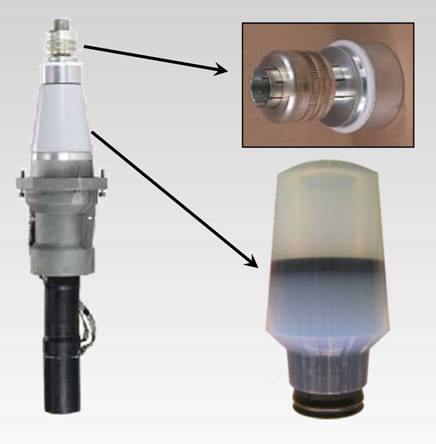

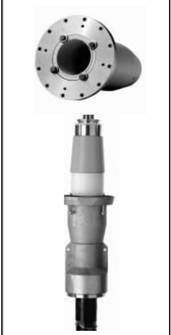

Контактная система
линейный контакт обеспечивает лучшую токонесущую способность
контактная система собрана прессованием с давлением 7 тонн
Стресс-конус обеспечивает электрическую прочность системы включая полевой дефлектор
Стандарт для кабельных соединений КРУ
IEC 60859 заменён на IEC 62271-209 (август, 07)
Область действия
Стандарт IEC 62271-209 является интернациональной нормой для распределительных устройств в
металлическом корпусе с газовой изоляцией с номинальным напряжением от 52 кВ
Действует с августа, 2007 года Первоначальная версия IEC 62271-209 отменяет и " замещает вторую версию IEC (TS) 60859 и представляет собой техническую модернизацию
Изменения, касающиеся нашей штекерной системы

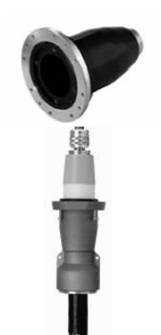

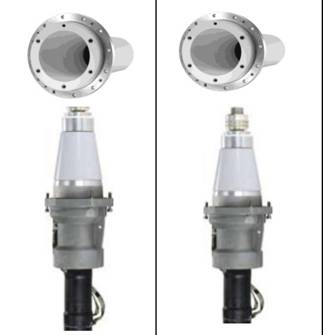

Увеличение размера отверстия фланца (d6) для размеров 5S и 6 габаритов корпуса гнезда

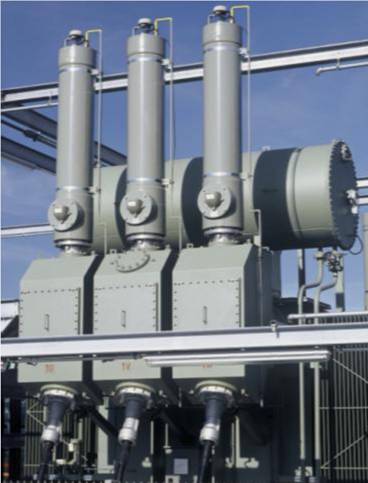

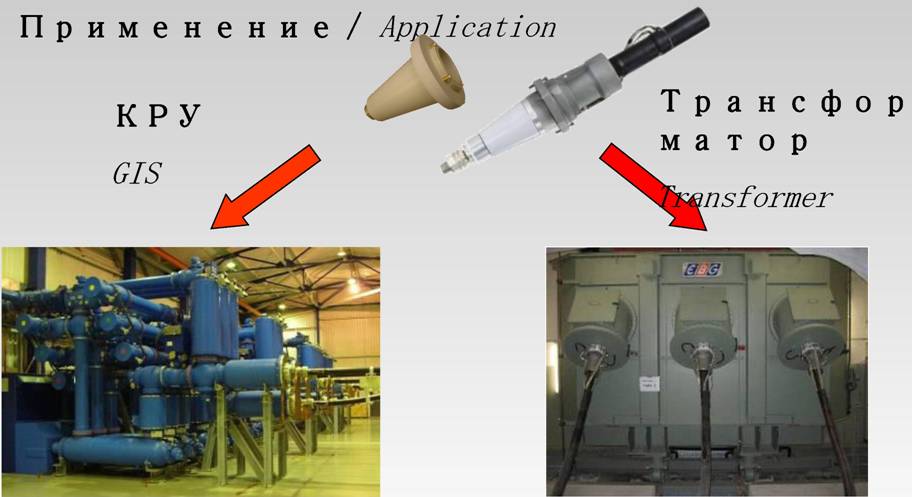

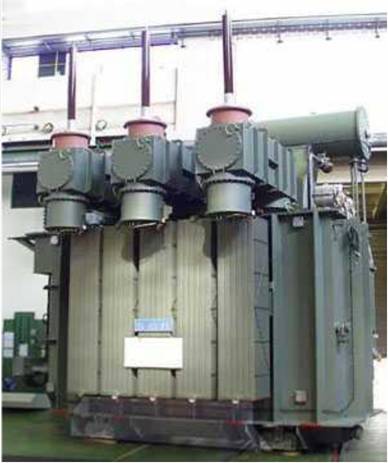

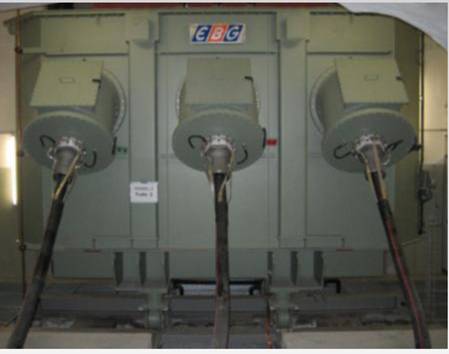

Соединительные системы для высоковольтных сетей - трансформаторы
Connex, размер 5-S для Имакс.=145 кВ
- Быстрая сборка
- Простая сборка
- Малое количество деталей
- Достаточно 2-х-З-х дней обучения
- Возможность демонтажа
- Предварительно проверенные и готовые к установке
- Отпадает необходимость открытия отсека кабельных сборок
- Допустимо любое положение установки подготовленной к монтажу системы
- Быстрое и простое отсоединение кабеля от компонентов
системы в случае неисправности
- Не "требует технического обслуживания"

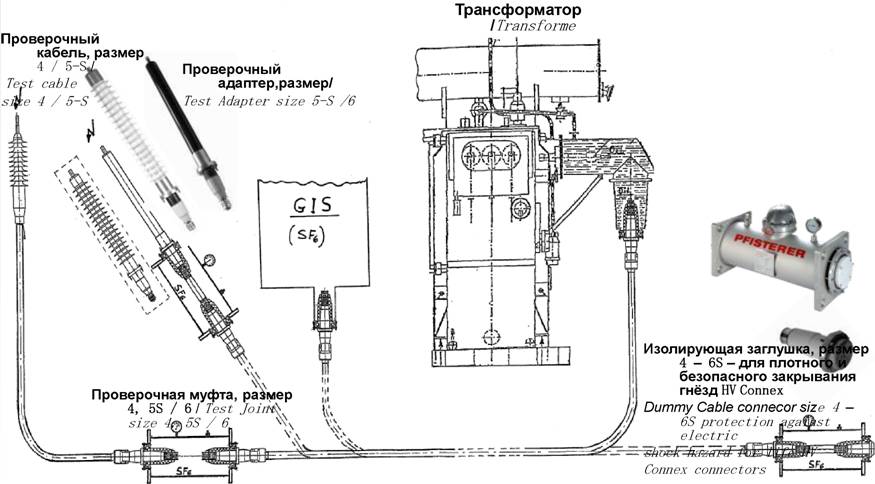

Системы для высоковольтных сетей - проверочный адаптер
Электрический тест КРУ и трансформаторов, оснащённых гнёздами CONNEX

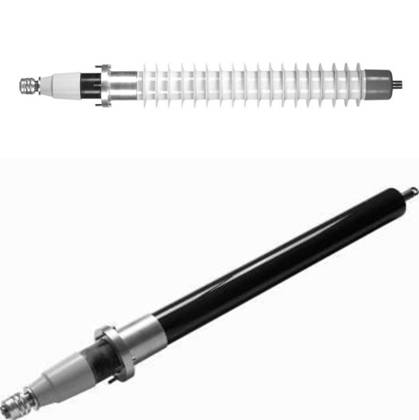

Штекерный проходной изолятор наружной установки для CONNEX, размер 6
Преимущества
Отпадает необходимость открытия отсека кабельных сборок на месте установки (не требуется работы с газом или маслом)
Допустимо любое положение установки штекерного проходного изолятора
Проходной изолятор можно в любое время заменить на кабельный ввод CONNEX

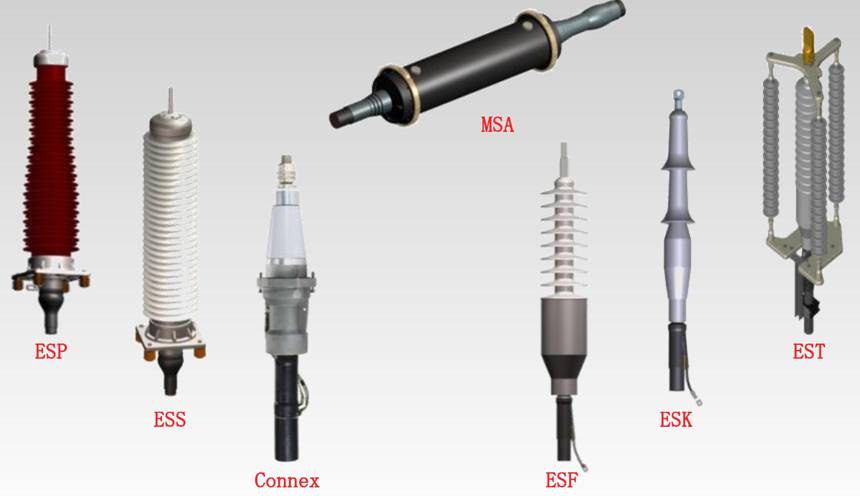

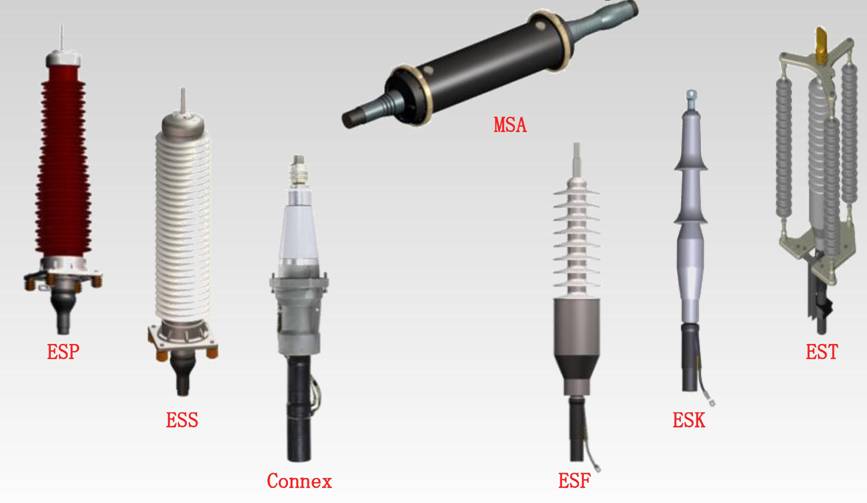

Ixosil компонентыАссортимент продукции PFISTERER для кабельных систем высокого напряжения

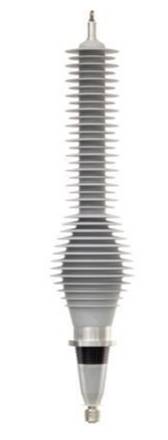

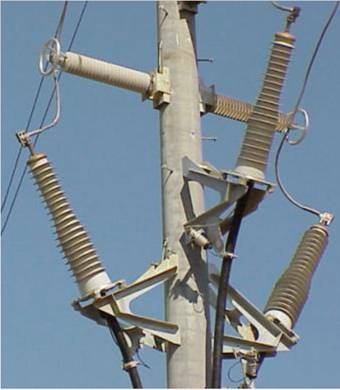

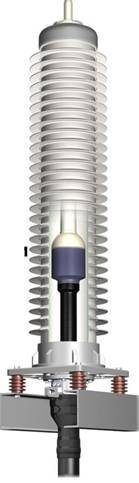

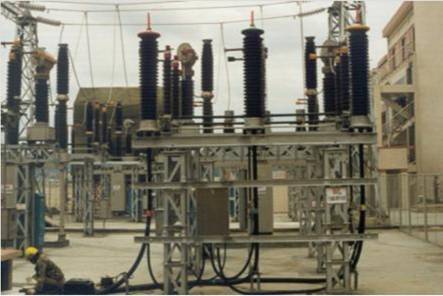

ESS - концевая муфта с силиконовым корпусом для наружной установки
Жидкая изолирующая среда
Для сетей с напряжением от 72,5 до 300 кВ
Для сечения кабеля от 150 до 2000 мм²
Самонесущая конструкция
Труба из армированного стекловолокна, оснащённая силиконовыми юбками
Стресс-конус из силикона
Вертикальная установка (+/- 30° )
Согласно с IEC 60840 (Испытания) & IEC 60815 (Степень загрязнения)
Концевые и соединительные кабельные муфты IXOSIL
Применение ESS и ESP
Концевые и соединительные кабельные муфты ISOSIL

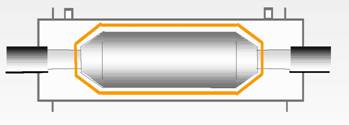

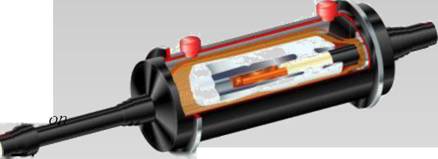

Неразъёмная надвижная силиконовая муфта MSA
Неразъёмная конструкция
Для сетей с напряжением от 72,5 кВ до 300 кВ
корпус и стресс-конус из силикона
Для сечения кабеля от 150 до 2000 мм²
Различные способы соединения экрана
Для кабелей с изоляцией из полимерных материалов
(СПЭ, XLPE, EPR)
Только для кабелей с сухой изоляцией
Согласно с IEC 60840 (Испытания)
Тип муфты

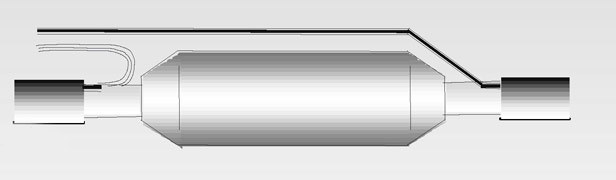

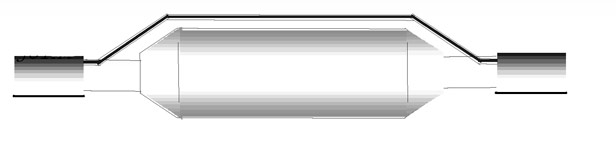

| Соединительная муфта (пересечение экрана) |  |

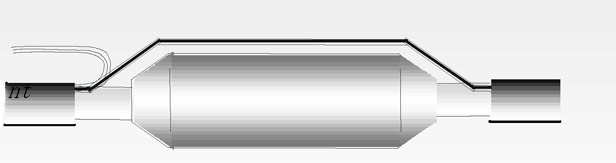

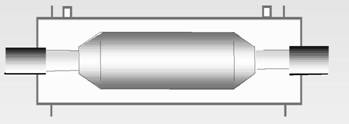

| Поперечное соединение / (разрыв экрана) |  |

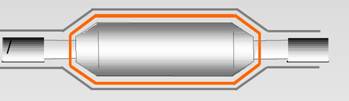

| Надёжное заземление |  |
Концевые и соединительные кабельные муфты ISOSIL /
Тип муфты
| С кожухом в виде термоусадочного шланга |  |
| С медном кожухом и термоусадочным шлангом
|  |
| С пластиковым корпусом |  |
| С медным кожухом и пластиковым корпусом |  |

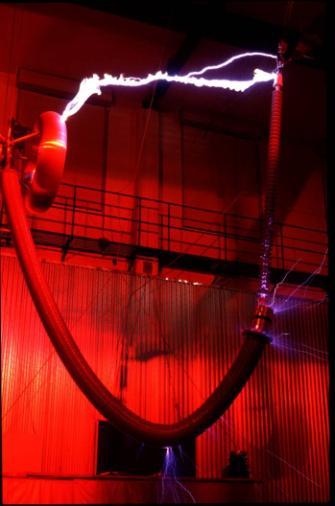

Испытания
- Электроиспытания
- Механические испытания
- Типовые испытания
"
