Приложение 2

Иллюстрации

Приложение 3

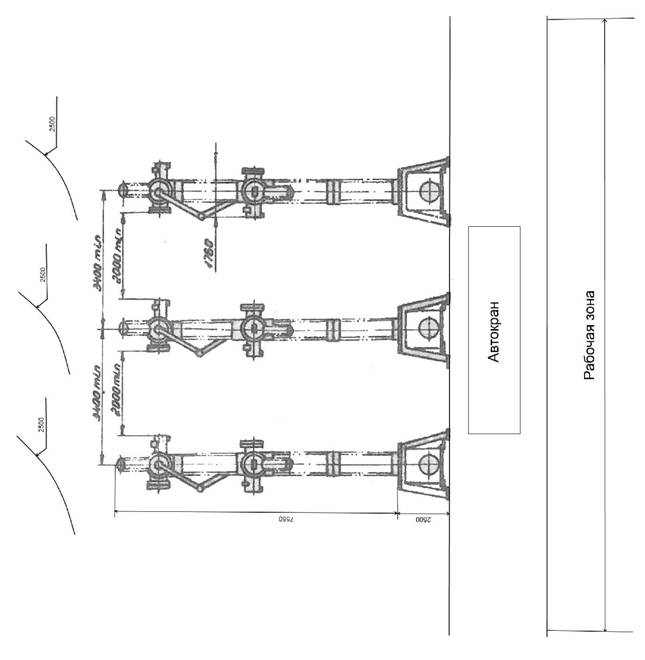

План размещения автокрана (автовышки)

Рисунок 1. План размещения автокрана (автовышки)

Приложение 4

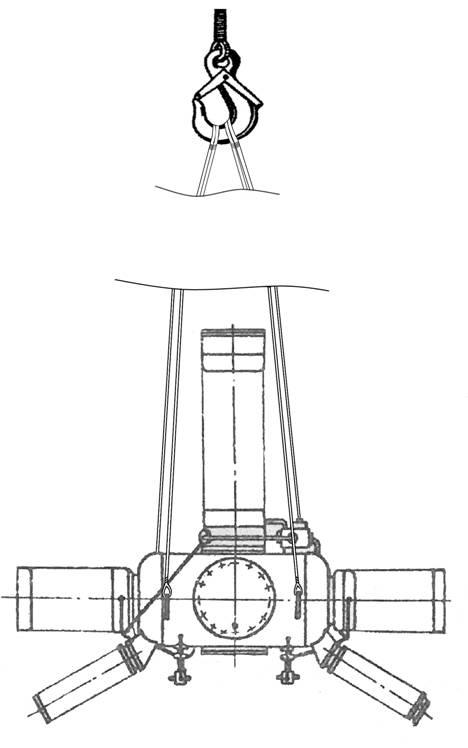

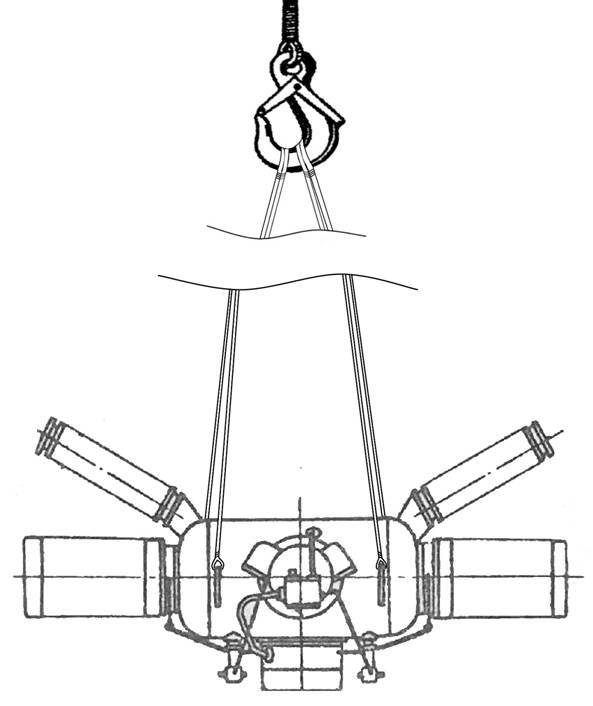

Схема строповки узлов выключателя

4 стропа: Q=2 тс, L=3000 мм

Вес верхней дугогасительной камеры – 1995 кг.

Рисунок 1. Схема строповки верхней дугогасительной камеры с конденсаторами выключателя ВВБ-220

4 стропа: Q=2 тс, L=3000 мм

Вес верхней дугогасительной камеры – 2315 кг.

Рисунок 2. Схема строповки нижней дугогасительной камеры с конденсаторами выключателя ВВБ-220
