  1. Капитальный ремонт воздушных выключателей ВВН-220
  2. Производство работ
  3. Технические средства и материалы
  4. Проведение дефектации
  5. Иллюстрации
  6. Рекомендации по регулировке, наладке и снятию характеристик
Страница 5 из 6

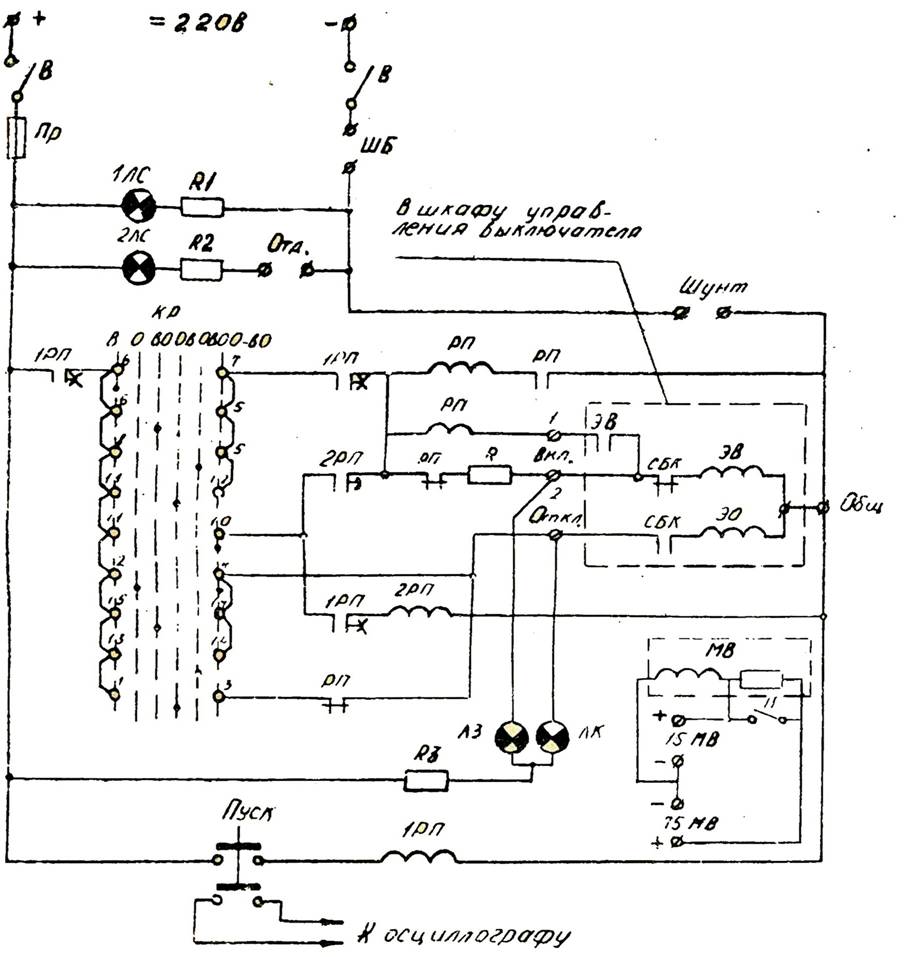

Рис, П-22. Принципиальная электрическая схема пульта для наладки воздушных выключателей:

В - тумблер ТВ-1-1; Пр - предохранитель 5А; ШБ - штекер безопасности; П - переключатель (тумблер Тв-2-1) ;КР - ключ режима работы (переключатель 11МОФ);

1ЛС - коммутаторная лампа КМ 3; 2ЛС - коммутаторная лампа КМ-3; Rl, R2,

R 3 - резисторы ПЭ-25 (3 кОм, 25 Вт); ЛЗ - коммутаторная лампа КМ-3; Л К - коммутаторная лампа КМ-3; РП - промежуточное реле РП-232 (220 В, 4А);

1РП - промежуточное реле РП-252 ( U =220 В); 2РП - промежуточное реле РП-252 ( U-220 Б); ЭВ - электромагнит включения; 30 - электромагнит отключения; СБК - сигнально-блокировочные контакты; MB - милливольтметр М-45М;

Осциллограмма "АПВ успешное"

R - добавочный резистор 70 В

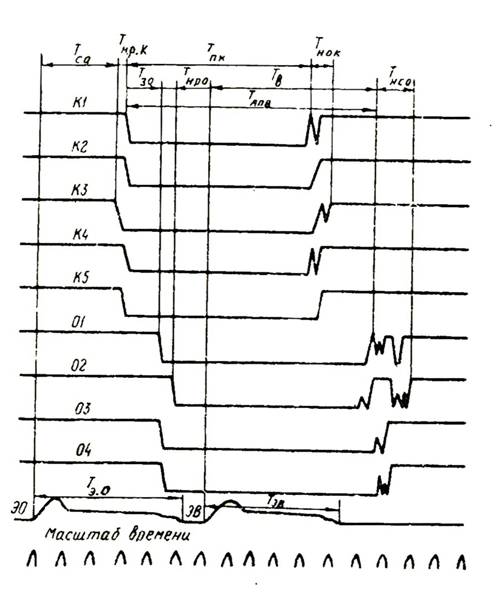

Рис. П-23. Осциллограмма "АПВ успешное"

полюса выключателя:

Тс.о. - собственное время отключения (от подачи команды до первого размыкания контактов камеры); Тн.р.К, - не одновременность размыкания контактов камеры; Тшк+ - бесконтактная пауза камеры (от последнего размыкания кон- тактов камеры до их первого вибрационного смыкания); Т3в0 - запаздывание размыкания контактов отделителя относительно контактов камеры; ТНвС.к - неодновременность смыкания контактов камеры; Тн.р.о - неодновременность размыкания контактов отделителя; Тв - время включения; Тн.С.о - неодновременность смыкания контактов отделителя; Тдпв - минимальная бесконтактная пауза при АПВ; ТЭ.0 - длительность отключающего импульса; Тэ.в - длительность включающего импульса

1 - вывод; 2 - гайка Л16; 3 - шайба пр.16Н; 4 - рым-гайка М20; 5 - шпилька М20х80; 6 - верхний фланец; 7,11 - 19, 34, 41 - гайки М10; 8, 12, 20, 35, 42 - шайбы пр. 10Н; 9, 13, 21, 36, 43 - шпильки М10; 10 - изолятор; 14 - средний фланец; 15, 39 - заглушки; 16 - прокладка; 17 - разрезное кольцо; 18 - нажимное кольцо; 22 - неподвижный контакт; 23 - подвижный контакт; 24 - бобышка; 25 и 55 - кольца; 26 - штифт; 27 - скользящий контаtT, 28, 30, 32 - пружины; 29 - поршневое кольцо; 31 - корпус; 33 - втулка; .37 - буфер; 38 - нижний фланец; 40 - фланец; 44, 45, 50 - уплотнения; 46 - гайка М8; 47 - шайба пр.8Н; 48 - шпилька M8-45/20, 49 - винт М4х8; 51 - резервуар; 52 - гайка М12; 53 - шайба пр. 12Н; 54 - шпилька

Отделитель выключателя ВВН-220-15

Рнс.10. Отделитель выключателя ВВН-220-15:

Ml 2X55

Отделитель выключателя ВВН-330-15

Рис. 11. Отделитель выключателя ВВН-330-15:

1 - - шпилька Остальные позиции те же, что и на рис. 10

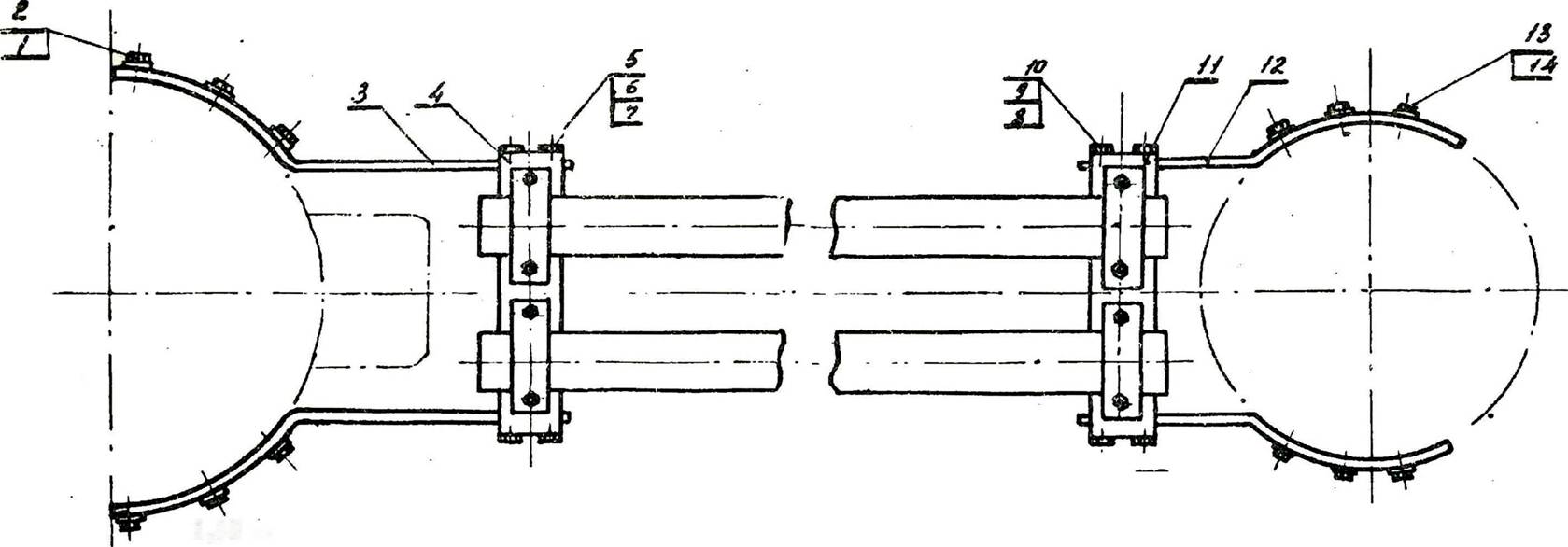

Рис. 12. Крепление трубчатых: шин (см. рис. 6, узел УП):

Крепление трубчатых: шин

1,13 - болты М!6х35; 2,14 - стопорные планки; 3, 12 - шины; 4,11 - хомуты; 5, 8 - болты М16х45;

6, 9 - гайки М16; 7, 10 - шайбы пр. 16

Средний фланец отделителя

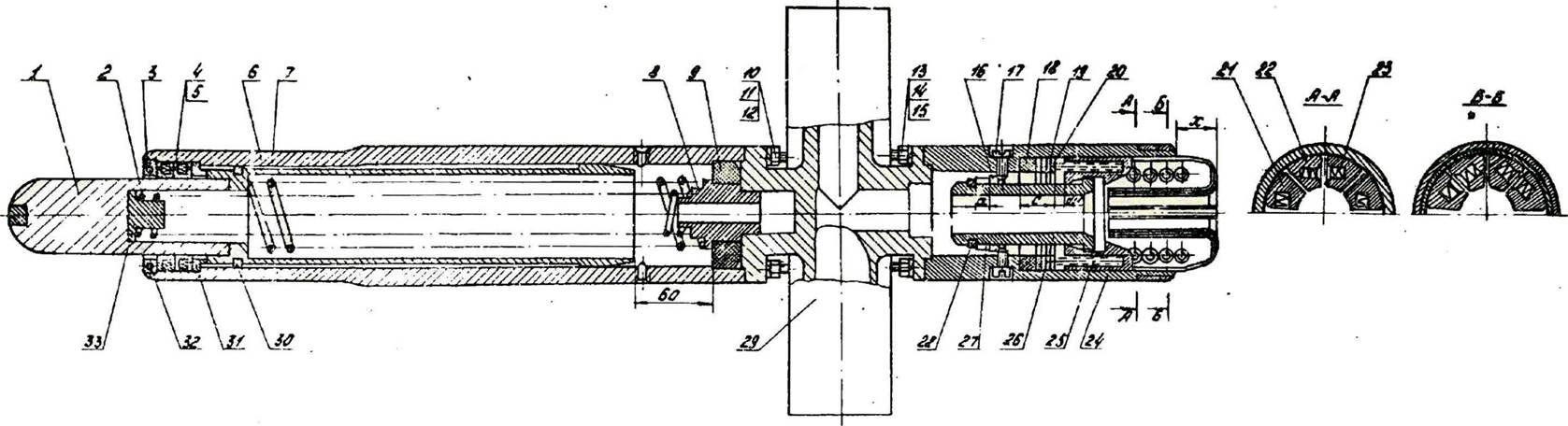

Рис. 13. Средний фланец отделителя:

1 - подвижный контакт; 2„ 5, 7 - пружины; 3, 31 - кольца; 4 - скользящий контакт; 6,24 - корпусы; 8 - втулка; 9, 18 - буфера; 10, 13 - гайки М8; 11,14 - шайбы пр. 8Н; 12, 15 - шпильки М8-45/20; 16 - стопорное кольцо; 17 ... специальный винт; 19,20, - шайбы; 21,22 - неподвижные контакты; 23,25 - пружины; 26 - втулка; 28 - стопорная шайба, 22 - средний фланец; 30 - поршневое кольцо; 32 - штифт; 33 - бобышка; О = (812-НФ) +0,5 мм; С = (НФ-776)+1 мм; X = (НФ-770) + 1 мм,

где НФ - фактическая высота изолятора

Средний фланец отделителя 2

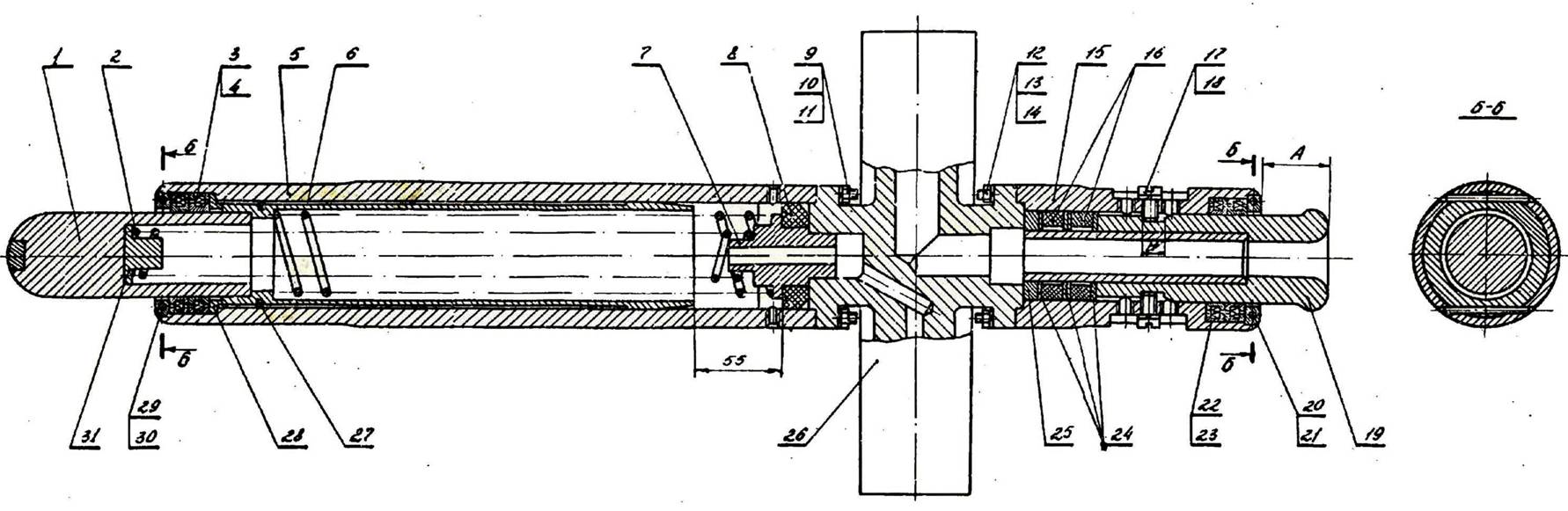

Рис. 14. Средний фланец отделителя:

1 - подвижный контакт; 2, 4, 8, 23 - пружины; 3 - скользящий контакт; 3,15 - корпусы; 7 - втулка; 8,18 - буфера; 9 - шпилька М8-45/20; 10,13 - гайки М8; 11,14 - шайбы пр. 8; 12 - шпилька М8-45/20; 17 - специальный винт; 18 - шайба пр. 8Н; 19-нё- подвижный контакт; 20,25,28,29 - кольца; 21,30 - штифты; 22 - скользящий контакт; 24 - шайба; 28 - средний фланец; 30 - поршневое кольцо; 31 — бобышка

Рис, 15, Схема проверки вжима контактов отделителя:

1 - нижний фланец; 2 - резиновое уплотнение; 3 - подвижный контакт; 4 - изолятор; 5 - неподвижней контакт; 6 . — средний фланец; А-А* - 7 мм — вжим; норма вжима 10 + 2 мм.

Примечание* Регулировка вжима производится подбором тол шины резинового уплотнения 2

Схема сборки отделителя для проверки на плотность

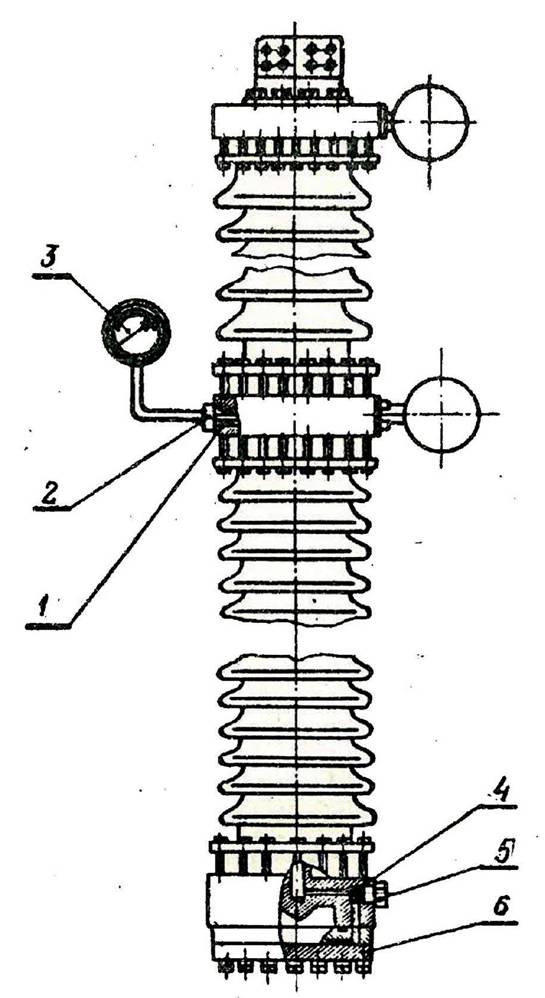

Рис. 16, Схема сборки отделителя для проверки на плотность:

1 - резиновая заглушка (заводской чертеж № ВД8.370. 512,2); 2 - заглушка со штуцером (заводской чертеж № ВД8.454,156 - см, приложение 3, поз, 22); 3-манометр; 4 - резиновая заглушка (заводской чертеж - № ВД8.946,483); 5 - пробка; 6 - заглушка (заводской чертеж № 8ВД, 310,296.1)

Гасительная камера

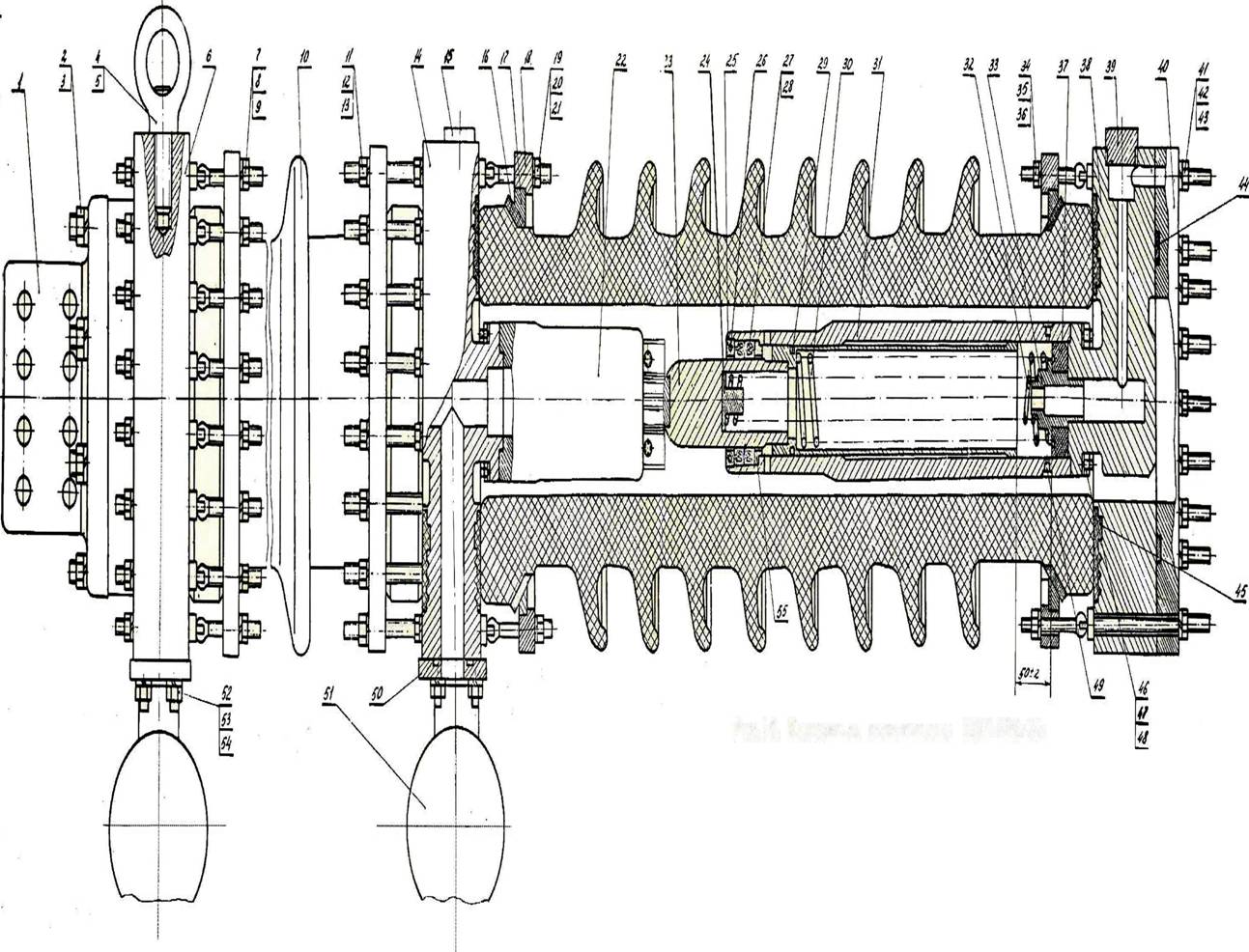

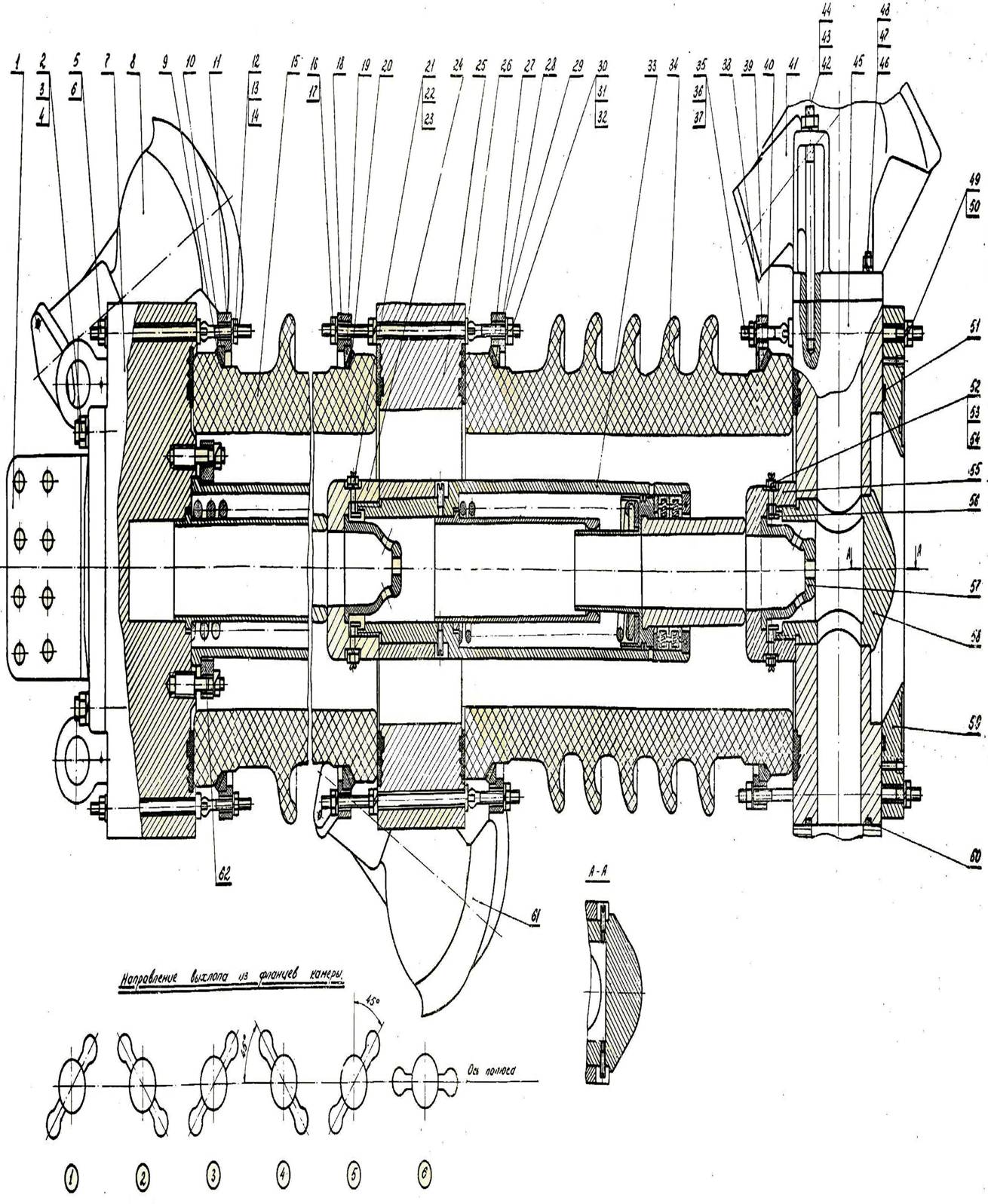

Рис. 17. Гасительная камера:

1 - вывод; 2, 42, 46 - гайки М16; 3, 43, 4,7 - шайбы пр. 16Н 4, 44, 48 - шпильки М16; 5, 12, 16, 21, 30, 35, 49, 52 - гайки М10;

6, 13, 17,22,31,36,50,53 - шайбы пр, 10Н; 7 - верхний фланец; 8,41,61 - выхлопные клапаны: 9,20, 27, 40 - прокладки; 10, 19 28, 39 - разрезные кольца; 11, 18, 29, 38 - нажимные кольца; 14 , 23 , 32, 37 , 54 - шпильки М10; 15, 34 - изоляторы; 24,55 - неподвижные контакты; 25 - средний фланец; 26, 51, 60 - уплотнения; 33 - механизм камеры; 45 - нижний фланец; 56 - гайка; 57 - сопло; 58 вкладыш; 50 - фланец; 62 - кольцо

Механизм камеры дугогасительной

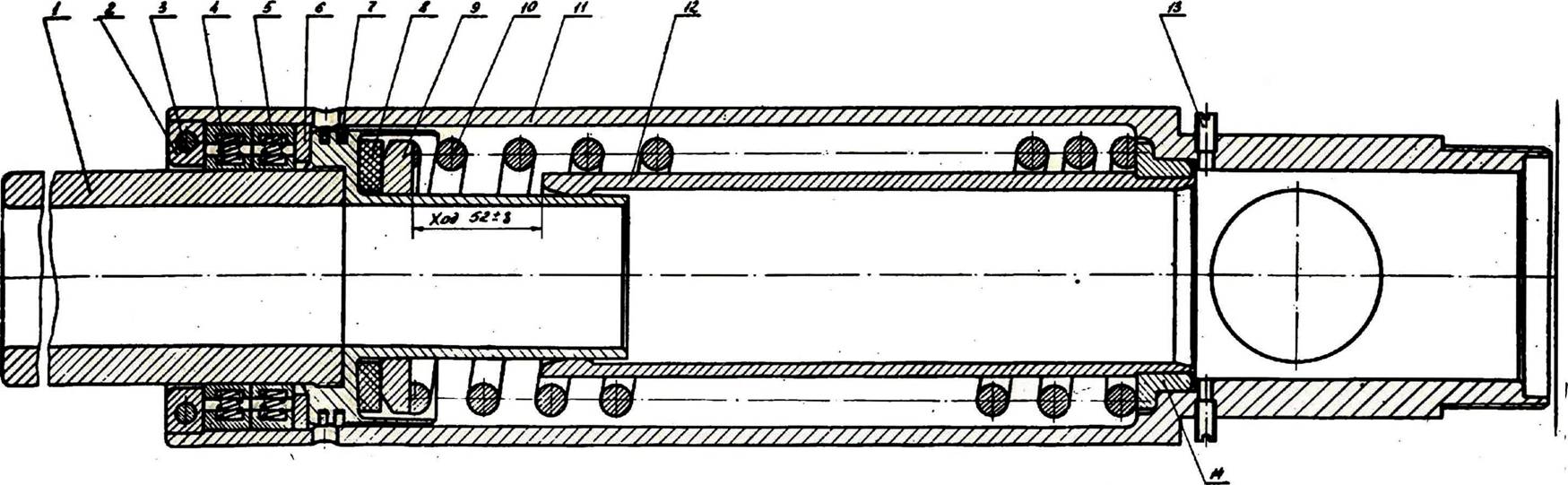

Рис. 18. Механизм камеры:

1 - контакт; 2 - крышка; 3 - штифт; 4 - скользящий контакт; 5,10 - пружины; 6 - нижнее кольцо; 7 - поршневое кольцо; 8 - буфер; 6 - кольцо; 11 - корпус механизма; 12 - направляющая; 13 - винт М8х18; 14 - втулка

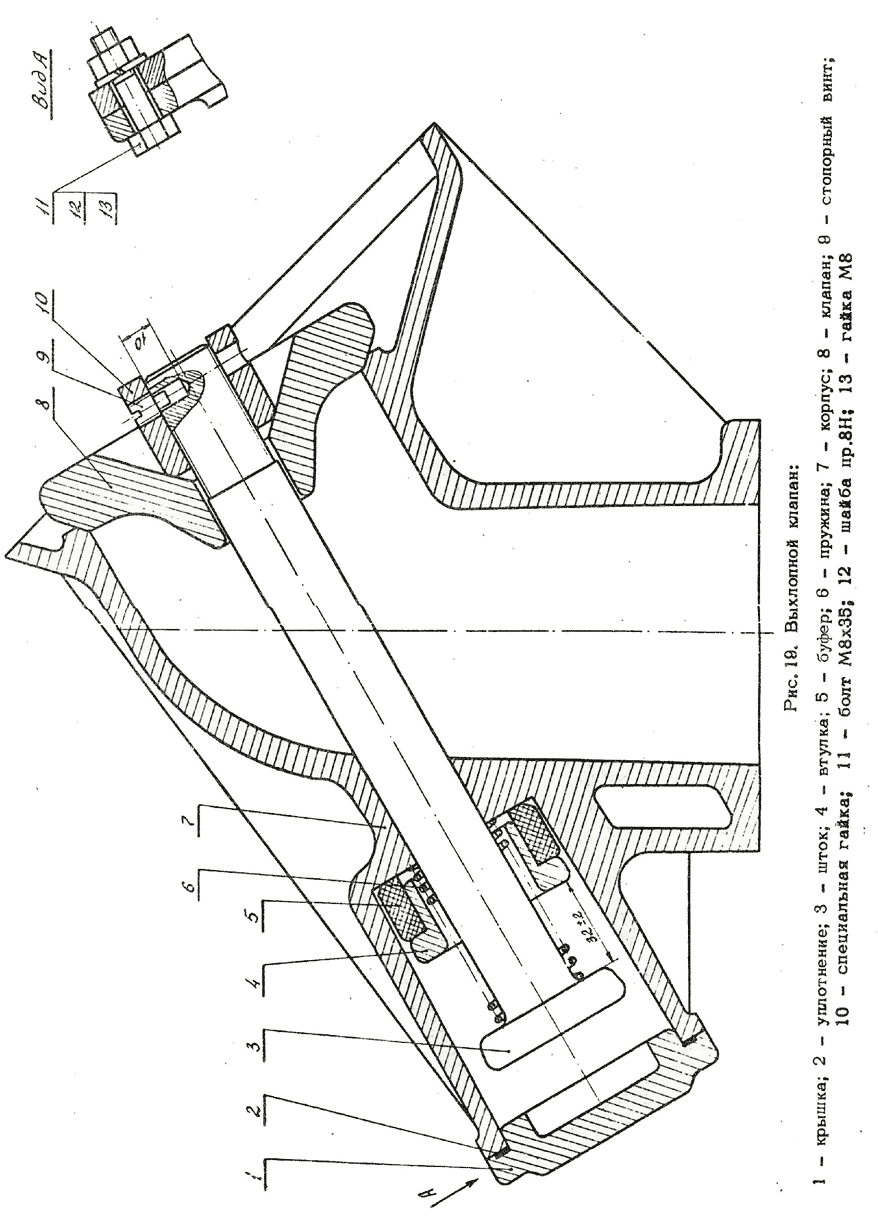

выхлопной клапан

Элемент омического делителя напряжения

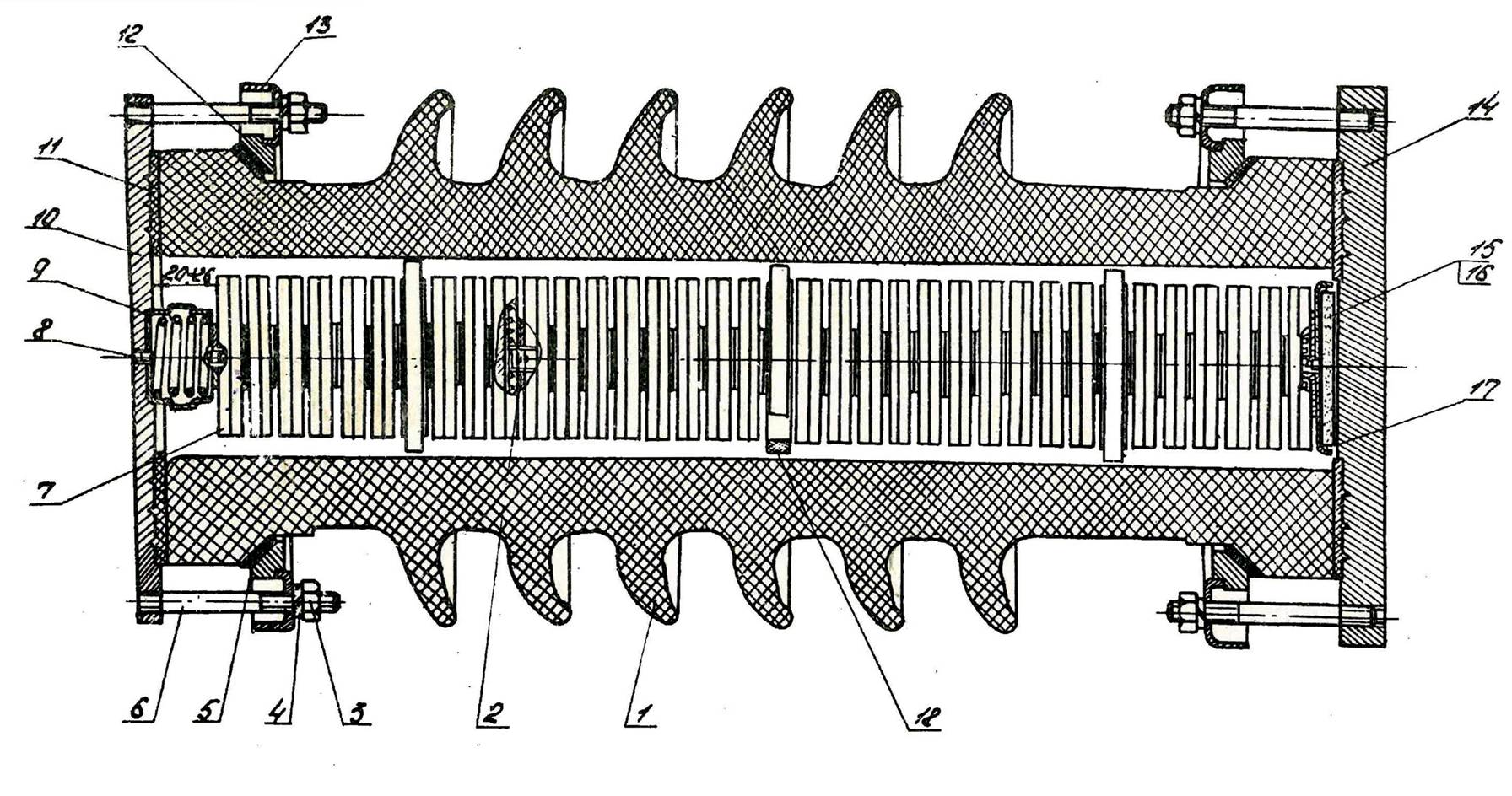

Рис. 22. Элемент омического делителя напряжения:

1 - изолятор; 2 - направляющий стержень; 3 - гайка М10; 4 - шайба пр*10Н; 5 - прокладка; 6 - шпилька М10х100; 7 - блок сопротивления; 8 - штифт М6х10; 9 - направляющая; 10, 14 - фланцы (верхний и нижний); 11 - уплотнительная шайба; 12 - разъемное кольцо; 13 - кольцо; 15 - мешочек; 16 - кристаллический хлористый кальций; 17 - коробка; 18 - уплотнительная шайба

Рис. 23. Узел присоединения трубок диаметром к дутьевым клапанам 32x36 и 25x28 мм

Узел присоединения трубок диаметром к дутьевым клапанам

(см.рис.6, узел П):

1 - уплотнительная шайба; 2 - болт М10х40, 3 - шайба пр. 10

Присоединение трубки к резервуару

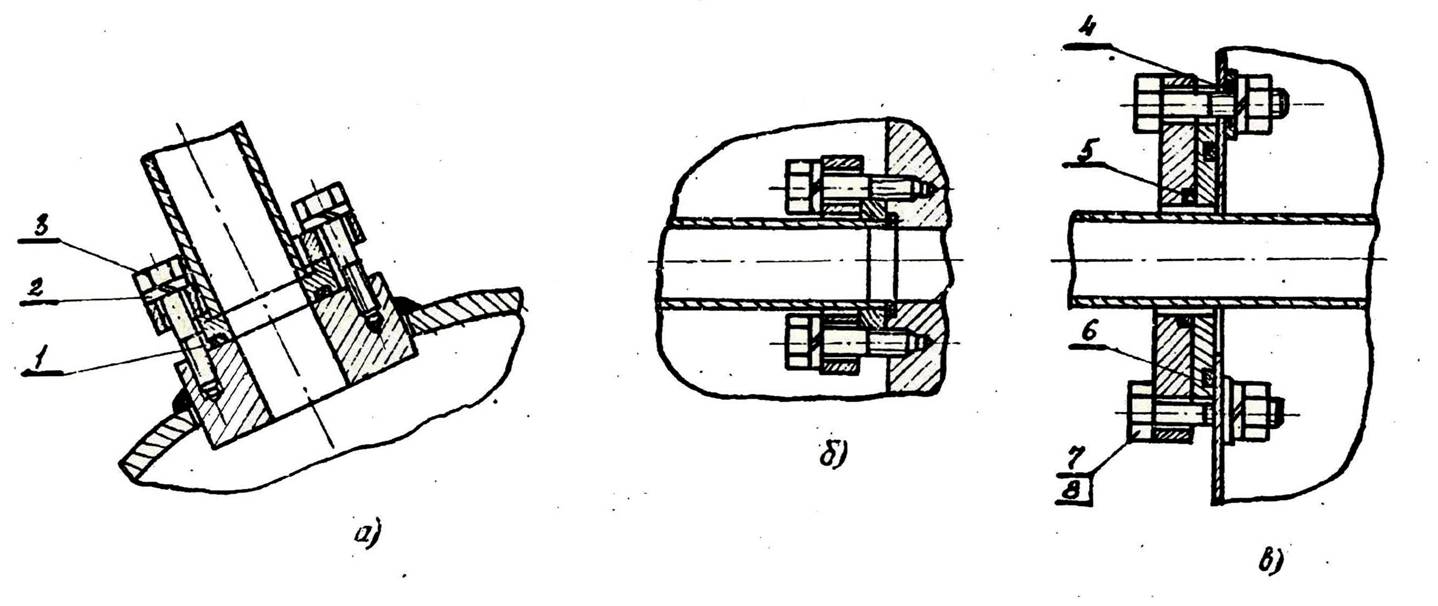

Рис. 25. Присоединение трубки к резервуару (Д); к блоку отключения (6) и проход трубки

через стенку шкафа (О):

1, 5, 6, 12 — уплотнительные шайбы: 2, 9, 11 шайбы пр.10; 3, 10. — болты М10х40; 4 — колпачок; 7 — болт M10x50; 8 — гайка М10

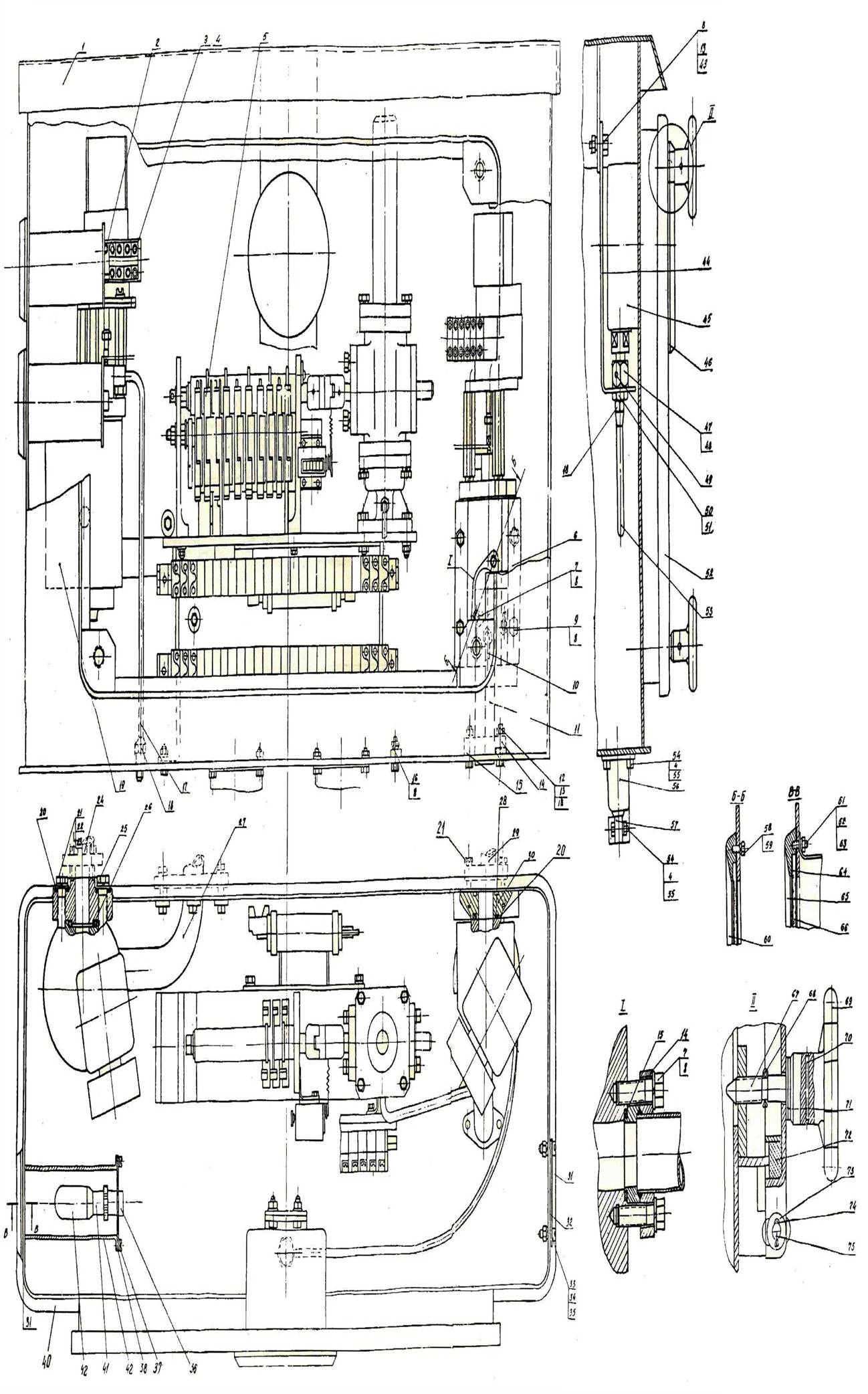

Рис.24. Шкаф управления:

Шкаф управления

1 - шкаф; 2 - электромагнит; 3 - винт М8х22; 4 - шайба пр 8; 5 - панель управления; 6 - блок включения; 7 - болт М10X40; 8 - шайба пр 10; 9 - болт М10х80; 10, 11, 17, 24, 27, 28, 53 - трубки; 12 - болт М10; 13 - гайка М10; 14 - фланец; 15, 26, 28, 48 - уплотнения; 16 - болт Ml0x20; 18,47 - ниппеля; 19 - блок отключения; 20,32,46,71,72 - прокладки; 21 - болт Ml6x70; 22 - шайба 16,5x3; 23 - шайба пр. 16;25,30 - бобышки; 31 - заглушка; 33 - винт М4; 34,38,62 - шайбы пр.4; 35,63 - гайка М4; 36 - втулка; 37 - винт М4х10; 39,52 - крышка; 40 - кожух; 41 - патрохц42 - лампа; 43 - болт М10х25; 44 - скоба; 45 - электроконтактный манометр; 49 - винт М4х8: 50 - гайка М 14x1,5; 51 - стопорная шайба 16; 54 - болт М8х25; 55 - гайка М8; 56 - кабельная муфта; 57 - зажим; 58 - болт М6х16; ,59 - шайба игр.6; 60 - рамка для приборов; 61 - шпилька М4х22; 64 - шайба; 65 - рамка; 66 - диск; 67 - специальный винт; 68 - шплинт 4x20; 69 - маховичок; 70 - валик; 73 - шайба 8,5x1; 74 - шплинт 2,5x12; 75 - ось.

Примечание. В шкафах управления выпуска последних лет место установки нагревательных элементов изменено.

Блок отключения

Рис. 27. Блок отключения:

1, 22 - стойки; 2 - пробка; 3,23 - шайбы при 12Н; 4 - болт М12х35,; 5, 14,25,37 - крышки; 8, 10, 13, 38, 45 - прокладки; 7 - поршневое кольцо; 8, 20 - поршни; 9, 27 - корпусы; 11, 44 - клапаны; J2, 40, 43 - пружины; 15, 28 - втулки; 16 - штифт; 17 - специальный винт; 18 - гайка; 19, 24 - штоки; 20 - болт М8хЗЗ; 21, 36 - шайбы пр. 8Н; 24 - шток; 29 - болт М10х35; 30 - шайба пр. 10; 31, 32 - пробки; 33 - болт М 10x40; 34 - шайба пр. 10Н; 35 - болт М8х25; 30 - вкладыш; 41, 46 - пробки; 42 - золотник.

Примечание. При регулировке выключателя допускается сверление в пробке двух отверстий диаметром 1,5 мм»

Блок включения

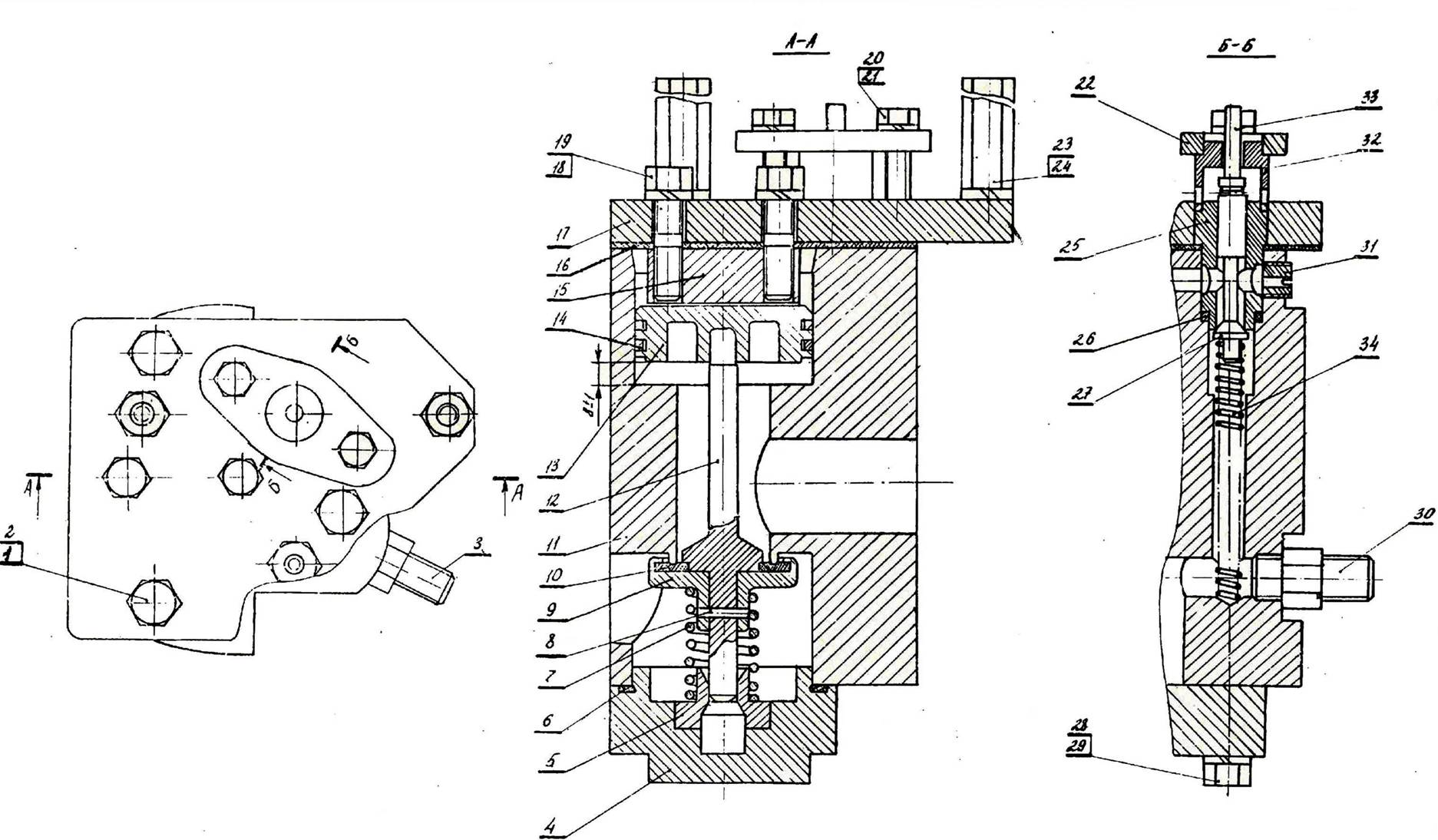

Рис. 28. Блок включения:

1 - болт М12х35; 2, 24 - шайбы пр. 12Н; 3,30 - ниппеля; 4, 17, 22 - крышки; 5, 15, 32 - втулки; 6 - уплотнение; 7, 34 - пружины; 8 - штифт; 9 - клапан включения; 10 - резиновая шайба; 11, 25 - корпусы; 12, 33 - штоки; 13 - поршень; 14 - поршневое кольцо; 16 - паронитовая прокладка; 18, 20 - болты М8х35; 19, 21 - шайбы пр. 8Н; 23 - стойка; 26 - уплотнительная шайба; 27 - клапан; 28 - болт Ml0x40; 29 - шайба пр. 10Н; 31 - пробка

Панель управления

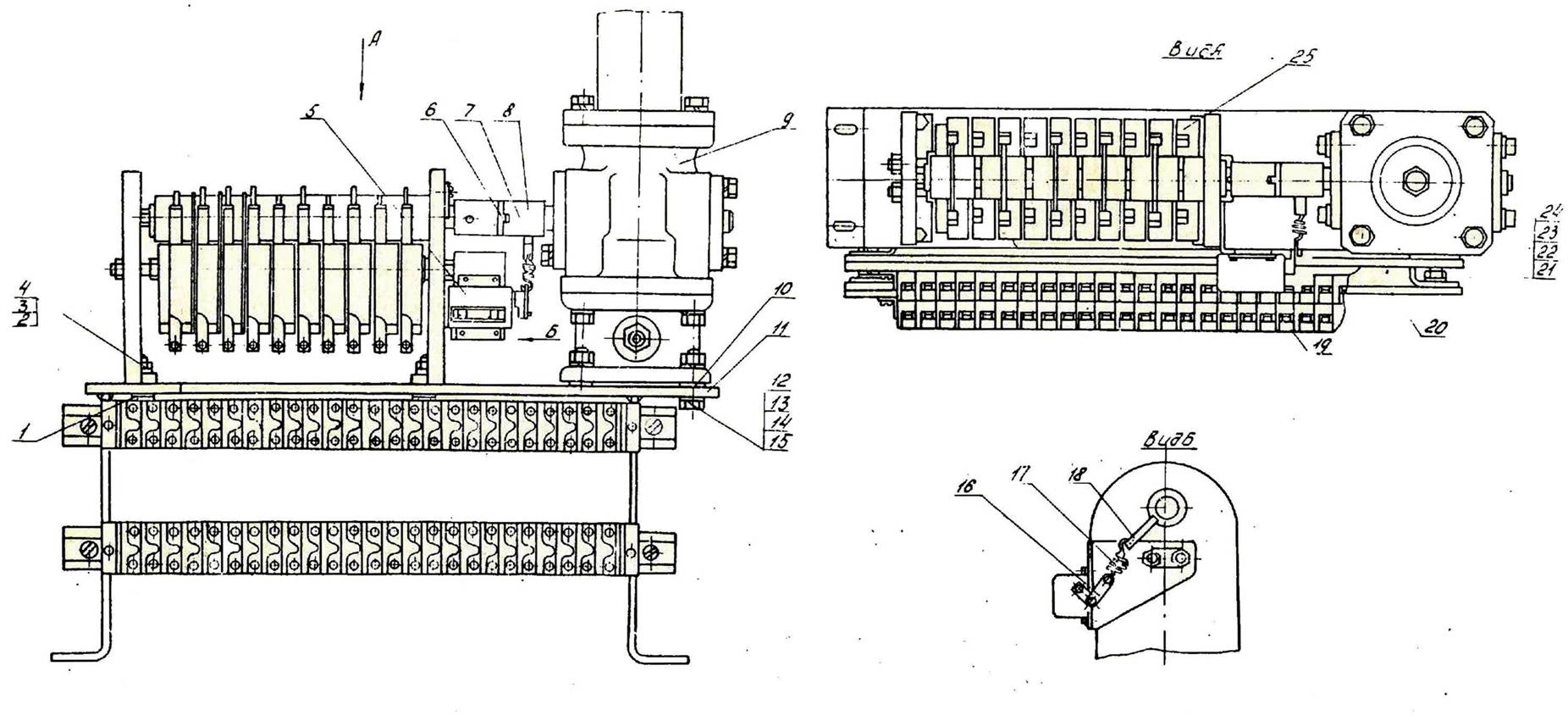

Рис. 29. Панель управления:

1, 23 - шайбы 8,5x1,5; 2 - болт М8х30; 3, 22 - шайбы пр. 8Н; 4, 21 - гайки М8; 5 - счетчик; 6 - сухарь; 7 - муфта; 8 - конический штифт 5x25; 9 - привод СБК; 10 - шайба 10,5x1,0; 11 - подставка; 12 - болт М 10x35; 13 - гайка М10; 14 - шайба пр. 10Н; 15 - шайба 10,5x2,0; 16 - тяга; 17 - пружина; 18 - палец; 19 - .кронштейн со счетчиком; 20 - узел выводов; 24 - винт М8х16; 25 - блок—контакты

Распределительный шкаф

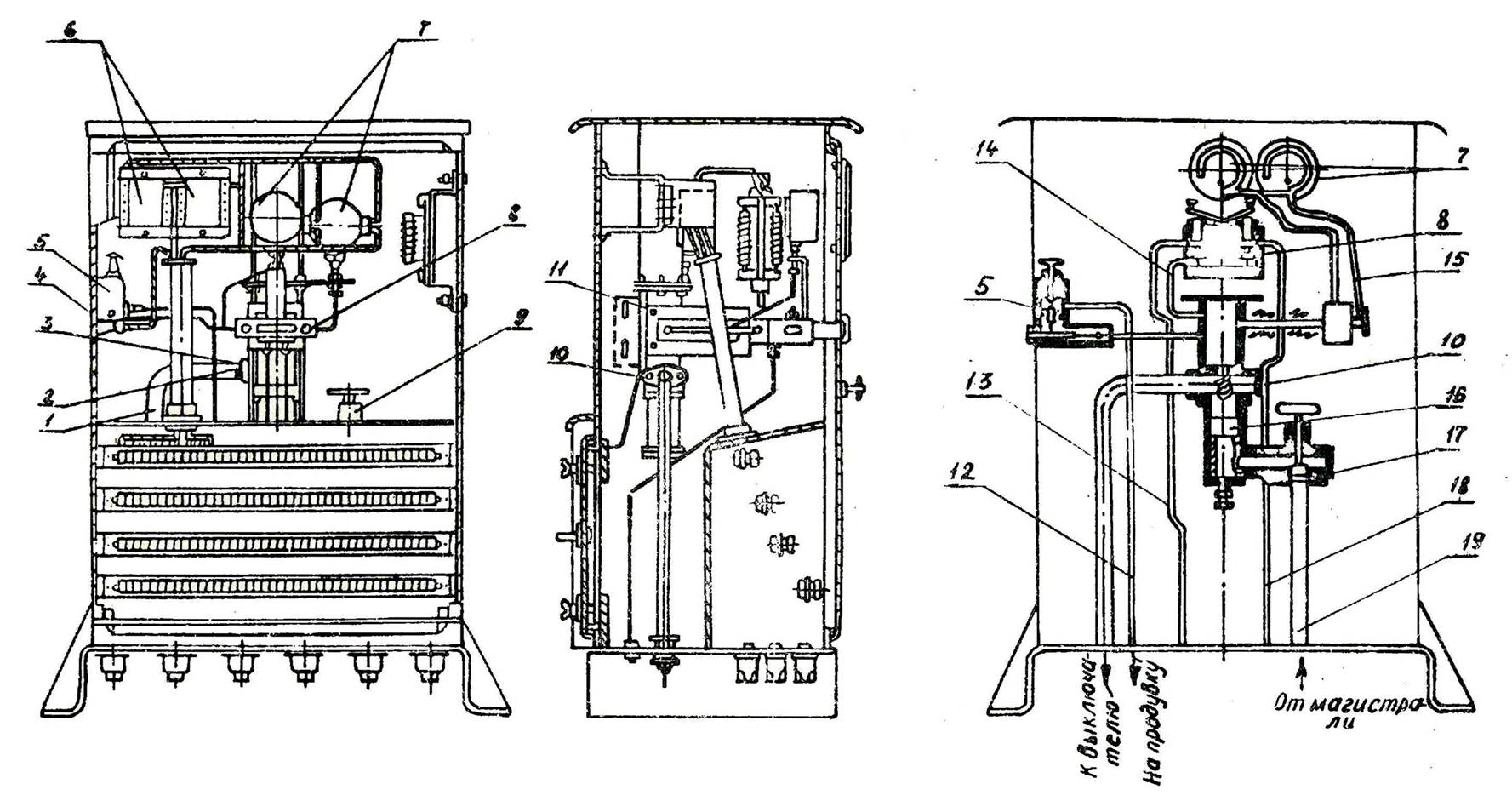

Рис. 32. Распределительный шкаф:

1, 12, 14, 15, 19 - трубки;2, 4 - болты М8; 3 - фланец; 5 - редукторный клапан; 6 - промежуточное реле; 7 - манометр; 8 - кнопочное устройство; 9 - входной вентиль; 10 - обратный клапан; 11 - болт М10; 13, 18 - трубки местного пневматического управления; 18 - фильтр; 17 - блок пневматических клапанов

Блок пневматических клапанов в распределительном шкафу

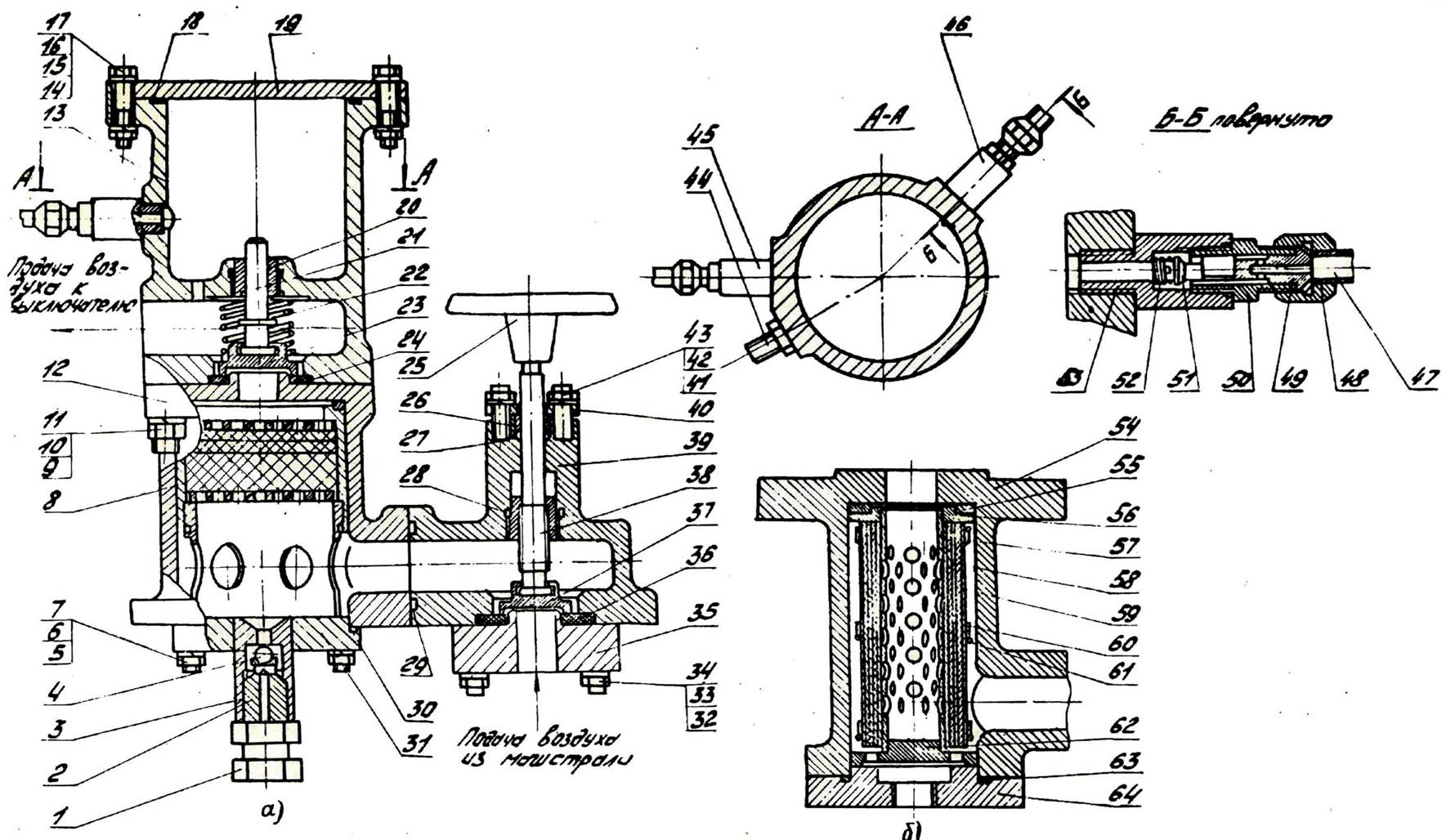

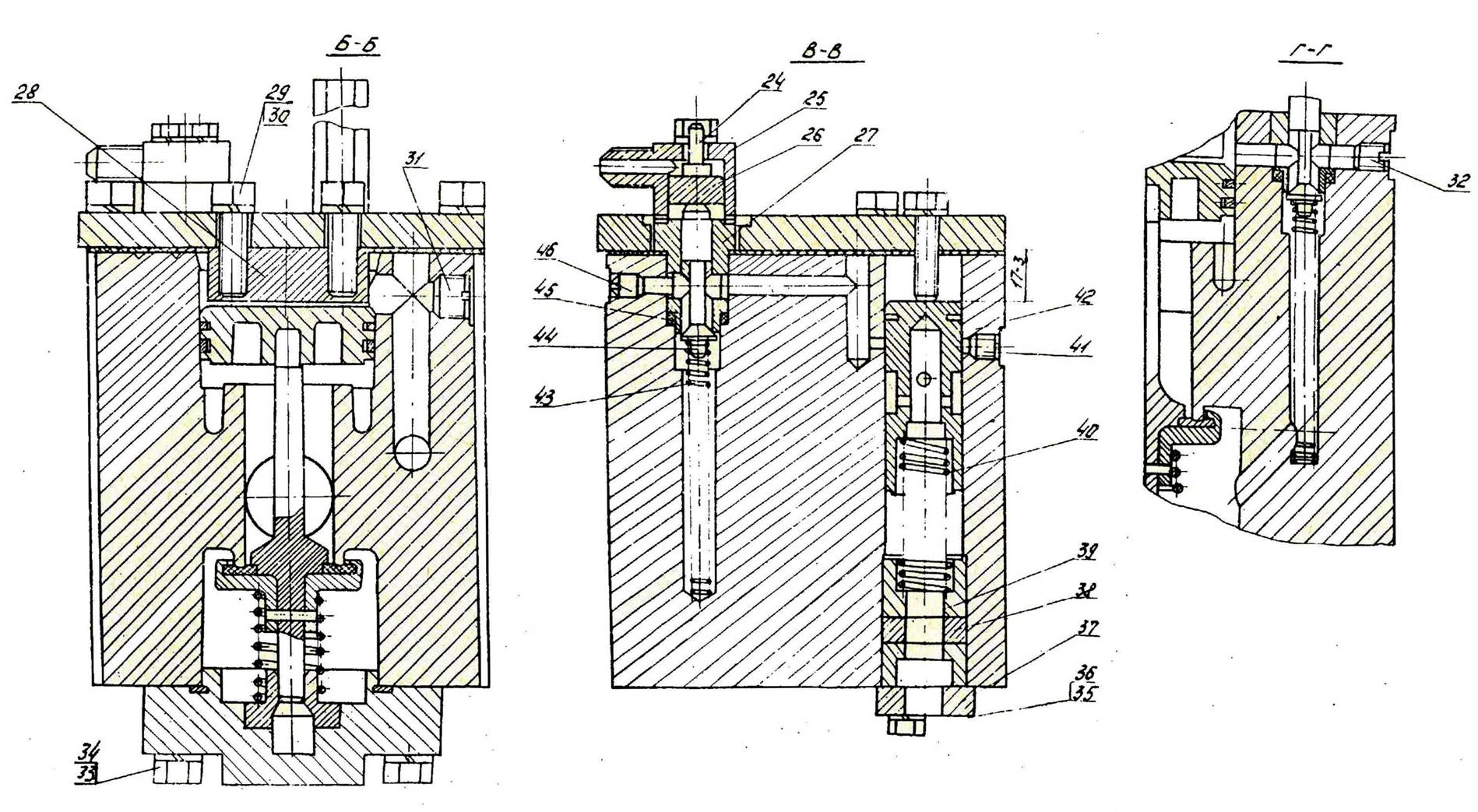

Рис. 33. Блок пневматических клапанов в распределительном шкафу (а) и фильтр конструкции ОРГРЭС (б):

1, 6, 10, 17, 33, 42 - гайки; 2, 44, 49 - ниппеля; 3, 12, 13 , 39, 53 , 54 - корпусы; 4 - шарик; 5, 9, 32, 41 - шпильки; 7, 11, 15, 16, 24, 27, 34, 36, 43 - шайбы; 8 - фильтр; 14 - болт; 18, 29, 30, 63 - прокладки; 19, 31, 35, 40, 64 - крышки; 20, 26, 28 - втулки; 21, 38 - штоки; 22, 52 - пружины; 23, 37, 45, 46, 51 - клапаны; 25 - маховик; 47 - трубка; 48 - специальная гайка; 50 - штуцер, 55 - уплотнение; 56 - верхний фланец; 57 - медная трубка; 58 - войлок; 59 - металлическая сетка; 60 - пластинчатый бандаж; 61 - проволочный бандаж; 62 - нижний фланец

Редукторный клапан в распределительном шкафу

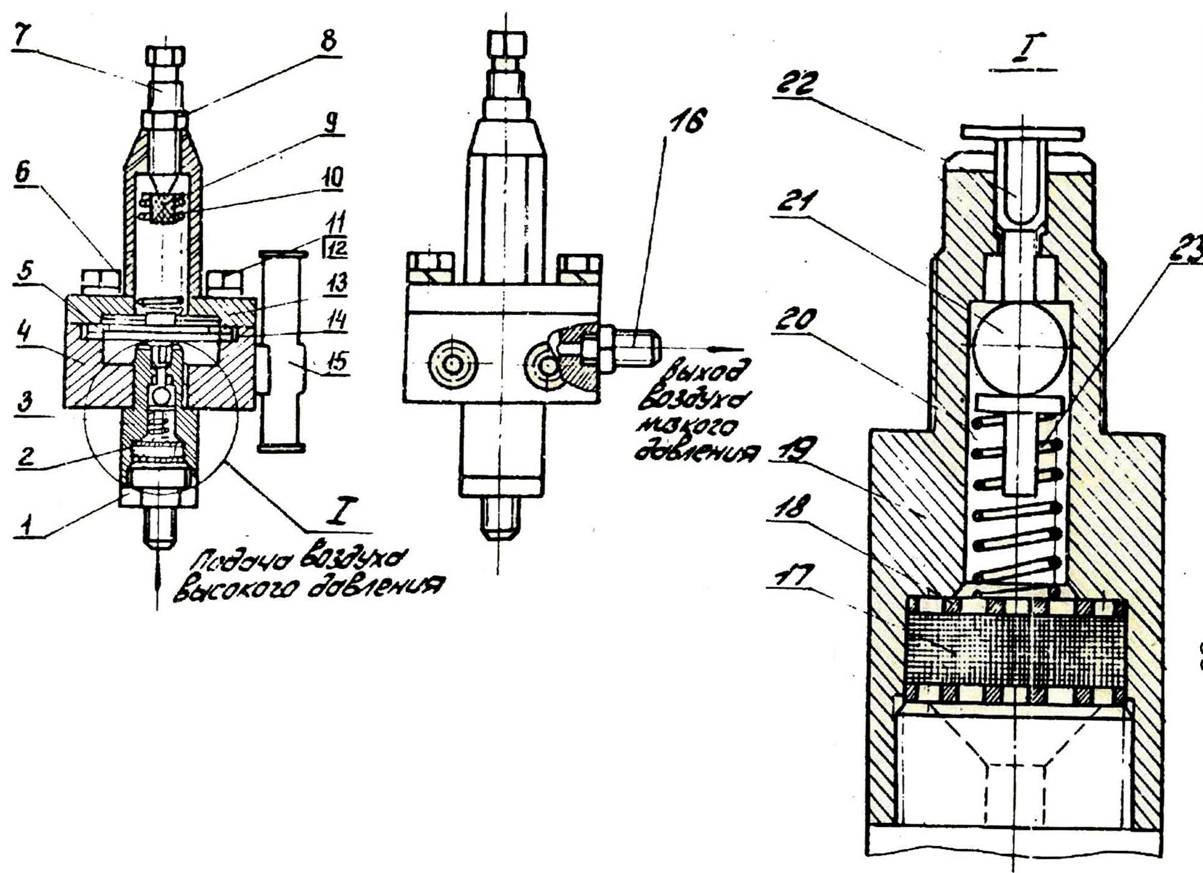

Рис. 35. Редукторный клапан в распределительном шкафу:

1,16 - ниппеля; 2 - фильтр; 3 - клапан; 4,13,19 - корпусы; 7,11 - болты; 8 - гайка; 9 - верхний упор; 10,23 - пружины; 12 - шайба; 14 - прокладка; 15 - подогреватель; 17 - сетка фильтра; 18 - грубый фильтр; 26,22 - штоки; 21 - шарик

1 - кнопка; 2 - винт; 3 - болт; 4 - шайба; 5 - крышка; 6, 11 - ниппеля;

7 - шайба;. 8 - прокладка; 9, 13 - корпусы; 10 - пружина; 12 - клапан

Узел установки заглушки

Крепление трубы к резервуару

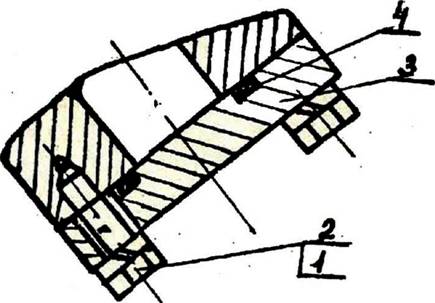

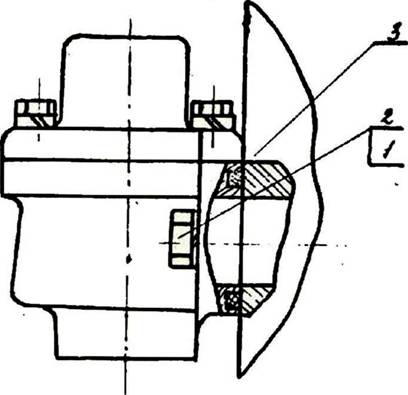

Рис. 37. Узел установки заглушки:

1 - болт М 10x30; 2 - шайба пр. 10;

3 - фланец; 4 - уплотнительная шайба

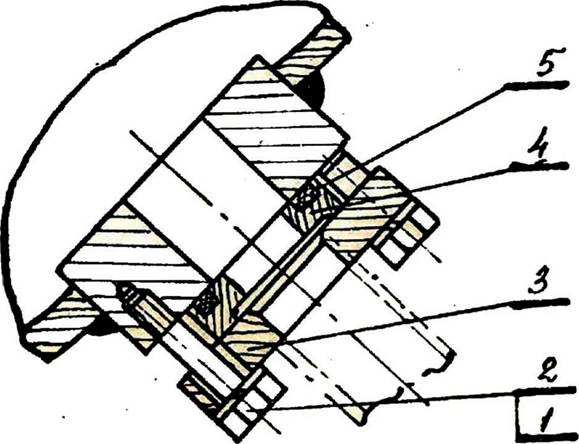

Рис. 38. Крепление трубы к резервуару:

1 - болт М 10x40; 2 - шайба пр. 10;

3 - фланец; 4 - кольцо; 5 - уплотнительная шайба

Кнопочное устройство отключения

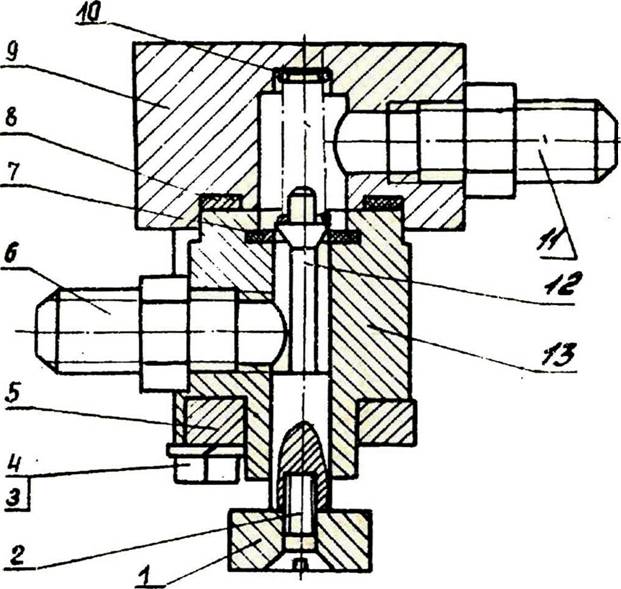

Рис.34. Кнопочное устройство отключения в распределительном шкафу:

Дутьевой клапан камеры

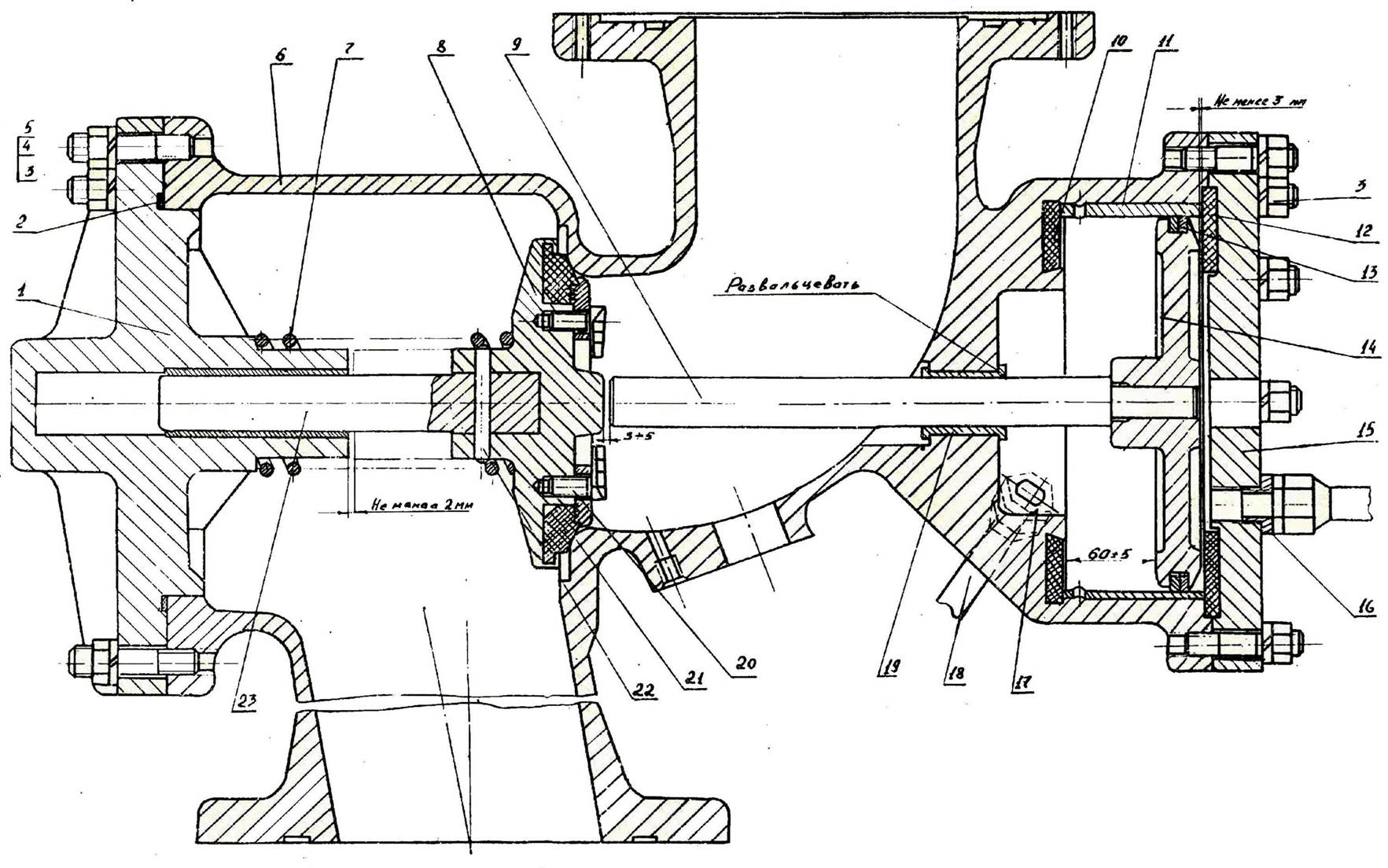

Рис, 38. Дутьевой клапан камеры:

1, 15 -крышки; 2, 10, 12, 16, 21 — уплотнения; 3 — гайка М16; 4 — шайба лр. 16; 5 — шпилька М16; 6 — корпус; 7 — пружина, 8 - клапан камеры, 9, 23 - шток; 11 - цилиндр; 13 - поршневое кольцо; 14 - поршень; 17 - ниппель, 18 - трубка; 19 - втулка, 20 - болт М12; 22 - валик 10/75

Узлы присоединения импульсного трубопровода

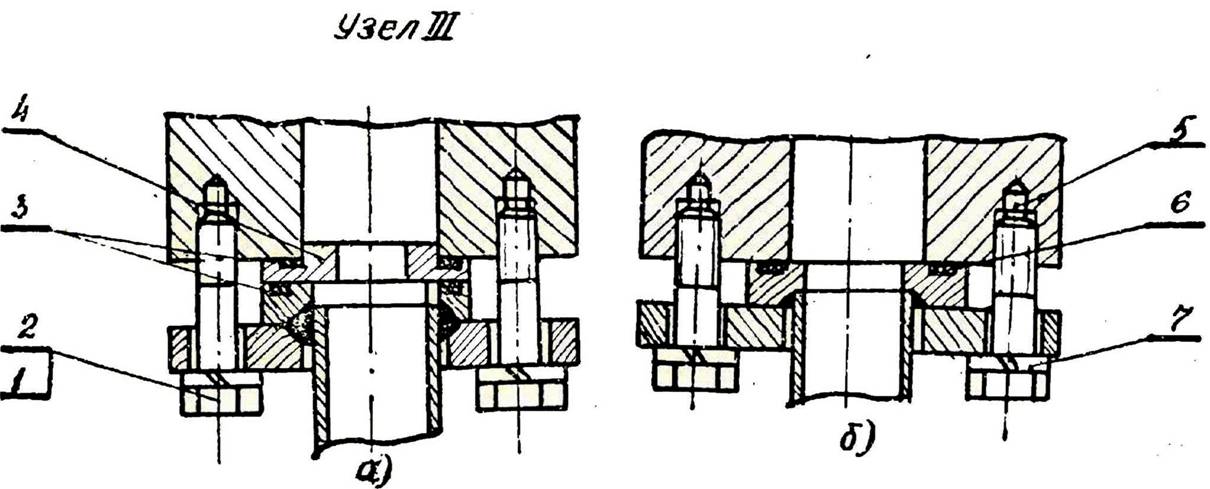

Рис. 40. Узлы присоединения импульсного трубопровода:

а - с дросселем; б - без дросселя; 1 - болт Ml2x50; 2, 7 - шайбы пр. 12; 3, 6 - уплотнительные шайбы; 4 дроссельная шайба; 5 - болт М12х45

Промежуточный клапан выключателя

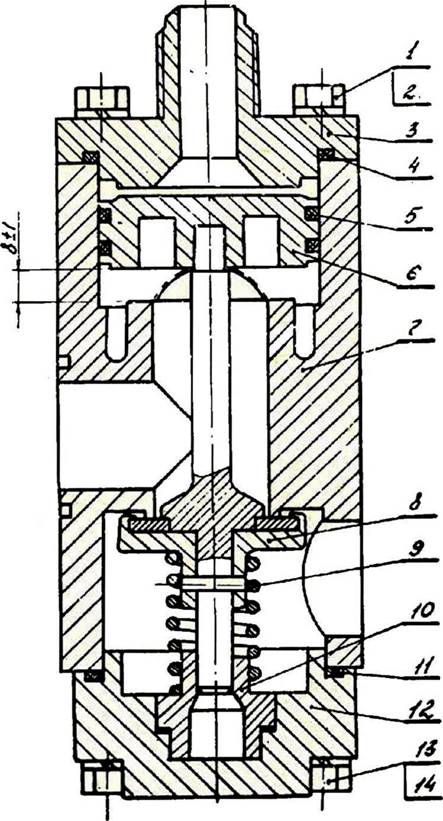

Рис. 39. Промежуточный клапан выключателя ВВН-330-15:

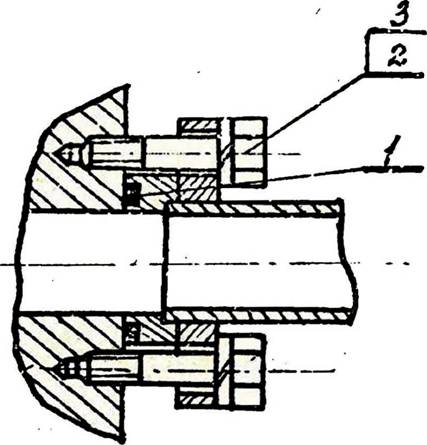

Рис. 41. Крепление обратного клапана:

1 - болт М 12x40; 2 - шайба пр. 12; 3 - уплотнительная шайба

1,13 - болты М8х25; 2,14 - шайбы пр. 8Н;3,12 - крышки; 4,11- уплотнения; 5 - поршневое кольцо; 6 - поршень; 7 - корпус; 8 - клапан; 9 - пружина; 10-втулка

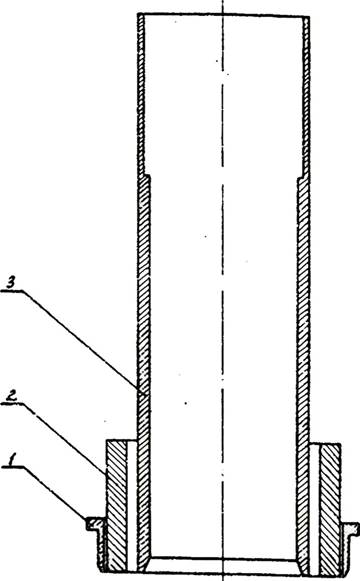

Рис, П-3. Приспособление для сборки скользящих контактов отделителя:

Приспособление для сборки скользящих контактов отделителя

Съемник для неподвижных контактов отделителя

1 - оправка; 2 - труба; 3 - втулка

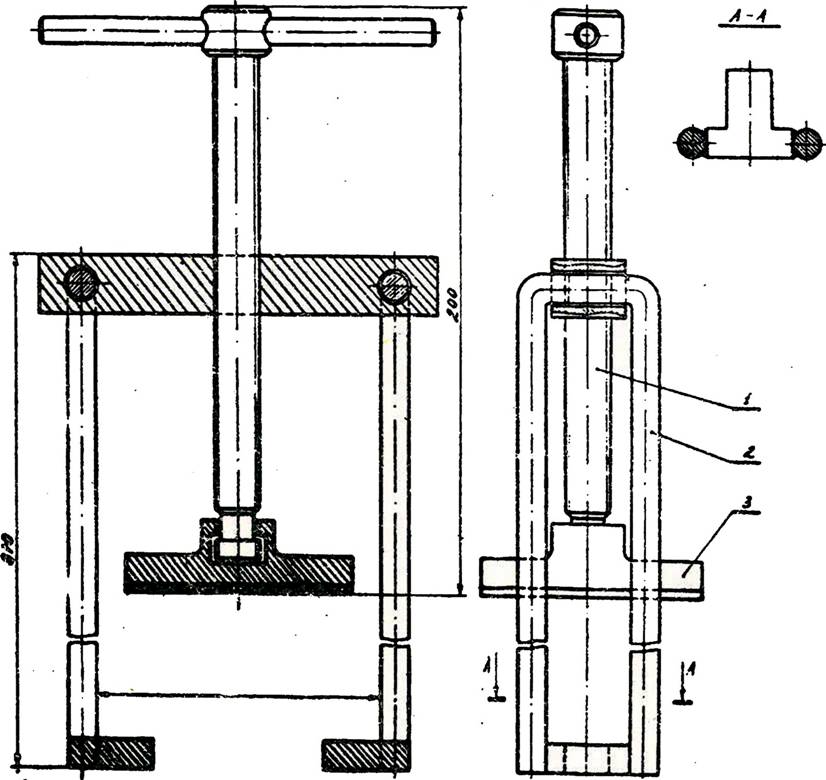

Рис. П-4. Съемник для неподвижных контактов отделителя: 1 - нажимной винт; 2 - захват; 3 - нажимная пята

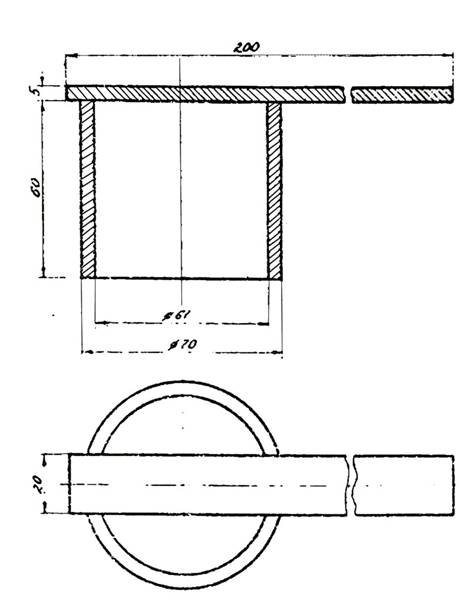

Приспособление для замера высоты подвижного контакта отделителя

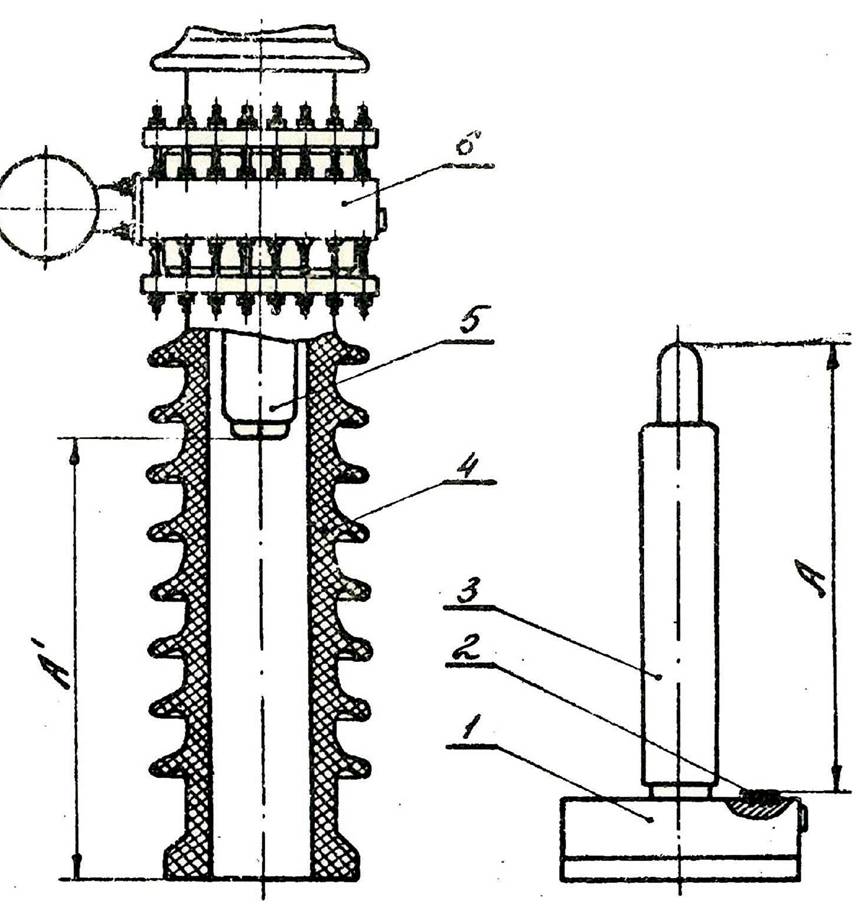

Рис.П—5, Приспособление для замера высоты подвижного контакта отделителя (материал Ст 3, ГОСТ 380-60).

Примечание. Сварку производить в местах сопряжения деталей.

Приложение 5

Масса основных узлов выключателей ВВН-220

УзелМасса узла, кг
Камера гасительная910
Отделитель600
Опорная колонка с нижним фланцем:
камеры440
отделителя365
Делитель напряжения:
омический270
ёмкостной400
Шины трубчатые40
Растяжка60
Изолятор опорный:
камеры165
отделителя137
Изолятор опорный:
камеры72
отделителя70,5
омического делителя напряжения30
Фланец нижний с деталями крепления трубчатых шин:
камеры94
отделителя75
