КОЭФФИЦИЕНТ ПУЛЬСАЦИИ

Смотри также по разделу:

Цилиндрическая освещенность

Коэффициент пульсации

Показатель дискомфорта

Световой поток газоразрядных источников света, питаемых от сети переменного тока 50 Гц, пульсирует с частотой 100 Гц, создавая вредные пульсации освещенности.

Глубина пульсаций потока (Кп.и) и освещенности (Кп) определяется формулами:

Значения Кп.и для некоторых случаев приведены в табл. 8-1. Для ламп типа ДРИ Кп.и составляет 20%. Ограничение Кп достигается:

включением ламп по схемам, обеспечивающим питание части ламп в светильнике отстающим, части ламп - опережающим током (только люминесцентные лампы);

поочередным присоединением соседних светильников в ряду (реже - соседних рядов) к разным фазам сети;

установкой в одной точке двух или трех светильников разных фаз (лампы типов ДРЛ и ДРИ);

питанием различных ламп в многоламповых люминесцентных светильниках от разных фаз.

Условия, при которых те или иные значения Кп соблюдаются и особой проверки не требуется, указаны в табл. 8-2.

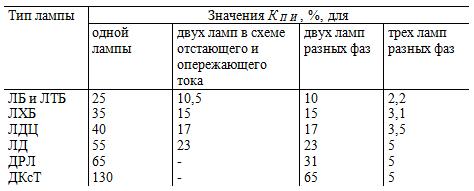

Таблица 8-1 Значения Кп.и для различных ламп и различных способов их включения

Для наиболее распространенных светильников с лампами типа ДРЛ в табл. 8-3 указаны для различных случаев расположения и фазирования светильников предельные отношения расстояния между светильниками L к расчетной высоте h, при которых соблюдаются нормированные значения Кп. Через b в таблицах обозначено расстояние между рядами. В случаях когда L : h указано в виде дроби, числитель относится к полям прямоугольной формы, знаменатель - к шахматному расположению светильников.

В случаях, не отраженных в табл. 8-2 - 8-3, производится индивидуальная проверка Кп под одним из светильников крайнего ряда по таблицам Свиридова (табл. 8-4 и 8-5).

В указанной точке определяется отдельно освещенность, создаваемая светильниками каждой фазы. Наибольшее значение принимается за 100%, остальные два выражаются в долях этой величины. Для ламп типа ДРЛ Кп определяется непосредственно по таблице, для люминесцентных ламп табличное значение умножается на Кп.и для данного типа ламп.

Пример. Помещение освещается двухламповыми светильниками с лампами типа ЛДЦ, включенными через ПРА типа 2УБИ (Кп.и - 40%).

В контрольной точке лампы различных фаз создают освещенность соответственно 250, 150, 75 лк, или, относя эти величины к наибольшему значению, 100, 60 и 30%. По табл. 8-4 находим коэффициент 36,9%. Окончательный Кп=36,9X0,4=15%.

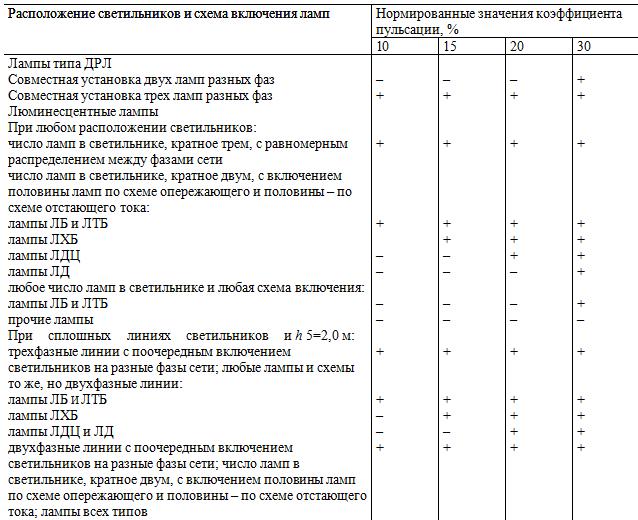

Таблица 8-2 Условия, при которых соблюдаются нормированные значения коэффициента пульсации (отмечены знаком "+")

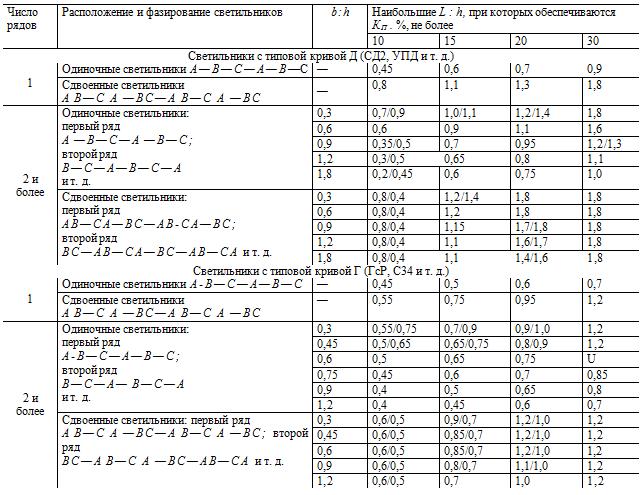

Таблица 8-3 Предельные расстояния между светильниками с лампами типа ДРЛ, при которых обеспечиваются нормированные значения Кп

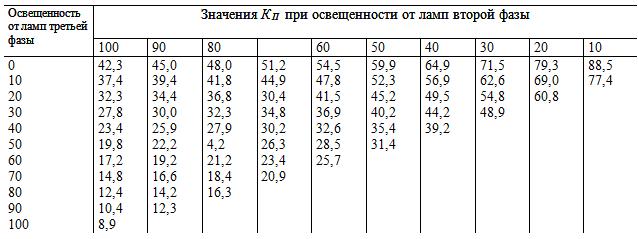

Таблица 8-4 Значения коэффициента пульсации в установках с люминесцентными лампами при условном значении Кпи=100% (освещенности указаны в процентах по отношению к фазе, лампы которой создают наибольшую освещенность)

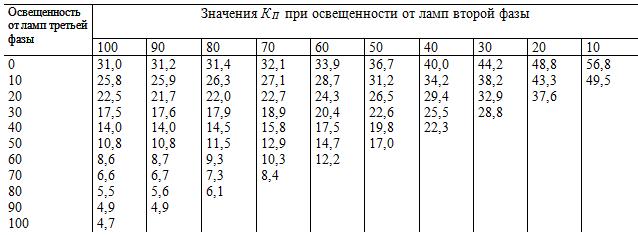

Таблица 8-5 Значения коэффициента пульсации в установках с лампами типа ДРЛ при значении Кпи = 65% (освещенности указаны в процентах по отношению к фазе, лампы которой создают наибольшую освещенность)
