Контакторы модульные KM

Контакторы модульные типа КМ торговой марки IEK предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А. Применяются для автоматизации и управления различными технологическими процессами, в том числе в системах освещения, кондиционирования, вентиляции и т.д.

Дополнительно по теме

Выключатели автоматические

Конструкция, тип, характеристика срабатывания автоматических выключателей. Выбор автоматических выключателей.

Характеристика автомат. выкл.

Устройства защитного отключения (УЗО)

Принцип работы, классификация и виды УЗО.

Выбор и применение УЗО

Причины срабатывания УЗО

Дифференциальные автомат. выкл.

Выключатели нагрузки

Ограничитель импульсных перенапряжений

Характеристика УЗИП.Область применения. Источники импульсных перенапряжений. Классификация электрооборудования по стойкости к перенапряжениям.

Дополнительные устройства

Контакты состояния, расцепители, кнопки управления модульные.

Таймер электронный

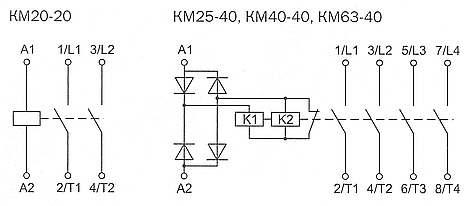

Электрические схемы КМ

Параметр

Серия КМ

КМ20-20

КМ25-40

КМ40-40

КМ63-40

Категория применения

АС-1, АС-7а, АС-7Ь

АС-1, АС-7а

АС-1, АС-7а

АС-1, АС-7а

Количество полюсов

2

4

4

4

Номинальное рабочее напряжение Ue, В

230

400

400

400

Номинальное напряжение по изоляции Ui, В

500

500

500

500

Номинальный рабочий ток le, А

АС-1

20

25

40

63

АС-7а

20

25

40

63

АС-7Ь

9

-

-

-

Номинальный тепловой ток Ith, А

20

25

40

63

Рассеиваемая мощность, Вт/полюс

1

1,2

3

6

Номинальное напряжение катушки управления Uc, В~

230

230

230

230

Пусковой ток катушки управления, мА

30

60

60

94,5

Ток удержания катушки управления, мА

18

12

12

12

Потребляемая мощность катушки управления в режиме включения, не более

~ ВА

8,5

3

3

3

- Вт

-

3

3

3

Потребляемая мощность катушки управления в режиме удержания, не более

~ ВА

4

3

3

3

- Вт

-

3

3

3

Диапазоны напряжения управления

Замыкание

195 ... 253

195 ... 253

195 ... 253

195 ... 253

Размыкание

46 ... 172

46 ... 172

46 ... 172

46 ... 172

Номинальный условный ток короткого замыкания, А

3000

3000

3000

3000

Максимальное сечение присоединяемых одножильных проводников, мм2

6

25

25

25

Механическая износостойкость, коммут. циклов

Электрическая износостойкость, коммут. циклов

Степень защиты

IP20

IP20

IP20

IP20

Габаритные размеры (ГхШхВ), мм

66x18x85

66x54x86

66x54x86

66x54x86

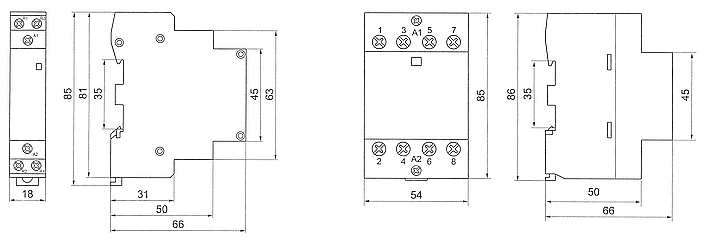

Габаритные размеры

Схемы применения контактора КМ

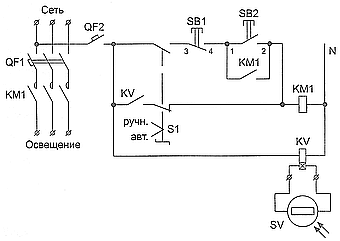

Управление освещением

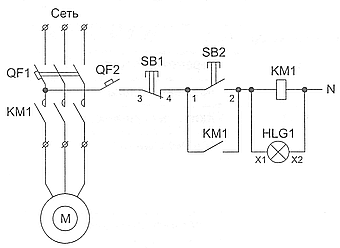

Управление электродвигателем

QF1 и QF2 - автоматические выключатели;

КМ1 - контактор модульный;

KV- реле освещения;

SV - фотоэлемент;

М - двигатель;

HLG1 - лампа (зеленая);

SB1 и SB2 - кнопки модульные КМУ11 (без фиксации нажимных кнопок в нижнем положении).

Наличие диодного моста в схеме контактора позволяет:

  • обеспечить низкий уровень шума при срабатывании;
  • обеспечить высокое быстродействие;
  • не создавать импульсных помех.
