Дифференциальные автоматические выключатели - УЗО со встроенной защитой от сверхтоков. Они служат для комплексной защиты людей, электрооборудования и электропроводки и выполняют функции как устройства защитного отключения, так и автоматического выключателя.
Конструктивной особенностью дифференциальных автоматических выключателей является то, что механизм размыкания силовых контактов запускается при воздействии на него любого из трех элементов - катушки с сердечником токовой отсечки, реагирующей на ток короткого замыкания, биметаллической пластины, реагирующей на токи перегрузки и магнитоэлектрического расцепителя, реагирующего на дифференциальный ток.
Дополнительно по теме
Устройства защитного отключения (УЗО)
Дифференциальные автомат. выкл.
Ограничитель импульсных перенапряжений
Дифференциальные автоматические выключатели серии АВДТ-63
АВДТ-63 реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток (тип А), что позволяет без ограничений применять его в зданиях и жилых помещениях, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины и др.)
Особое отличие дифференциальных автоматов EKF в наличии электромеханического УЗО типа А (для электромеханического АВДТ) и блока защиты от перенапряжения (для электронного АВДТ).
Параметры |
Значения |
Коммутационная износостойкость, кол-во циклов Механическая износостойкость, кол-во циклов Количество полюсов Номинальный ток, А Дифференциальный ток, мА Сечение подключаемого провода, мм кв. Номинальная частота сети, Гц Диапазон рабочих температур окружающей среды, °С Климатическое исполнение Предельная коммутационная способность Icn, кА Количество модулей по 18 мм Характеристика отключения Тип УЗО |
20000 20000 2 6, 10, 16, 25, 32, 40, 50 30, 100 16 50 от -25 до +40 УХЛ4 6 2 С А |
Дифференциальные автоматические выключатели серии АД-2, АД-4, АД-2S, АД-4S
Характеристика:
- Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
- Встроенная защита от перенапряжения.
- Контакты выполнены из бескислородной меди.
- Корпус изготовлен из не поддерживающей горение пластмассы.
- Возможность подключения посредством гребенчатой шины.
Параметры |
Значения |
Коммутационная износостойкость, кол-во циклов Количество полюсов Номинальный ток, А Дифференциальный ток, мА Сечение подключаемого провода, мм кв. Номинальная частота сети, Гц Диапазон рабочих температур окружающей среды, °С Климатическое исполнение Предельная коммутационная способность Icn, кА Количество модулей по 18 мм Характеристика отключения Тип УЗО |
10000 2, 4 6, 10, 16, 20, 25, 32, 40, 50, 63 30, 100, 300 25 50 от -25 до +40 УХЛ4 4,5 4, 8 С АC/S |
Дифференциальные автоматические выключатели серии АД12 и АД14
В аппарате предусмотрена индикация срабатывания от дифференциального тока. В качестве коммутационного аппарата использованы автоматические выключатели серии ВА47-29. Возможность дополнения контактами состояния.
Номинальный откл. дифф. ток, мА |
Характеристика автоматического выключателя |
Номинальный ток, А |
|
АД12 |
АД14 |
||
10 |
С |
6 10 16 25 32 40 |
6 10 16 - - - |
30 |
С |
10 16 20 25 32 40 50 63 |
10 16 - 25 32 40 50 63 |
В |
50 63 |
- - |
|
100 |
С |
10 16 25 32 40 50 63 |
- 16 25 32 40 50 63 |
300 |
С |
- 25 - 40 50 63 |
16 25 32 40 50 63 |
Электрические схемы
Условное графическое обозначение

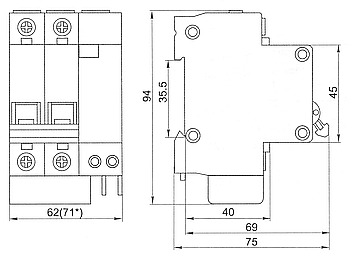

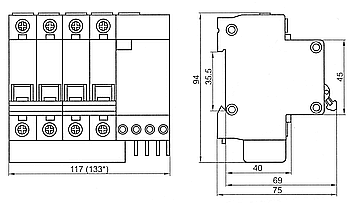

Габаритные размеры
*Размер для устройств с номинальным током больше 40А
Дифференциальные автоматические выключатели серии АВДТ32
Быстродействующие защитные выключатели обеспечивают защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования и защиту от перегрузки и короткого замыкания.
При монтаже выключателя необходимо строго соблюдать фазировку в соответствии с маркировкой, нанесенной на корпусе, т.к. тепловой и электромагнитный расцепители расположены в фазном полюсе аппарата. Высокое быстродействие дифференциальной защиты, не более 40 мс. Предельная отключающая способность составляет 6000 А. Реализована возможность одновременного присоединения как шиной (pin или fork), так и гибким проводником.
Номинальный откл. дифф. ток, мА |
Характеристика автоматического выключателя |
Номинальный ток, А |
10 |
В |
16 25 6 10 16 20 25 32 40 40 50 63 |
30 |
С |
|
100 |
||
