Автоматы защиты двигателей Susol

Автоматы защиты двигателей рассчитаны на токи до 100 А. Высокая эффективность за счёт многофункциональности и компактности.

Компактная конструкция и наиболее эффективные решения для управления электродвигателями

Автоматы защиты двигателей

Meta-MEC MMS

* Функции

Защита групповых цепей
Защита цепей
Защита электродвигателей
Защита пускателей
Температурная компенсация в широком диапазоне
Защита от обрыва фазы
Соответствие стандартам
IEC60947-2 и IEC60947-4-1
UL508 (разделы "Устройства ручного управления электродвигателями" и "Совмещённые устройства управления электродвигателями - пускатели типа Е"
CSA C22.2NO.14
GB14048
Наличие сертификатов
Сертификат КЕМА СВ
Декларация о соответствии нормам ЕС
Наличие в перечнях UL
Сертификат CSA
Сертификат ССС

* Конструктивные особенности

Ширина: на токи до 32 А - 45 мм, на токи до 63 А - 55 мм, на токи до 100 А - 70 мм
Три положения рукоятки: ВКЛ-ОТКЛ- РАСЦЕПЛЕНИЕ
Полный набор стандартных принадлежностей
Запирание ручки в отключенном положении
Характеристика срабатывания от перегрузки: класс 10
Проверка расцепителя
Контактные выводы с защитой от прикосновений
Возможность крепления на монтажной рейке и на ровной поверхности

MMS 11 моделей

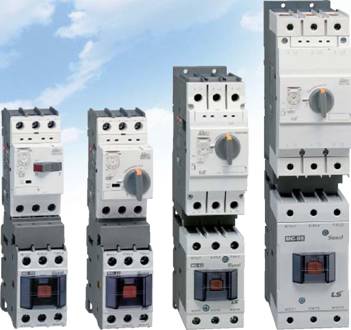

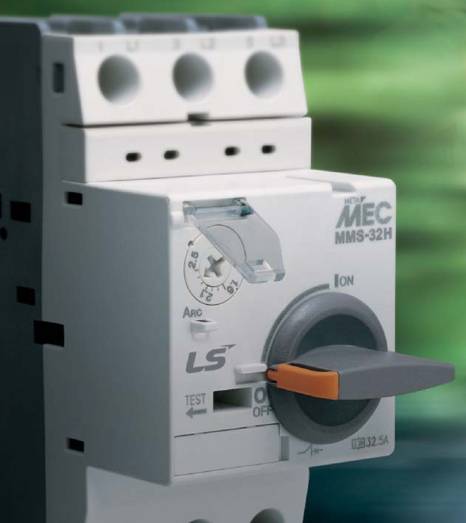

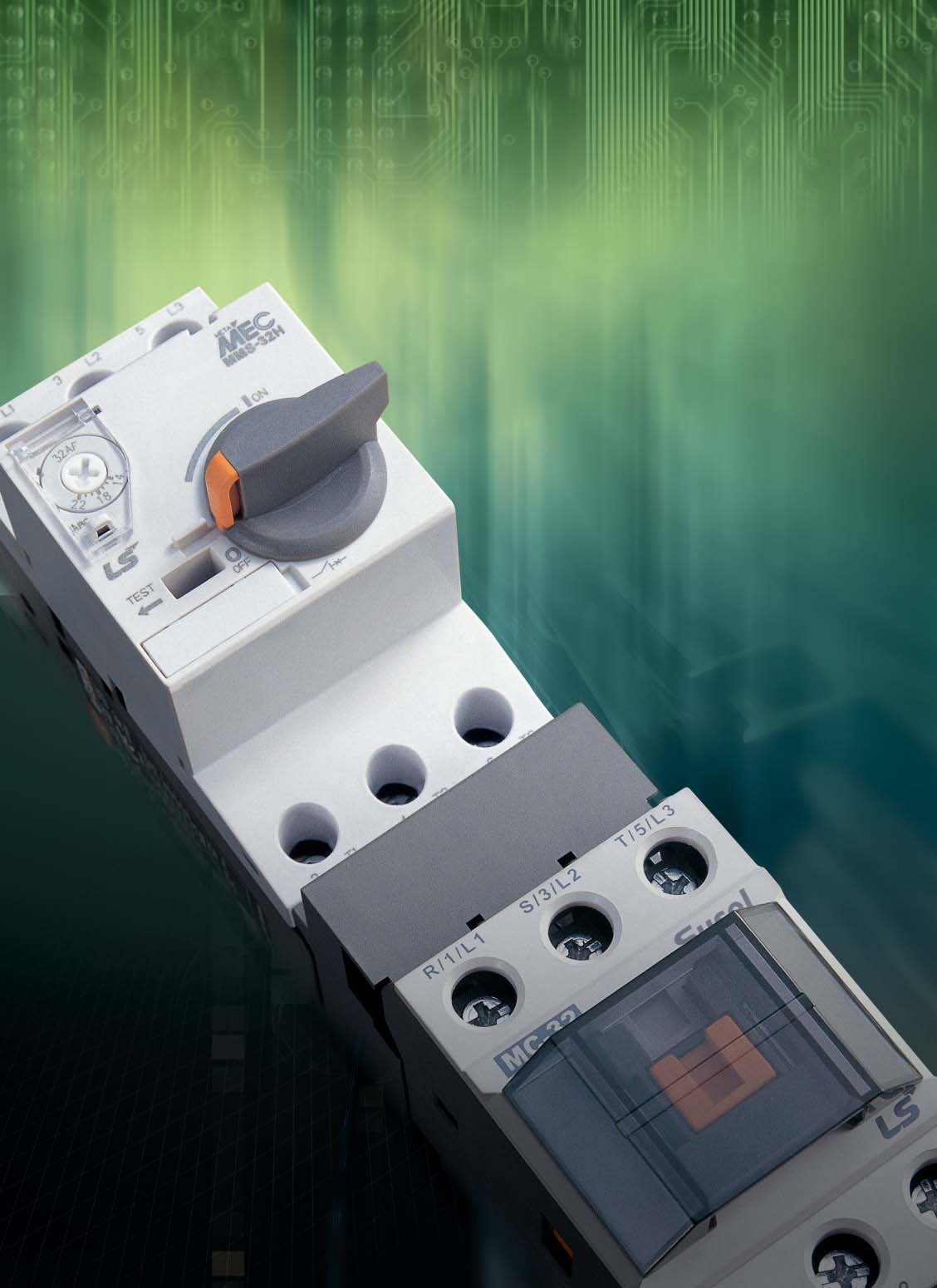

Автомат защиты двигателя MMS

Автомат защиты двигателя сочетает в себе отличные характеристики и высокую надёжность, защищает от коротких замыканий, перегрузок и обрыва фазы. Соответствует стандартам IEC и UL, применяется во всём мире.

Превосходные характеристики

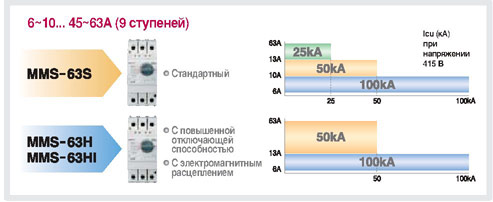

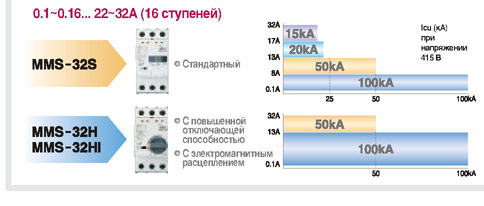

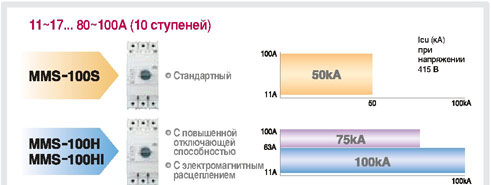

Отключающая способность пускателей типоразмеров 32-63 AF равна 50 и 100 кА, а для типоразмера 100 AF - 75 и 100 кА.

Типоразмер 100 AF

Типоразмер 63 AF

Типоразмер 32 AF

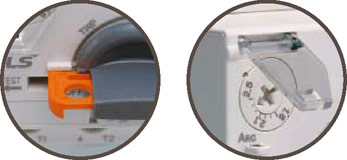

Фиксатор ручки Крышка управления регулировки

Крышка управления регулировки

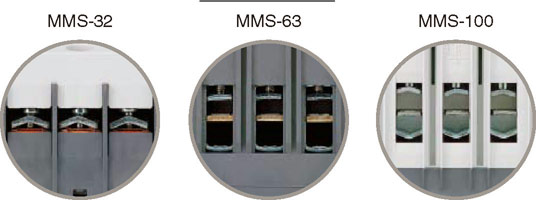

Контактные зажимы

Принадлежности

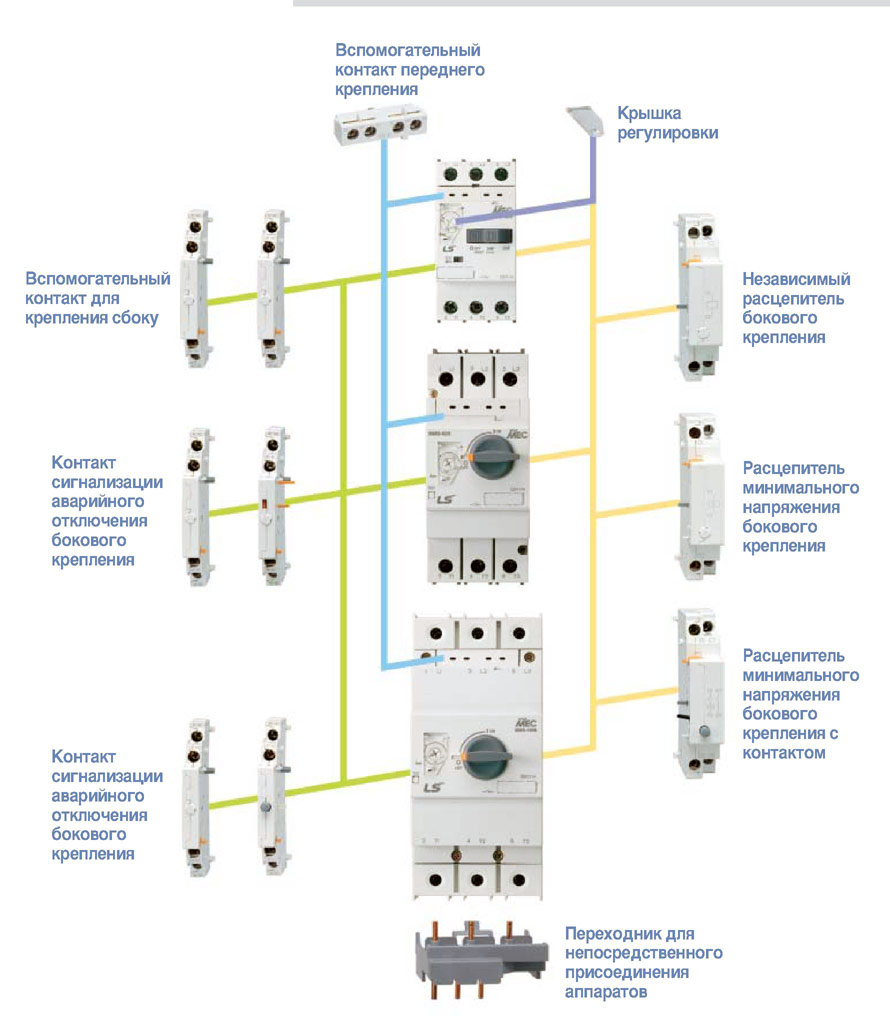

Принадлежности автоматов

Все принадлежности являются быстроустанавливаемыми и общими для пускателей всех типоразмеров (от 32 до 100 AF)

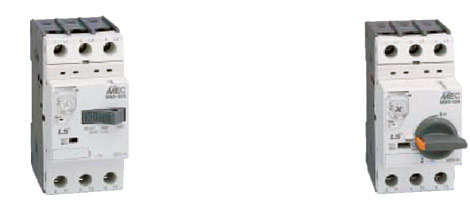

Автоматы защиты двигателей MMS Meta-MEC

Автоматы защиты двигателей MMS Meta-MEC параметры

Типоразмер				32 AF
Тип	с регулировкой тока			MMS-32S									MMS-32H
Тип	мгновенного срабатывания			-									MMS-32HI
Отключающая способность				Стандартная									Высокая
Тип рукоятки управления				Коромысло									Поворотная
Число полюсов								3					3
Номинальное рабочее напряжение, Ue							До 690 В						До 690 В
Номинальная частота, Гц							50/60 Гц						50/60 Гц
Номинальное напряжение изоляции, Ui								690 В					690 В
Номинальное импульсное выдерживаемое напряжение, Uimp								6 кВ					6 кВ
Категория применения		IEC 60 947-2 (выключатель)						A					A
		IEC 60 947-4 (пускатель)						AC-3					AC-3
Механическая износостойкость (циклов)								100,000					100,000
Электрическая износостойкость(циклов)								100,000					100,000
Число коммутаций в		час, не более						25					25
Диапазон температурной компенсации (эксплуатационный)							от -20 до +60 °С						от -20 до +60 С
Ток отсечки							13 х Ie max.						13 х Ie max.
Защита от перегрузки								0					0
Защита от обрыва фазы								0					0
Отображение срабатывания расцепителя								х					х
Функция проверки								0					0
Масса, г								320					360
Номинальная наибольшая отключающая способность, кА	Номинальный рабочий ток, Ie д		Диапазон регулировки уставки теплового	220 B 240 B 230 B		415 B 400 B		460 B 440 B	525 B 500 B		690 B 600 B		220 B 240 B 230 B		415 B 400 B		460 B 440 B	525 B 500 B		690 B 600 B
			расцепителя, А	Icu	Ics	Icu	Ics	Icu Ics	Icu	Ics	Icu	Ics	Icu	Ics	Icu	Ics	Icu Ics	Icu	Ics	Icu	Ics
	0.16		0.1~0.16	100	100	100	100	100 100	100	100	100	100	100	100	100	100	100 100	100	100	100	100
	0.25		0.16~0.25	100	100	100	100	100 100	100	100	100	100	100	100	100	100	100 100	100	100	100	100
	0.4		0.25~0.4	100	100	100	100	100 100	100	100	100	100	100	100	100	100	100 100	100	100	100	100
	0.63		0.4~0.63	100	100	100	100	100 100	100	100	100	100	100	100	100	100	100 100	100	100	100	100
	1		0.63~1	100	100	100	100	100 100	100	100	100	100	100	100	100	100	100 100	100	100	100	100
	1.6		1~1.6	100	100	100	100	100 100	100	100	3	3	100	100	100	100	100 100	100	100	100	100
	2.5		1.6~2.5	100	100	100	100	100 100	50	38	3	3	100	100	100	100	100 100	100	100	8	8
	4		2.5~4	100	100	100	100	50 38	15	11	3	3	100	100	100	100	100 100	100	100	8	8
	6		4~6	100	100	100	100	15 11	10	8	3	3	100	100	100	100	100 100	100	100	6	6
	8		5~8	100	100	100	100	15 11	10	8	3	3	100	100	100	100	50 38	50	38	6	6
	10		6~10	100	100	50	38	15 11	6	5	3	3	100	100	100	100	50 38	50	38	6	6
	13		9~13	100	100	50	38	10 8	6	5	3	3	100	100	100	100	50 38	42	32	6	6
	17		11~17	50	38	20	15	10 8	6	5	3	3	100	100	50	38	20 15	10	8	4	4
	22		14~22	40	30	15	11	8 6	6	5	3	3	100	100	50	38	20 15	10	8	4	4
	26		18~26	40	30	15	11	8 6	5	4	3	3	100	100	50	38	20 15	10	8	4	4
	32		22~32	30	22	15	11	64	5	4	3	3	100	100	50	38	20 15	10	8	4	4
	40		28~40	-	-	-	-	- -	-	-	-	-	-	-	-	-	- -	-	-	-	-
	50		34~50	-	-	-	-	- -	-	-	-	-	-	-	-	-	- -	-	-	-	-
	63		45~63	-	-	-	-	- -	-	-	-	-	-	-	-	-	- -	-	-	-	-
	75		55~75	-	-	-	-	- -	-	-	-	-
	90		70~90	-	-	-	-	- -	-	-	-	-
	100		80~100	-	-	-	-	- -	-	-	-	-
