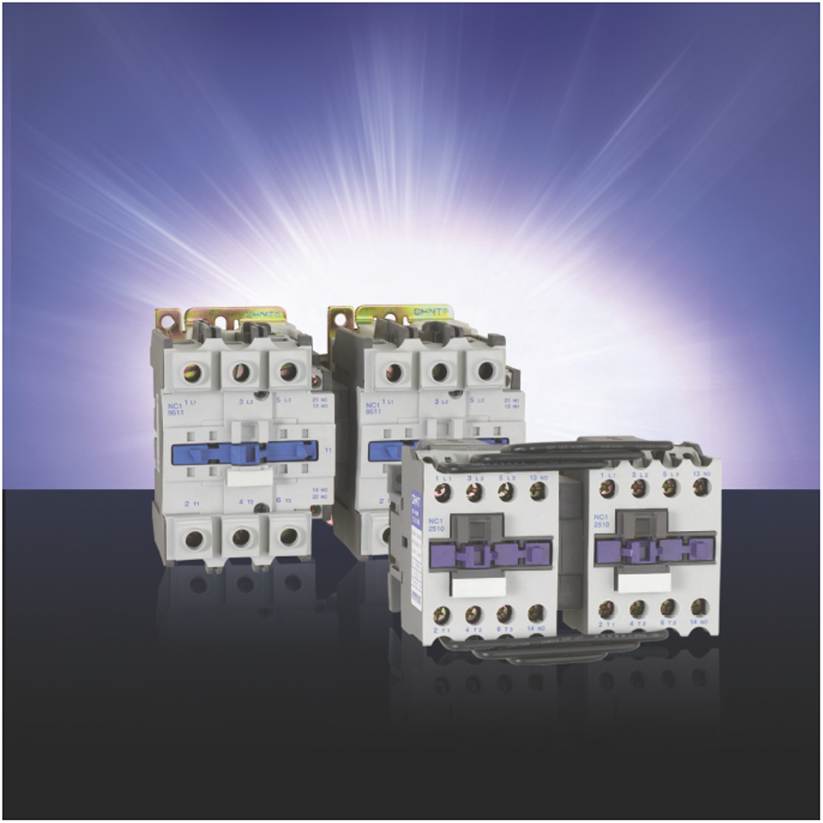

Контакторы NC1-N, реверсивного и переключающего типов

1. Характеристики

Сертификаты: UKRTEST, UL

Электрические характеристики: до 690В переменного тока частоты 50/60 Гц, до 95А

Назначение: управление реверсированием электро­двигателей, переключение цепей с повышенной надёжностью оперирования за счёт механической блокировки

Диапазон температур эксплуатации: от -25° до 40°С

Высота над уровнем моря: не более 2000м

Степень загрязнения: 3

Категория размещения: 3

Условия монтажа: на вертикальной плоскости, с допустимым отклонением от вертикали не более 5°

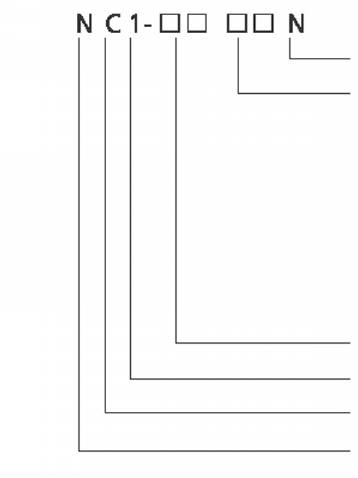

2. Структура условного обозначения

обозначение реверсивного типа Тип и количество контактов: 10: трёхполюсные с 1 н.о. вспомога­тельным контактом (9,12,18,25,32а) 01: трёхполюсные с 1 н.з. вспомога­тельным контактом (9,12,18,25,32А) 11: трёхполюсные с 1 н.о. и 1 н.з. вспомогательными контактами (40,50,65,80,Ю0А) условное обозначение исполнения, цифры соответствуют току в кат. АС-3 условное обозначение типа контактора условное обозначение контактора условный код изготовителя (компании)

Конструкция NC1-N

Конструкция контактора состоит из двух контакторов и механической блокировке, соединённых вместе и и установленных на общей панели. Механическая блокировка устанавливается между контакторами.

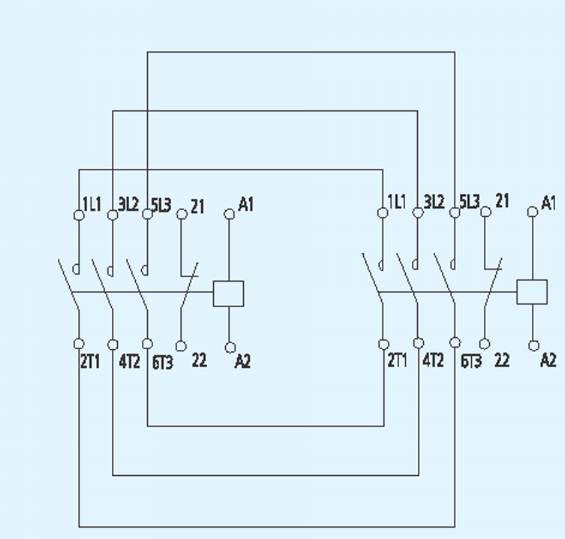

Схема реверсивного контактора

5. Технические характеристики

реверсивный тип, управляющая цепь переменного тока

параметры	исполнения		NC1-09N	NC1-12N	NC1-18N	NC1-25N
номинальный тепловой ток и в кат.АС-1, А			20	20	32	40
		220/230В	9	12	18	25
	le(A)	380/400В	9	12	18	25
АС-3		660/690В	6.6	8.9	12	18
		220/230В	2.2	3	4	5.5
	Ре(кВт)	380/400В	4	5.5	7.5	11
		660/690В	5.5	7.5	10	15
АС-4	le(A)	380/400В 660/690В	3.5 1.5	5 2		8.5 4.4
	Ре(кВт)	380/400В 660/690В	1.5	2.2 1.5	3 3.7	4 4
Мощность управляемого трёхфазного электродвигателя	л.с.	200В 240В 460В 600В	3 3 5 5	5 5 7.5 7.5	7.5 7.5 10 10	7.5 10 15 15

NC1-32N	NC1-40N	NC1-50N	NC1-65N	NC1-80N	NC1-95N
50	60	80	80	95	95
32	40	50	65	80	95
32	40	50	65	80	95
21	34	39	42	49	49
7.5	11	15	18.5	22	25
15	18.5	22	30	37	45
18.5	30	37	37	45	45
12	18.5	24	28	37	44
7.5	9	12	14	17.3	21.3
5.5	7.5	11	15	18.5	22
5.5	7.5	11	11	15	18.5
10	15	15	20	25	30
15	20	20	25	30	30
20	25	30	40	40	50
20	25	30	40	40	50

переключающий тип, управляющая цепь переменного тока

параметры	исполнения			NC1-09N		NC1-12N		NC1-25N
номинальный тепловой ток и ток в категории АС-1, А				20		20		40
АС-3		220/230В		9		12		25
	le(A)	380/400В		9		12		25
		660/690В		6.6		8.9		18
		220/230В		2.2		3		5.5
	Ре(кВт)	380/400В		4		5.5		11
		660/690В		5.5		7.5		15
АС-4	le(A)	380/400В		3.5		5		8.5
		660/690В		1.5		2		4.4
	Ре(кВт)	380/400В 660/690В		1.5		2.2 1.5		4 4
Мощность управляемого трёхфазного электродвигателя	л.с.	200В		3		5		7.5
		240В		3		5		10
		460В		5		7.5		15
		600В		5		7.5		15
NC1-40N			NC1-50N		NC1-65N		NC1-80N		NC1-95N
60			80		80		95		95
40			50		65		80		95
40			50		65		80		95
34			39		42		49		49
11			15		18.5		22		25
18.5			22		30		37		45
30			57		37		45		45
18.5			24		28		37		44
9			12		14		17.3		21.3
7.5			11		15		18.5		20
7.5			11		11		15		18.5
15			15		20		25		30
20			20		25		30		30
25			30		40		40		50
25			30		40		40		50

6. Габаритные и установочные размеры

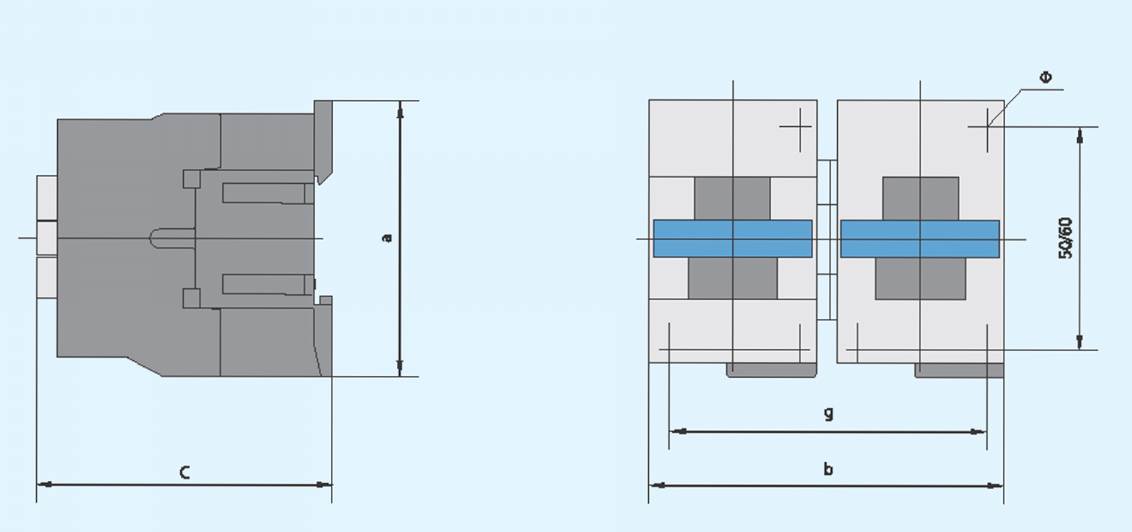

NC1 09-32N

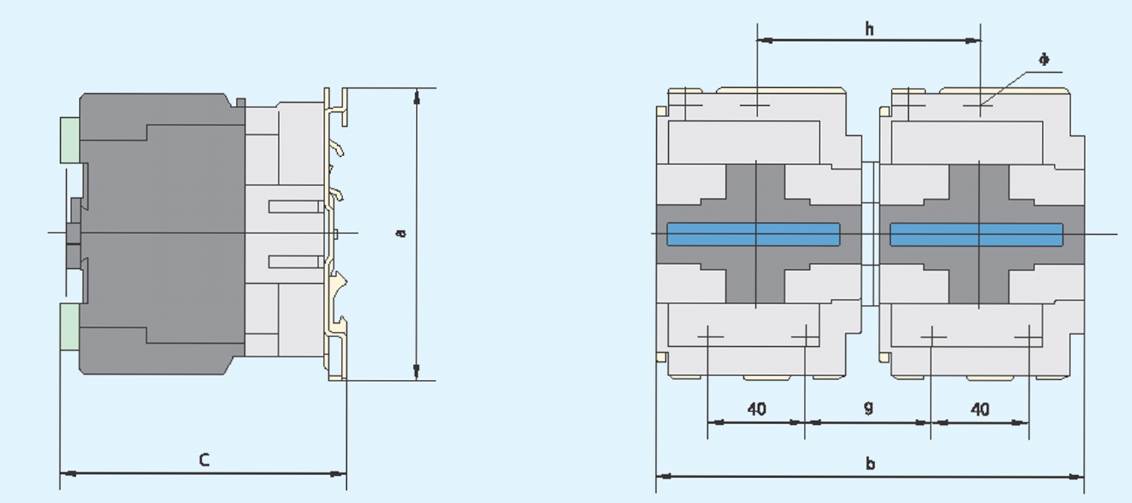

NC1 40-95N

Исполнение контактора	а	b	С	9	h	Ф
NC1-09N—12N	78	105	82	95	_	4.5
NC1-18N	78	105	87	95	-	4.5
NC1-25N	90	125	95	111	_	4.5
NC1-32N	90	125	100	111	-	4.5
NC1-40N—65N	129	165	116	50	90	6.5
NC1-80N-95N	129	165	127	57	96	6.5
