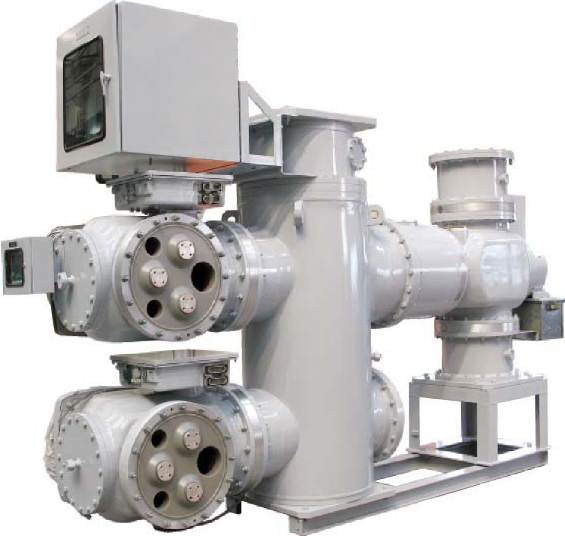

Комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) на напряжение 110 кВ CHINT

Введение

КРУЭ является элегазовым трансформационным оборудованием. Оно широко применяется на подстанциях всех типов. В энергосистеме КРУЭ используется для контроля, защиты, измерения параметров силового оборудования, а также в качестве линии электропередачи на подстанциях.

В последние годы, в связи с увеличением потребления электроэнергии, постоянно происходит модернизация сети электроснабжения городов, и, следовательно, требования к миниатюризации подстанций растут. Компания CHINT (Китай) разработала современное миниатюрное трехполюсное КРУЭ 110 кВ со стандартными распределительными коробками, удовлетворяющее стандартам IEC62271.

Условия эксплуатации

место установки: внутреннее, наружное;

Температура: -30°С ~+40°С

3. Технические параметры

Таблица 3. Технические параметры КРУЭ 110 кВ

Описание				Единица измерения	Значение
Номинальное напряжение				кВ	110
Максимальное рабочее напряжение				кВ	126
Номинальный ток/номинальный ток главной шины				А	2500/3150
Номинальная частота				ГЦ	50
Номинальный кратковременно допустимый сквозной ток				кА/с	40/3
Номинальный максимально выдерживаемый ток (пиковый)				кА	100
Номинальный уровень прочности изоляции	Выдерживаемое напряжение при промышленной частоте в течение 1 минуты		Относительно земли	кВ	230
			Между разомкнутыми контактами	кВ	230+73
	Выдерживаемое напряжение при грозовом импульсе (пиковое)		Относительно земли	кВ	550
			Между разомкнутыми контактами	кВ	550+103
Выдерживаемое напряжение при промышленной частоте сети в течение 1 минуты при нулевом давлении SF6			Относительно земли Между разомкнутыми контактами	кВ кВ	126/V3X1.3 126/V3X1.3X1.5
Уровень радиовоздействия (при превышении в 1.1 раз номинального напряжения на полюсе)				мкВ	<500
Частичный разряд				пКл	<5
			Номинальное давление	МПа	0.60
Номинальное давление элегаза SF6 (20°С)		Выключатель	Аварийное давление Блокирующее давление	МПа МПа	0.55 0.50
		Другие камеры	Номинальное давление Аварийное давление	МПа МПа	0.50 0.40
Ежегодная утечка SF6				%	<0.5
