КРУЭ ZF21-126 CHINT



  1. КРУЭ ZF21-126 CHINT
  2. Конструкция
  3. Компоновка, размеры
Страница 1 из 3

ZF21 -126 CHINT

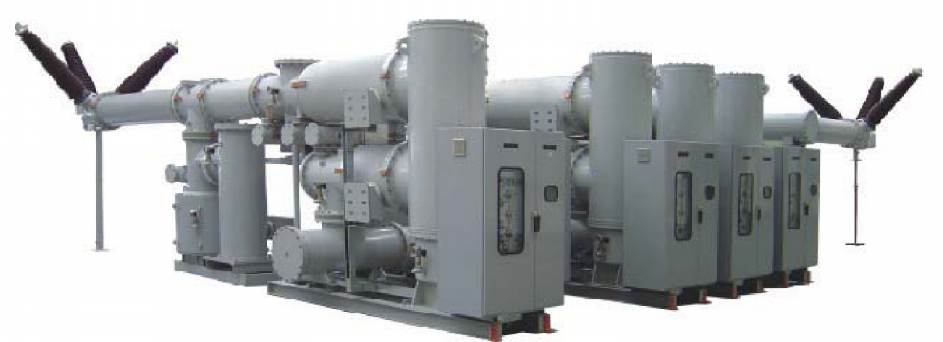

Распределительное устройство с газовой изоляцией в металлическом корпусе ZF21-126 CHINT

Распределительное устройство ZF21-126 (РУ) производства компании CHINT (Китай) соответствует стандартам IEC.

Кроме обычных подстанций, РУ может применяться на электростанциях специального назначения и в других местах:

на городских подстанциях (в городах с большим населением и малой площадью);

на загрязненной территории (район добычи, химзавод и т.п.);

на гидроэлектростанциях (как подземная подстанция);

на любой электростанции, где можно разместить данное РУ вместо обычной аппаратуры: оно компактно, стабильно в работе и имеет улучшенные характеристики.

Технические параметры ZF21-12

Таблица 2.1 Условия эксплуатации

Название В помещенииВне помещения
Температура окружающей среды, С-30 - +40
Солнечное излучение (на открытом воздухе) -1000
Скорость ветра, м/с -<34
Влажность (средняя за день)<95%
Влажность (средняя за месяц)<90%
Давление насыщенного пара, кПа (в среднем за день)<2.2
Давление насыщенногопара, кПа (в среднем за месяц)<1.8
НазваниеВ помещенииВне помещения
Высота установки над уровнем моря, м<2000 (отрегулировать, если>2000)
СейсмостойкостьГоризонтально Вертикально0,3д 0,15д
Степень загрязнения изоляции3 степени,4 степени
Толщина льда, мм<10

Таблица 2.2 Номинальные параметры

№ НазваниеЕдиница измеренияЗначение
1НапряжениекВ72,5; 110
2Номинальный ток/ток главной шиныА2000/3150
3ЧастотаГЦ50
4Выдерживаемое напряжение при промышленной частоте, 1 мин Выдерживаемое напряжение грозового импульса (пиковое)Относительно земли

Между разомкнутыми контактами

Относительно земли

Между разомкнутыми контактами

кВ230 239+115

550 550+275

Выдерживаемое напряжениеОтносительно земли 126/v3*1,3
5при промышленной частоте при

нулевом давлении, 5мин Между разомкнутыми контактами

кВ126/v3*1,3*1,5
6Уровень радиовоздействия (при превышении в 1.1 раз номинального напряжения полюса)мкВ<500
7Частичный разряд НоминальноепК<10 0,60
8Давление элегаза

(20° С)

ВыключательАварийное КритическоеМПа0,55 0,50
Другие камерыНоминальное Аварийное 0,40 0,30/0,35 (РТ)
9Ежегодная утечка SF6%<0.5
10Степень защиты вспомогательной цепи и движущихся частей IP5X, IP5XW
№НазваниеЕдиница измеренияЗначение
1Ток отключения короткого замыкания кА40
2Ток короткого замыкания (пиковый) кА100
3Кратковременный выдерживаемый токкА40
4Время протекания тока короткого замыканияс3
5Пиковый выдерживаемый токкА100
6Номинальный рабочий цикл О-О.Зс-ВО-180С-В0
7Общее время отключениямс<60.0
8Время размыкания (отключение)мс30,0±5,0
9Время замыкания (включение)мс<100
Выдерживаемое напряжение приОтносительно земли 230
10промышленной частоте, 1 минМежду разомкнутыми контактамикВ230+115
Выдерживаемое напряжение грозового импульса (пиковое)Относительно земли

Между разомкнутыми контактами

 550 550+275
11Механическая износостойкость 3000
12Вес элегаза кг60
13Вес выключателя кг2300

Таблица 2.4 Разъединитель

№ Название Единица измеренияЗначение
1Напряжение кВ110
2Ток А2000
3Выдерживаемое напряжение при промышленной частоте, 1 мин

Выдерживаемое напряжение грозового импульса (пиковое)

Относительно земликВ230+73 230
Между разомкнутыми контактами 230+115
Относительно земли 550+103
кВ550
Между разомкнутыми

контактами

550+275
4Кратковременный выдерживаемый токкА40
5Время протекания тока короткого замыканияс3
6Пиковый выдерживаемый токкА100
7Вес SF6 в воздушной камере разъединителякг9,0
8Вес( с учетом заземлителя, механизма управления, разъединителя и управляющего механизма заземлителя), кгПрямоугольного600
Линейного типа900
9Напряжение контура управленияВDC220, DC110
10Напряжение вспомогательной цепи

Время замыкания

ВDC220/110,AC220 <6,0
11 Механизм управления

Время размыкания

сS6,0

Таблица 2.5 Заземлитель

№ Название Единица измеренияЗначение
1Напряжение кВ110
2Кратковременный выдерживаемый ток кА40
3Время протекания тока короткого замыкания с3
4Пиковый выдерживаемый ток кА100
5Выдерживаемое напряжение при промышленной частоте, 1 минОтносительно земликВ230
Выдерживаемое напряжение грозового импульса (пиковое)Относительно земли 550
6Напряжение цепей управления ВDC110/220
8ЗаземлительВремя замыканиясS6,0
Время размыкания
9Напряжение вспомогательной цепи ВDC220/110, АС220

Таблица 2.6 Трансформатор тока

№ НазваниеЕдиница измеренияЗначение
1ТокТок первичной обмоткиА300,400,600, 750,1000, 1200,1500,2000
Ток вторичной обмоткиА1 или 5
2Частота ГЦ50
Выдерживаемое напряжение при промышленной частоте, 1 минОтносительно земли 550
Между полюсами 550+275
3Выдерживаемое напряжение грозового импульса (пиковое)Относительно земликВ230
Между полюсами230+115
Выдерживаемое напряжение при промышленной частоте вспомогательной цепи, 1 мин 3
4Кратковременный выдерживаемый токкА40
5Время протекания тока короткого замыканияс3
6Пиковый выдерживаемый ток кА100
7Класс точностиИзмерение Защита 0,2; 0,5; 1 5Р;10Р
9Номинальная мощностьИзмерение ЗащитаВА10,20,30

Таблица 2.7 Трансформатор напряжения

№ НазваниеЕдиница измеренияЗначение
Напряжение первичной обмоткикВ110/v3
1Напряжение вторичной обмоткиВ110/v3
Напряжение резервной обмоткиВ100
Выдерживаемое напряжение грозового импульса (пиковое) 550
2.Выдерживаемое напряжение при промышленной частоте первичной обмотки, 1 минкВ230
Выдерживаемое напряжение при промышленной частоте вторичной и резервной обмотки, 1 мин 3
3Измерение

Класс точности

3 полюса 1 полюс 0.2,0.5 0.2,0.5 1
Защита ЗР
4Измерение

Номинальная мощность

3 полюса 1 полюсВА150 150 300 400
Защита 300

Таблица 2.8 Шина

№ Название Единица измеренияЗначение
1Ток А2000,3150
2Кратковременный выдерживаемый ток кА40
3Непрерывность короткого замыкания с3
4Пиковый выдерживаемый ток кА100
5Выдерживаемое напряжение при промышленной частоте, 1 минОтносительно земликВ230
Между полюсами230+115
Выдерживаемое напряжение грозового импульса (пиковое)Относительно земли550
Между полюсами550+275

Таблица 2.9 Ограничитель перенапряжений

№ НазваниеЕдиница измеренияЗначение
1Рабочее напряжение системыкВ126
2Номинальное напряжениекВ100
3Напряжение при непрерывной работекВ78
4Номинальный разрядный ток (8/20 мкс)кА10
5Остаточное напряжение тока крутоволнового импульсакВ<291
6Остаточное напряжение тока грозового импульса (пиковое, 8/20 мкс)кВ<260
7Остаточное напряжение тока рабочего импульса Импульсный выдерживаемый ток 2мскВ А<221 600/800
9Выдерживаемое напряжение при промышленнойкВ1,3*126/v3
частоте при нулевом давлении SF6
Выдерживаемое напряжениекВ550
10Выдерживаемое напряжение грозового импульса (пиковое)
внутренней изоляции Выдерживаемое напряжение прикВ230
промышленной частоте, 1 мин

Таблица 2.10 Проходной изолятор SF6-Воздух (ввод)

№ НазваниеЕд.измЗначение
1Номинальный токА2000
2Кратковременный выдерживаемый токкА40
3Пиковый выдерживаемый токкА100
4Непрерывность короткого замыканияс3
5Выдерживаемое напряжение при промышленной частоте, 1 минОтносительно земли Между полюсамиСухой Влажный Сухой ВлажныйкВ230 230 230+115 230+115
Выдерживаемое напряжение грозового импульса (пиковое)Относительно земли Между полюсами 550 550+275
6Уровень начала коронного разряда при превышении номинального напряжения полюса до 1.1 раза корона невидима
7Уровень радиовоздействиямкВпри превышении номинального напряжения полюса до 1.1 раза не превышает 500

Таблица 2.11 Щит местного контроля

№ НазваниеЕдиница измеренияЗначение
2Рабочее напряжение (вспомогательный элемент) Рабочий ток (вспомогательный элемент)В

А

Постоянный ток: 48,110,220, переменный ток: 220,380,660 Постоянный ток: <5,5 переменный ток: 0,5 ~ 10
3Частота источника переменного токаГЦ50
4Выдерживаемое напряжение при промышленной частоте изоляции вспомогательной цепи, 1 минкВ2

ZF21-126

№ НазваниеЕдиница измеренияЗначение
1Ширина мм1200
2Длина мм3390
3Высота мм3100
4Вес кг5500
5Вес SF6 кг120
