КСО-3 «Моноблок»

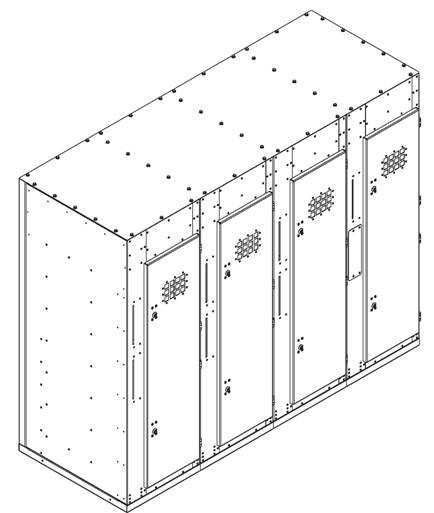

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО 6, 10 кВ СЕРИИ КСО-3 «МОНОБЛОК»

1. ОБЛАСТИ ПРИМЕНЕНИЯ

«МОНОБЛОК» — компактное устройство, предназначенное для установки в радиальных, магистральных и петлевых распределительных сетях 6- 10 кВ, выполняющее функции присоединения, питания и защиты одного или двух распределительных трансформаторов мощностью до 2500 кВА с помощью комбинации выключателя нагрузки и плавких предохранителей или силового выключателя с защитой. Коммутационные аппараты и сборные шины расположены внутри корпуса из оцинкованной стали.

«МОНОБЛОК» предназначено также для установки в сетевых пунктах с целью повышения надежности электроснабжения потребителей.

2. ДОСТОИНСТВА КОНЦЕПЦИИ

Обеспечение безопасности персонала:

стойкость к внутренней дуге;

расположение всех токоведущих частей внутри корпуса;

обеспечение визуального контроля за положением главных и заземляющих ножей;

обеспечение видимого разрыва.

Устойчивость к воздействию внешней среды:

корпус из оцинкованной стали;

3. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Номинальное напряжение, кВ6; 10
Наибольшее рабочее напряжение, кВ7,2; 12
Номинальный ток главных цепей, А630
Номинальный рабочий ток камер с предохранителями, А20; 32; 40; 50; 80; 100
Ток термической стойкости, кА20
Номинальный ток электродинамической прочности, кА51
Изоляция по ГОСТ 1516.1-76нормальная
Степень защиты оболочки со стороны фасадаIP 20
Габариты, мм:
ширина (на 3 ячейки)1620
ширина (на 4 ячейки)2160
глубина800
высота1750

разделенные металлическими перегородками отсеки для плавких предохранителей и кабельных присоединений.

Удобство и простота в эксплуатации:

удобное присоединение кабелей с передней стороны с высоким расположением точек присоединения;

простота крепления к полу с помощью болтов.

Экономичность:

3 или 4 присоединения помещены в единый корпус;

срок службы — 25 лет.

На требует обслуживания в течении всего срока эксплуатации

Имеет малые габариты.

4. КОММУТАЦИОННЫЙ АППАРАТ В качестве коммутационного аппарата используется выключатель нагрузки вакуумный разъединяющий — ВНВР-10. Используемый выключатель имеет модульную конструкцию и оснащен пружинными приводами как для главных, так и для заземляющих ножей. Привода располагаются на передней панели модуля. В отключенном положении главные ножи образуют видимый разрыв.

Принцип действия выключателя основан на гашении дуги в вакууме, причем через камеру ток проходит только в момент включения и отключения аппарата. В включенном положении ток проходит через главные контакты.

Основное преимущество этого выключателя — минимальные эксплуатационные расходы. Поскольку гашение дуги происходит в вакуумной камере, не происходит выгорания контактов. Следовательно в продолжении всего периода эксплуатации выключателя нет необходимости проводить текущий ремонт с установкой ремкомплекта (на автогазовом выключателе необходима замена «вкладыша» и дугогасительного ножа, а зачастую и главных ножей через каждые 20 - 50 циклов включения - отключения). Также не происходит выброса продуктов горения.

5. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Наименование параметра Значение
Номинальное напряжение, кВ6; 10
Наибольшее рабочее напряжение, кВ7,2; 12
Номинальный ток главных цепей, А630
Испытательное одноминутное напряжение, кВ42
Номинальный ток отключения, А630
Ток термической стойкости, кА20
Номинальный ток электродинамической прочности, кА51
Коммутационный ресурс, циклы5000
Механический ресурс, циклы5000
Срок службы, лет30
Гарантийный срок, лет
