5. Дополнительное оборудование

5.1. С целью удобства и облегчения выката-выката, транспортирования и технического обслуживания выкатных элементов, изготовитель поставляет стол для сервисного обслуживания выкатных элементов (рис.13).

Из отсека выкатных элементов аппарат (поз.1) выкатывают на стол для сервисного обслуживания и жестко его фиксируют на крышке стола.

Конструкция стола предусматривает:

- выставление в один уровень крышки стола с полом отсека выкатных элементов;

- жесткую фиксацию его крышки (поз.2) с направляющими отсека выкатных элементов по кото

рым перемещается тележка;

- фиксацию выкатного элемента на столе;

- стопорение колес стола (поз.3).

С помощью регулировочного вала (поз.4), крышка стола устанавливается на одном уровне с кассетой и фиксируется ручкой-захватом (поз.5) в специальном отверстии каркаса. Выкатной элемент переводится в ремонтное положение и выкатывается на стол для сервисного обслуживания. Распорными осями (поз.6) выкатная тележка с аппаратом фиксируется на сервисном столе.

Стол для сервисного обслуживания выкатного элемента

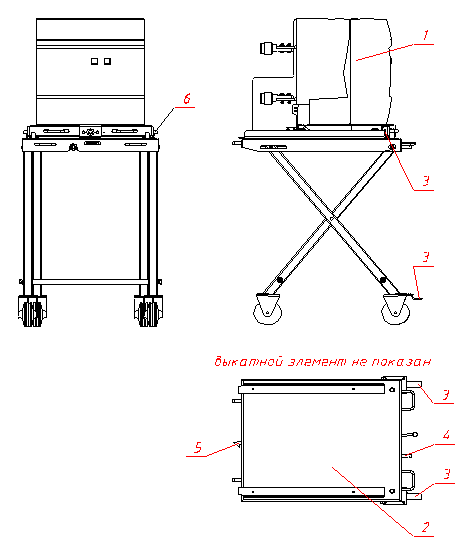

Рис 13. Стол для сервисного обслуживания выкатного элемента

1-выкатной элемент; 2- крышка стола; 3- стопор 4-регулировочный вал; 5-ручка-захват 6-ось распорная

Порядок заземления сборных шин

6.1. Заземление сборных шин следует производить с помощью заземлителя, установленного в камере трансформатора напряжения (КТН), после установки выкатных элементов других камер секции от которых возможна подача напряжения, в контрольное положение: камер ввода с выключателем (КВВ), камер с секционным выключателем (КСВ), камер отходящих линий (КОЛВ) и др.

а). Заземление следует производить в следующем порядке:

б). Отключить вакуумный выключатель камеры КВВ.

в). Перевести вакуумный выключатель камеры КВВ из рабочего положения в контрольное.

г). Проверить в камере КВВ отсутствие напряжения по стационарному указателю напряжения, индикатор которого не должен иметь свечения.

д). Отключить выключатель камеры отходящей линии КОЛВ, питающий трансформатор собственных нужд (ТСН).

е). Выкатить выключатель камеры КПТСН, питающей трансформатор собственных нужд (ТСН).

ж). Перевести выключатель камеры из рабочего положения в контрольное.

з). Проверить в камере отсутствие напряжения по стационарному указателю напряжения, индикатор которого не должен иметь свечения.

и). Выключить и перевести в контрольное положение выключатели камер (КОЛВ), от которых возможна подача напряжения от потребителей электроэнергии на секцию.

к). Выключить и перевести в контрольное положение коммутационный аппарат камеры секционного выключателя (КСВ), в случае совместного питания обеих секций.

л). Перевести в камере КТН выкатной элемент с трансформатором напряжения (ВТН) из рабочего положения в контрольное.

м). Включить в камере КТН заземлитель секции сборных шин.
