ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЙ ГПП (ГРП) С УЧЕТОМ ДИНАМИКИ (РАЗВИТИЯ) СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

Проектирование систем электроснабжения промышленных предприятий без учета перспективы роста электрических нагрузок приводит к тому, что уже вскоре после введения предприятия в эксплуатацию питающие и распределительные сети в определенной степени не отвечают изменившимся условиям. Многочисленные работы по анализу систем электроснабжения промышленных предприятий подтверждают это положение в полной мере. Принимать завышенные мощности трансформаторов, линий и другого электрооборудования с перспективой его использования через 10—15 лет нецелесообразно.
Необходимо отметить, что производить реконструкцию системы электроснабжения в условиях эксплуатации очень сложно, а иногда почти невозможно. В то же время даже незначительное изменение (увеличение) потребляемой мощности приводит к тому, что условие экономической и технической целесообразное системы электроснабжения применительно к новому, повышенному потреблению мощности нарушается. Здесь уместно сказать, что рационально реконструированная система электроснабжения окупается, как правило, в 1—2 года.
Обычно главными затруднениями при реконструкции системы электроснабжения промышленных предприятий являются:
1) необходимость изменения положения ГПП (ГРП);
2) необходимость перехода на другое напряжение.
Здесь рассматривается один вопрос — положение ГПП (ГРП) на территории промышленного предприятия с учетом развития системы промышленного электроснабжения. Для построения рациональной системы электроснабжения промышленного предприятия необходимо уже при проектировании учитывать ее возможное развитие. Для оптимального выбора местоположения ГПП или ГРП с учетом роста электрических нагрузок на генплан промышленного предприятия следует нанести:
1) зону рассеяния ЦЭН, соответствующую статическому состоянию системы электроснабжения промышленного предприятия;
2) зону рассеяния ЦЭН, соответствующую развитию предприятия на планируемый срок (обычно 15—20 лет) без учета изменения геометрии генплана предприятия (строительства новых цехов и освоения прилежащих к территории предприятия новых площадей);
3) зону рассеяния ЦЭН, соответствующую перспективному развитию предприятия и росту электрических нагрузок при условии изменения геометрии генплана предприятия.
Методика построения указанных зон рассеяния ЦЭН приведена в разделе.
Нанесение зон рассеяния ЦЭН на генплан проектируемого промышленного объекта позволяет не только определить местоположение ГПП (ГРП), но и наметить их количество. Чем больше расстояние между зонами рассеяния на генплане, тем больше вероятность экономической и технической целесообразности сооружения двух и более ГПП (ГРП).
Следует отметить, что изменение геометрии генплана промышленного предприятия может привести к изменению ориентации осей симметрии эллипса рассеяния, соответствующего динамике (росту) электрических нагрузок предприятия. Как видно из рис. 9-6, оси симметрии эллипса рассеяния ЦЭН для уровня нагрузок 1980 г. (с учетом изменения геометрии генплана) образуют с осями симметрии эллипсов рассеяния ЦЭН для уровня нагрузок 1970 г. и уровня нагрузок 1980 г (без учета изменения геометрии генплана) некоторый угол . Это связано с изменившейся конфигурацией генплана, учитывающего намеченное строительство новых цехов.

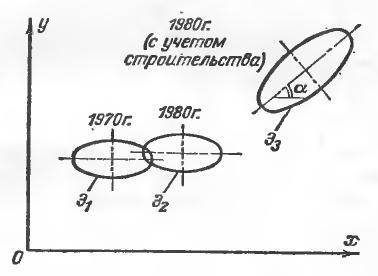

Рис. 9-6. Зоны рассеяния на территории промышленного предприятия.
Эллипс — характеризует зону рассеяния электрических нагрузок за определенный период (1970 г.); эллипс — зона рассеяния нагрузок с учетом роста потребления электрической энергии на определенное время (10— 20 лет) без учета строительства; эллипс — зона рассеяния с учетом строительства новых цехов.

На основании изложенного выше материала можно сделать следующие обобщающие выводы:
1. Распределение координат ЦЭН для объектов различных отраслей промышленности подчиняется нормальному закону.
2. Координаты ЦЭН испытывают рассеяние, которое будет различным для разных промышленных предприятий и для разных исходных условий.
3. Зона рассеяния ЦЭН в общем случае представляет собой эллипс, причем в зависимости от изменения исходных данных, генплана предприятия и т. п. соотношение полуосей эллипса может быть различным:
4. Наибольшее количество точек разброса группируется вокруг точки с координатами ; количество точек, выходящих за пределы эллипса, составляет 2—5%.
5. Наиболее правильной постановкой задачи является определение местоположения ГПП (ГРП) с учетом динамики (развития) как отдельных цехов, так и всего промышленного предприятия.
