ABB Oy

Low Voltage Systems

Инструкция по монтажу шинопровода MDY

СОДЕРЖАНИЕ 1. Инструкция по монтажу соединений

1. Общие инструкции по выполнению соединений
2. Удлинения
3. Соединение рамы шинопровода
4. Соединения токовых шин
5. Монтаж соединительных кожухов
6. Удлинение шинопровода гибкими удлинителями
7. Присоединение шинопровода к щиту
1. Присоединение шинопровода к щиту сверху
2. Присоединение шинопровода к щиту снизу
8. Присоединение шинопровода к трансформатору
9. Опоры и подвеска шинопровода
10. Предельно допустимые токи и габариты шинопровода
11. Подъем шинопровода
1. Подъем шинопровода в горизонтальном положении
2. Подъем шинопровода в вертикальном положении

1. Инструкция по монтажу соединений

1.1 Общие инструкции по выполнению соединений

При присоединении шинопровода к алюминиевым или медным шинам (вводным шинам щита, полюсам трансформатора и при удлинении шинопроводов) соблюдаются следующие инструкции.

Присоединение алюминиевой шины к алюминиевой шине выполняется следующим образом:

Черт. 1; Присоединение алюминиевой шины к алюминиевой шине

1. Ал. шина
2. Болт
3. Уравнительная шайба
4. Тарельчатая шайба
5. Гайка

В сухих и влажных помещениях алюминиевую шину можно соединить прямо с другой алюминиевой шиной с применением смазки.

Соединяемые поверхности шлифуют и чистят стальной щеткой. Алюминиевые поверхности чистят применяя смазку например стальной щеткой с короткими щетинами.

Присоединение медной шины к медной шине выполняется следующим образом:

Черт. 2; Присоединение медной шины к медной шине

1. Медная шина
2. Болт
3. Уравнительная шайба
4. Тарельчатая шайба
5. Гайка

Соединение медных поверхностей можно выполнять без шлифовки или чистки щеткой.

Присоединение медной шины к алюминиевой шине выполняется следующим образом:

Черт. 3; Присоединение медной шины к алюминиевой шине

1. Медная шина
2. Алюминиевая шина
3. Болт
4. Уравнительная шайба
5. Тарельчатая шайба
6. Гайка

В сухих помещениях алюминиевую шину можно присоединять к медной шине прямо с применением смазки.

Соединяемые алюминиевые поверхности шлифуют и чистят стальной щеткой. Кроме этого алюминиевые поверхности смазывают с помощью щетки.

Во влажных помещениях между соединением устанавливают луженую медную прокладку.

Прим! При применении луженых медных прокладок запрещается использовать царапающие инструменты.

1.2 Удлинения

Соединение отдельных частей шинопроводов выполняется в следующем порядке:

части устанавливают на место (1)

токовые шины соединяют между собой (2)

соединительные кожухи устанавливают на место и уплотняют при необходимости (3)

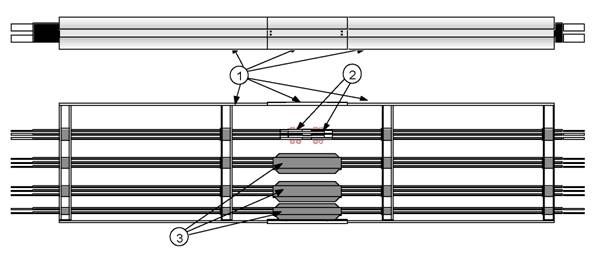

Черт. 4; Токовые шины шинопровода, соединительные кожухи и рама

1.2.1 Соединение рамы

При удлинении рамы шинопровода присоединяют цепь заземления и устанавливают защитные листы удлинительной части.

Присоединение цепи заземления выполняется в соответствии с чертежом.

Заземляющую шину присоединяют к следующему транспортному блоку. До этого внутреннюю поверхность рамы шлифуют и чистят стальной щеткой. Поверхность чистят используя смазку. Соединительные болты затягивают в соответствии с монтажными чертежами.

Защитный лист прикрепляют самонарезными винтами к раме шинопровода в соответствии с монтажными чертежами.

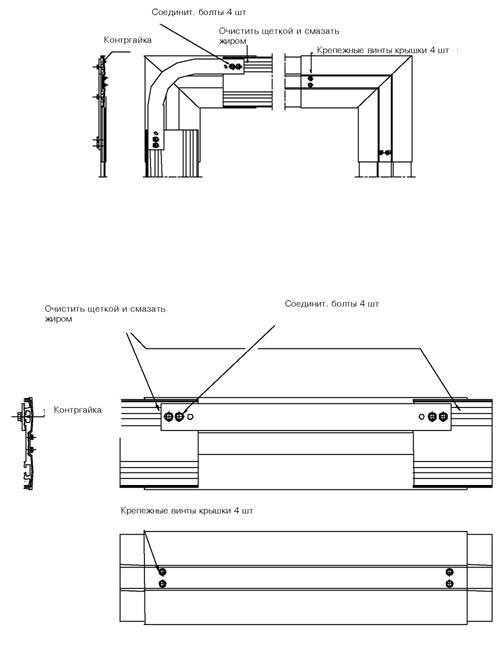

Черт. 5; Соединение рамы

1.2.2 Соединение шин

Шины соединяют между собой в соответствии с приложенными чертежами. Длину можно регулировать с помощью прокладок +40 мм. Материал прокладок - алюминий, медь или луженая медь.

1. при алюминиевых шинопроводах шины чистят щеткой и смазывают
2. прокладки, болты и гайки прикрепляют
3. моменты затяжки соединений указаны в таблице

Размер	Нм
М10	40 +/- 5
М12	70 +/- 5

Во всем остальном соблюдают общие инструкции по выполнению соединений по пункту 1.1.

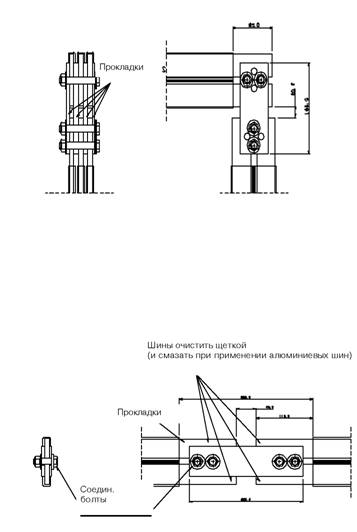

Черт. 6; Соединение шин

1. Монтаж соединительного кожуха

Соединение кожуха выполняется в соответствии с чертежами.

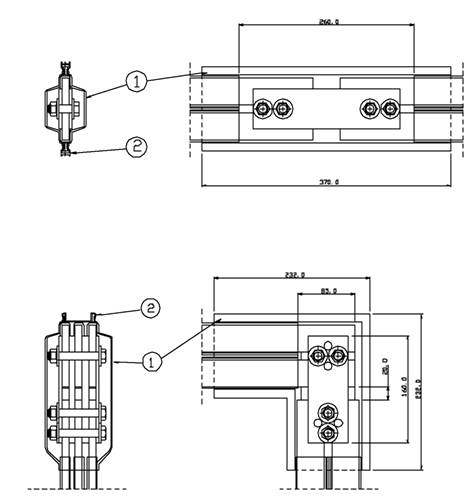

Черт. 7; Монтаж соединительного кожуха

1. Удлинение шинопровода гибкими удлинителями

Шинопровод удлиняют гибкими удлинителями, которые устанавливают с расстоянием ок. 20 м в соответствии с монтажными чертежами. Удлинители закрывают в кожуха как при обычном удлинении.

Черт. 8; Гибкий соединитель шинопровода
