Монтаж системы охлаждения и отдельных узлов трансформатора

Трансформаторы с естественным масляным охлаждением М (ONAN) мощностью до 1600 кВА транспортируются вместе с радиаторами охлаждения, трансформаторы мощностью 2500 кВА и более - с демонтированными радиаторами.

У трансформаторов с принудительной циркуляцией воздуха Д (ONAF) и принудительной циркуляцией воздуха и масла ДЦ (OFAF) системы охлаждения на время транспортировки демонтируются и устанавливаются на месте монтажа трансформатора (рис. 1).

система охлаждения трансформатора

а) б)

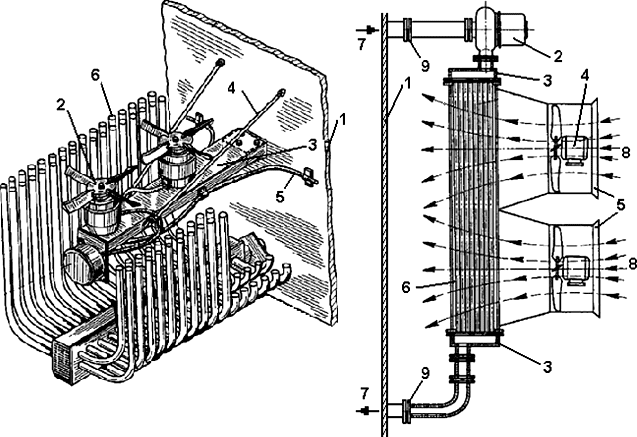

Рис. 1. Монтаж систем охлаждения Д (а) и ДЦ (б)

При монтаже системы охлаждения типа Д (рис. 4.1, а) к боковой стороне бака 1 крепятся кронштейны 3 с растяжками 4. На кронштейнах устанавливаются двигатели с вентиляторами 2, монтируется схема их питания кабелем 5. После установки радиаторов 6 открывают радиаторные краны для последующего заполнения радиаторов маслом.

Система охлаждения ДЦ может поставляться в навесном и выносном исполнении. Система охлаждения навесного исполнения (рис. 1, б) состоит из электронасоса 2, двигателей с вентиляторами 4, закрепленными в диффузорах 5, калорифера 6 с камерами для масла 3. Такая система поставляется в полностью собранном виде. При монтаже эта система соединяется с баком трансформатора 1 с помощью фланцев 9. Направления принудительного потока масла и потока воздуха при работе трансформатора показано стрелками 7 и 8 соответственно.

Блоки системы охлаждения выносного исполнения устанавливаются на отдельных фундаментах по периметру трансформатора и соединяются трубами с баком трансформатора.

Одновременно с монтажом системы охлаждения монтируются остальные узлы, поставляемые отдельно от трансформатора: вводы к обмоткам, расширитель с указателем уровня масла и воздухоосушителем, выхлопная труба, газовое реле, реле уровня масла, термосифонный фильтр, измерительные приборы.

Если по условиям монтажа некоторых узлов требуется разгерметизация трансформатора, необходимо соблюдать условия для предохранения изоляции от увлажнения. Эти условия были отмечены выше при рассмотрении вопроса о ревизии активной части трансформатора.

При установке вводов особое внимание обращают на качественное уплотнение места посадки ввода в крышке трансформатора и на обеспечение надежных контактных соединений выводов обмоток.

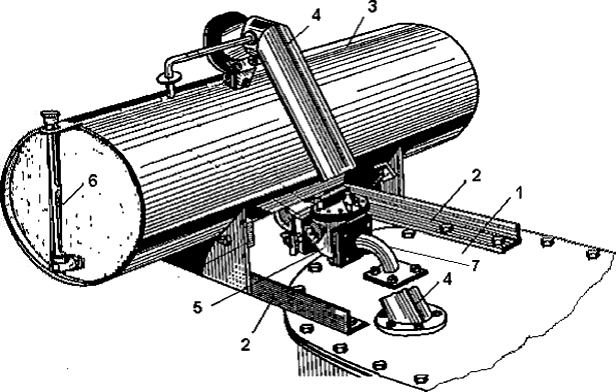

Расширитель 3 (рис. 2) с маслоуказателем 6 крепится на крышке 1 бака трансформатора с помощью специальных кронштейнов 2. Трубопровод 7 соединяет бак трансформатора с расширителем. В среднюю часть этого трубопровода устанавливается газовое реле 5, а в верхнюю часть этого трубопровода на фланце дна расширителя устанавливается реле уровня масла.

Выхлопная труба 4 устанавливается на крышке бака трансформатора. В верхней части трубы находится стеклянная мембрана, разрываемая при аварийном выбросе масла из трансформатора. Трансформатор должен устанавливаться таким образом, чтобы аварийный выброс масла не был направлен на близко стоящее оборудование.

узлы трансформатора

Рис. 2. Монтаж отдельных узлов трансформатора

Воздухоосушитель соединяет надмасляное пространство в расширителе с окружающим воздухом. Присоединение к трансформатору термосифонного фильтра выполняется фланцевыми соединениями, расположенными в верхней и нижней частях бака трансформатора.

После окончания монтажа всех узлов доливают сухое масло в бак трансформатора с заполнением его системы охлаждения и термосифонного фильтра. Температура заливаемого масла должна быть не ниже 10°С. При этом температура активной части должна быть выше температуры масла. Масло под давлением подается через вентиль, расположенный в нижней части бака трансформатора.
