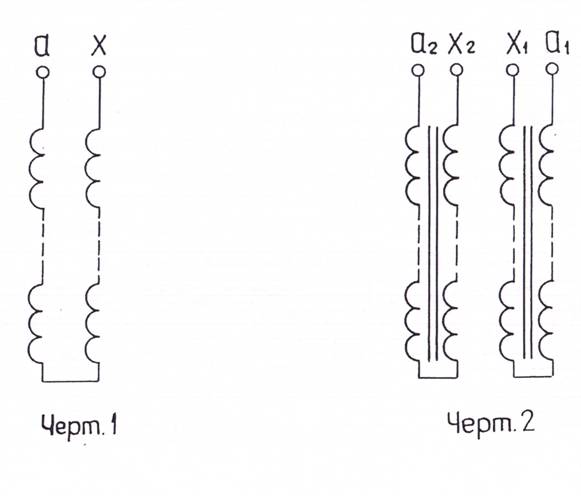

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ ЦИЛИНДРИЧЕСКИХ ОБМОТОК НН

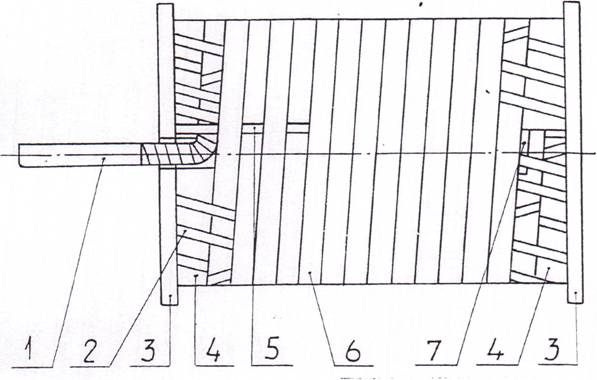

ДВУХСЛОЙНАЯ ЦИЛИНДРИЧЕСКАЯ ОБМОТКА НН

1 - вывод обмотки; 2 - лента ЛЭ-20-29; 3 - щека оправки; 4 - кольцо выравнивающее; 5 - петля из ленты ЛЭ-20- 9; 6 - витки; 7 - изоляция

Черт. 3

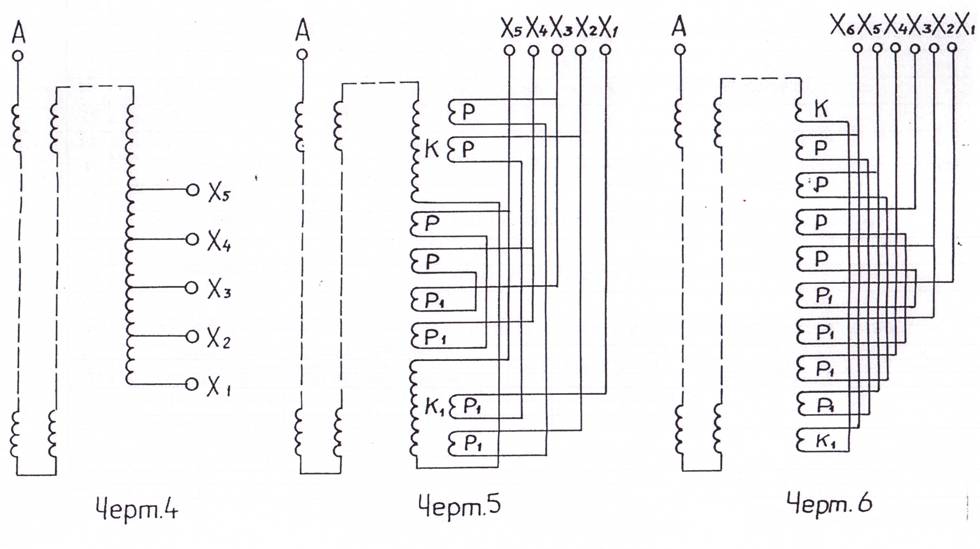

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ МНОГОСЛОЙНЫХ ЦИЛИНДРИЧЕСКИХ ОБМОТОК ВН

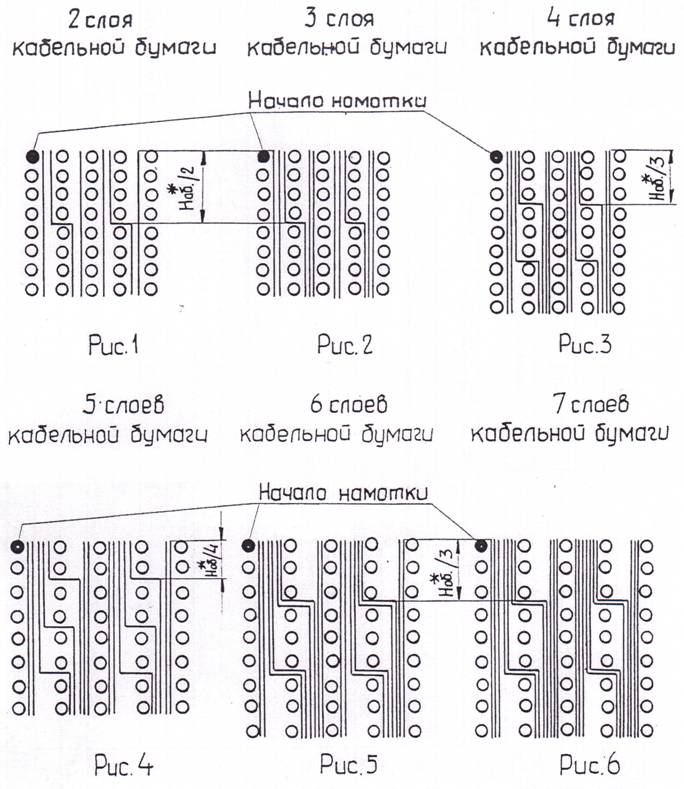

РАСПОЛОЖЕНИЕ МЕЖСЛОЕВОЙ ИЗОЛЯЦИИ В МНОГОСЛОЙНЫХ ЦИЛИНДРИЧЕСКИХ ОБМОТКАХ ВН

*Наб - Высота обмотки

Черт.7

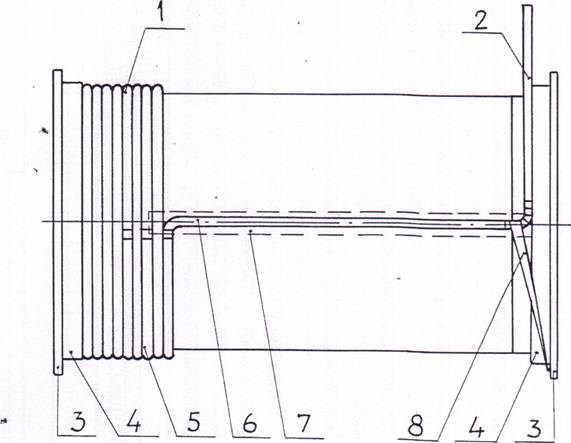

МНОГОСЛОЙНАЯ ЦИЛИНДРИЧЕСКАЯ ОБМОТКА ВН

1-катушка К 2-обматочный пробой 3-щека оправки 4-концебая изоляция (бортик) 5-битки 6-переход 7-полоса картона (поверх провода) растяжка из киперной ленты

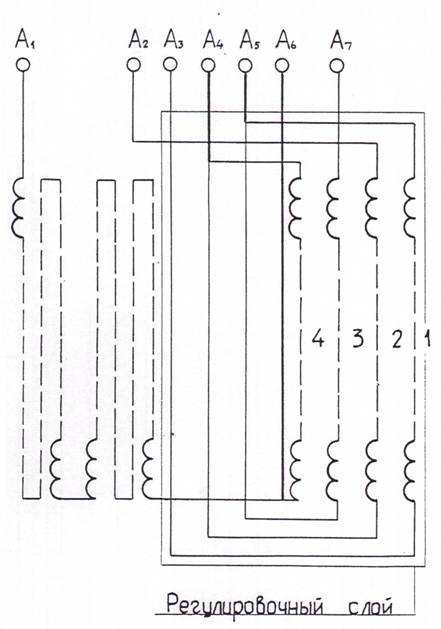

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ МНОГОСЛОЙНОЙ ЦИЛИН/РИЧЕСКОЙ ОБМОТКИ ВН

Черт. 9
