3. КОНСТРУКЦИЯ.

ПРИНЦИП ПОСТРОЕНИЯ КОНСТРУКЦИИ.

Модульная концепция построения каркаса НКУ с размерами модуля 190 мм по трём направлениям. С дискретностью одного модуля можно сформировать щит любого размера и конфигурации.

ЦОКОЛЬ.

Цоколь служит основанием для всей конструкции щита и является основным устройством для крепления НКУ к закладным элементам в помещении постоянной эксплуатации. Цоколь собирается из четырёх швеллеров, изготавливаемых методом холодной штамповки листовой стали толщиной 2,5 мм.

КАРКАС.

Модуль каркаса

Рис. 1. Модуль каркаса.

Цоколь

Рис. 2. Цоколь.

Каркас НКУ

РИС. 3. Каркас НКУ.

Двери и панели НКУ

Рис. 4. Двери и панели НКУ.

Каркас НКУ "ПРОТОН"состоит из профилей, изготовленных из 2 мм холоднокатаного стального листа с алюмоцинковым покрытием. Профили каркаса соединяются угловыми фиксаторами с использованием болтового соединения, обеспечивая прочную и надёжную конструкцию. На элементах каркаса имеются отверстия с резьбой в достаточном количестве для выполнения любой формы внутреннего секционирования функциональных узлов.

ДВЕРИ И ПАНЕЛИ.

Двери и наружные панели изготавливаются из листовой стали толщиной 2 мм, покрытой порошково-полимерной краской, стойкой к воздействию коррозии. Конструктивное исполнение этих элементов, а также уплотнительная резина, устанавливаемая по периметру, обеспечивают степень защиты до IP54.

ВНУТРЕННЕЕ СЕКЦИОНИРОВАНИЕ.

Разделение внутреннего пространства щита

Рис. 5. Разделение внутреннего пространства щита на отсеки.

Конструктивные возможности системы "ПРОТОН" по разделению внутреннего пространства шкафов предусматривают все возможные формы секционирования согласно требованиям ГОСТ Р51321.1-2000. При разделении отдельных функциональных узлов перегородками (металлическими или неметаллическими) обеспечивается защита как персонала, так и смежных отсеков в случае возникновения локального короткого замыкания. Разделение внутреннего пространства шкафа зависит от его назначения, количества и характеристик встраиваемой аппаратуры, исполнения унифицированных модулей (стационарные или выдвижные).

Модульная система конструкции позволяет располагать главные шины как сверху, так и снизу или сзади шита НКУ.

Модульная система

ГИБКОСТЬ КОНФИГУРАЦИИ.

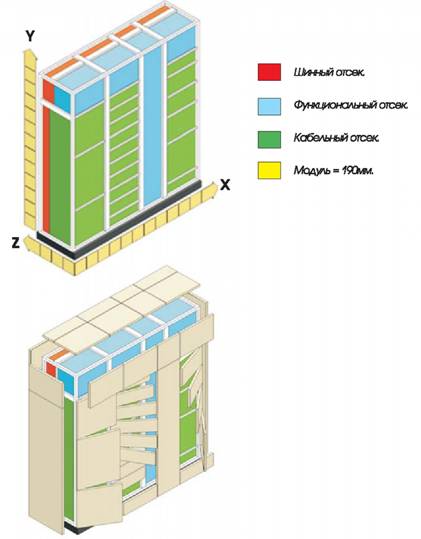

Рис. 6. Пример взаимного расположения шинных, функциональных и кабельных отсеков.

Пример выполнения щита угловой конфигурации

РИС. 7. Пример выполнения щита угловой конфигурации.

Каналы сброса продуктов горения дут

Рис. 8. Каналы сброса продуктов горения дут.

Погрузка/разгрузка НКУ

РИС. 9. Погрузка/разгрузка НКУ.

Гибкость конструктивных решений НКУ "ПРОГОН" обеспечивает свободу выбора для каждого конкретного объекта (заказчика) и позволяет производить щиты любой конфигурации, в том числе и для помещений с ограниченным пространством.

КАНАДЫ СБРОСА ПРОДУКТОВ ГОРЕНИЯ ДУГИ.

Для исключения возможности деформации внутрисекционных перегородок при коротком замыкании в конструкции НКУ устанавливаются дополнительные каналы сброса избыточного давления газов и продуктов горения дуги. Каналы выполняются в каждом функциональом узле и позволяют направленно выводить продукты горения дут в область над щитом НКУ, исключая их попадание в коридор обслуживания что обеспечивает безопасность персонала.

ТРАНСПОРТИРОВАНИЕ И ПОГРУЗКА/РАЗГРУЗКА НКУ.

НКУ разделяется на транспортируемые секции полной заводской готовности. Каждая секция упаковывается в отдельную тару. Количество секций определяется по условиям транспортировки и в зависимости от общих размеров шкафов НКУ Наибольшие габаритные размеры транспортной секции (ВхШхГ, мм) 2405/2340/820.
