НКУ-СТ ОЭнТ - Схемы
Схемы главных цепей шкафов первичной сборки
Таблица А. 1
| № схемы | Схема | Номинальный ток, А | Тип ввода | Глубина шкафа Одно- стороннего/ двух- стороннего | Графический вид | Примеч. | ||||||||
| сборные | груп- повые | |||||||||||||
| Ввод на сборные шины | ||||||||||||||
| В01 |  | 630; 800; до 1600 | Снизу К1; Ш1* | 600/1200 | Рис. 1; 7 | |||||||||
| До 3200 | 800/1200 | Рис. 2; 8 | ||||||||||||
| До 5000 | —/1200 | Рис.9 | ||||||||||||
| В02 |  | 630; 800; до 1600 | Сверху К2; LU2* | 600/1200 | Рис. 1; 7 | |||||||||
| До 3200 | 800/1200 | Рис. 2; 8 | ||||||||||||
| До 5000 | —/1200 | Рис.9 | ||||||||||||
| Ввод на групповые шины | ||||||||||||||
| В03 |  | 630; 800; до 1600 | Снизу К1; Ш1* | 600/1200 | Рис. 1; 7 | |||||||||
| До 3200 | 800/1200 | Рис. 2; 8 | ||||||||||||
| В04 |  | 630; 800; до 1600 | Сверху К2; LU2* | 600/1200 | Рис. 1; 7 | |||||||||
| До 3200 | 800/1200 | Рис. 2; 8 | ||||||||||||
| Комбинированный | вводно-распределительный на группу с автоматическими выключателями) | |||||||||||||
| К01 |  | До 5000 | 630; 400; 800 | Снизу К1; Ш1* | 600/1200 | Рис. 3; 10 | Дополнительные параметры подключения отходящих линии указаны в таблице A3 под номерами схем - F01; F02; F03; D01; D02; D03; D04; W01. | |||||||
| До 1600 | 800/1200 | Рис. 4; 10 | ||||||||||||
| До 3200 | —/1200 | Рис. 11 | ||||||||||||
| К02 |  | До 5000 | 630; 400; 800 | Сверху К2; LU2* | 600/1200 | Рис. 3; 10 | ||||||||
| До 1600 | 800/1200 | Рис. 4; 10 | ||||||||||||
| До 3200 | —/1200 | Рис. 11 | ||||||||||||
| № схемы | Схема | Номинальный ток, А | Тип ввода | Глубина шкафа Одностороннего/ двухстороннего | Графический вид | Примеч. | ||||||||
| сборные | групповые | |||||||||||||
| Комбинированный (вводно-распределительный на группу с предохранителями) | ||||||||||||||
| КОЗ |  | До 5000 | До 3200 | Снизу К1; Ш1* | В разработке | Дополнительные параметры подключения отходящих линий указаны в таблице A3 под номерами схем - F04; F05; D06; D07. | ||||||||
| К04 |  | До 5000 | До 3200 | Сверху К2; LU2* | В разработке | |||||||||
| Комбинированный (секционно-распределительный) | ||||||||||||||
| К05 |  | До 5000 | 630; 400; 800 | В разработке | ||||||||||
| Распределительный | ||||||||||||||
| Р01 |  | До 5000 | 630; 400; 800 | 600/1200 | Рис. 3; 10 | под номерами схем - F01; F02; F03; D01; D02; D03; D04; W01. | ||||||||
| До 1600 | 800/1200 | Рис. 4; 10 | ||||||||||||
| До 3200 | —/1200 | Рис. 11 | ||||||||||||
| Р02 |  | До 5000 | До 3200 | В разработке | под номерами схем - F04; F05; D06; D07. | |||||||||
| Секционный | ||||||||||||||
| С01 |  | До 5000 | 630; 400; 800 | 600/1200 | Рис. 5; 12 | |||||||||
| До 3200 | 800/1200 | Рис. 6; 13 | ||||||||||||
| До 5000 | —/1200 | Рис. 14 | ||||||||||||
*) выполнимо только для шкафов с двухсторонним типом обслуживания
Схемы вторичных цепей шкафов вторичной сборки
| № схемы | Схема | Номинальный ток, А | Тип ввода | Глубина шкафа Одностороннего/ двухстороннего | Графический вид | Примеч. | |
| сборные | групповые | ||||||
| Шкаф вторичной сборки (с функциональными модулями) | |||||||
| Ф01 |  | 1000; 1200; 1600; 2000 | 630; 1000 | Сверху К2; LU2 Снизу К1 | 600/ — | Приложение Е | МФ* - схемы модулей функциональных смотри в таблице А.4 |
| Ф02 |  | Сверху К2 | |||||
| ФОЗ |  | Снизу К1 | |||||
| Ф04 |  | ||||||
Продолжение приложения А
Схемы силовых цепей отходящих фидеров
Таблица А.З
| СПОСОБ УСТАНОВКИ АППАРАТОВ | ||||
| СТАЦИОНАРНЫЙ | ||||
| Схема |  |  |  |  |
| Номер схемы | F01 | F02 | F03 | F04 |
| Аппарат коммутации | Автоматический выключатель | Разъединитель- предохранитель | ||
| ВТЫЧНОЙ | ||||
| Схема |  |  |  |  |
| Номер схемы | D01 | D02 | D03 | D04 |
| Аппарат коммутации | без реле перегрузки | с реле перегрузки | без реле перегрузки | с реле перегрузки |
| Авт. выключатель с прямым пуском | Авт. выключатель с реверсивным пуском | |||
| ВТЫЧНОЙ | ||||
| Схема |  |  |  |  |
| Номер схемы | D05 | D06 | D07 | W01 |
| Аппарат коммутации | Прямой пуск | Реверсивный пуск | - | Авт. Выключатель |
| Разъединитель-предохранитель | ||||
Продолжение приложения А Схемы силовых цепей функциональных модулей
Таблица А. 4
| Схема |  |  |  |  |
| Номер схемы | У01 | У02 | У03 | У04 |
| Аппарат коммутации | прямой пуск | реверсивный пуск | прямой пуск | реверсивный пуск |
| без реле перегрузки | с реле перегрузки | |||
| Автоматический выключатель | ||||
| Схема |  |  |  |  |
| Номер схемы | У 05 | У06 | У 07 | У08 |
| - | - | прямой пуск | реверсивный пуск | |
| Аппарат коммутации | - | - | с реле перегрузки | |
| Автоматический выключатель | Разъединитель-предохранитель | |||
Приложение Б
Таблица выбора кода по электрическим характеристикам вспомогательных
цепей.
| Таблица Б. | |||
| № кода | частота, Гц | Напряжение гл. цепи, В | Напряжения цепи управления, В |
| 1 | 2 | 3 | 4 |
| 101 | 50 | -220 | |
| 102 | -220 | -220 | |
| 103 | -110 | ||
| 111 | -220 | ||
| 112 | -380 | -220 | |
| 113 | -110 | ||
| 121 | -220 | ||
| 122 | -440 | -220 | |
| 123 | -110 | ||
| 131 | -220 | ||
| 132 | -480 | -220 | |
| 133 | -110 | ||
| 141 | -220 | ||
| 142 | -660 | -220 | |
| 143 | -110 | ||
| 1 | 2 | 3 | 4 |
| 201 | 60 | -240 | -240 |
| 203 | -48 | ||
| 211 | -240 | ||
| 212 | -415 | -250 | |
| 213 | -48 | ||
| 221 | -240 | ||
| 222 | -460 | -250 | |
| 223 | -48 | ||
| 231 | -240 | ||
| 232 | -500 | -250 | |
| 233 | -48 | ||
| 241 | -240 | ||
| 242 | -690 | -250 | |
| 243 | -48 | ||

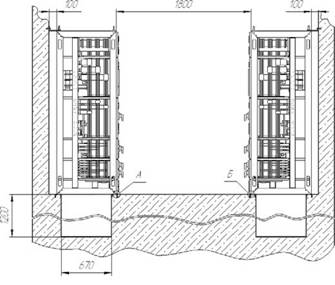

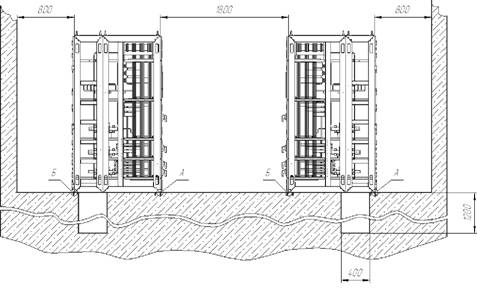

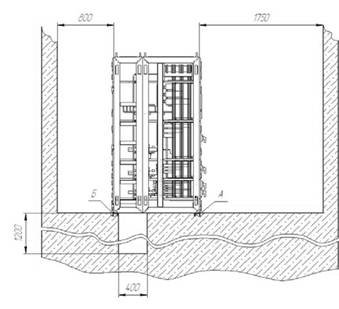

Установка НКУ-СТ двухстороннего обслуживания
а) двухрядная
б) однорядная
а) двухрядная
б) однорядная

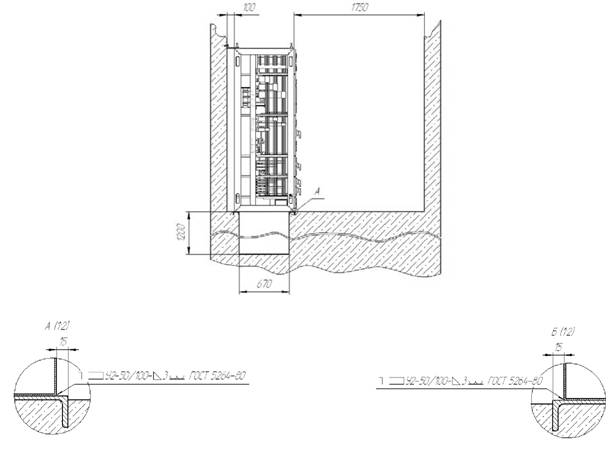

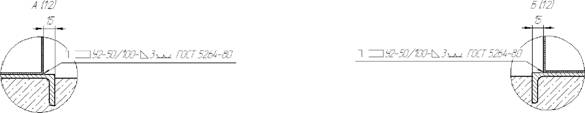

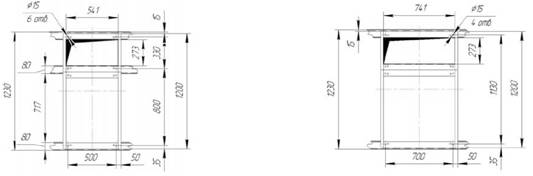

Расположение закладных швеллеров в фундамент для установки НКУ-СТ
Таблица Г.
| Тип выключателя | Рисунок | № Схемы |
| ВА-СЭЩ TS 63 OA; 800А ВА-СЭЩ LBA 16 до 1600 А | 1 а | В01; В02; В0З; В04. |
| ВА-СЭЩ LBA 32 до 3200 А | 2а |

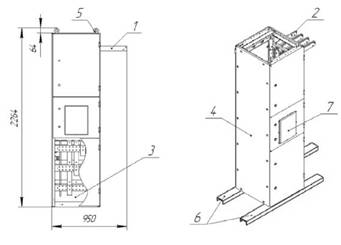

Шкаф ввода одностороннего обслуживания с вводом питания кабелем снизу. 1 сборные шины; 2 N проводник; 3 кабельный отсек; 4 торцевая стенка; 5 рым; 6 закладные швеллера; 7 вводной выключатель (см. таблицу Г.1).

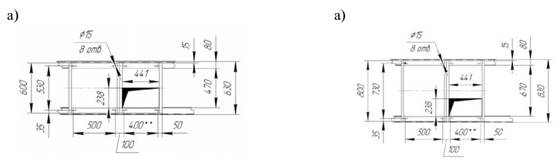

Установочные размеры шкафа ввода одностороннего обслуживания
Рис. 1 Рис.2
одностороннего обслуживания
Шкаф ввода одностороннего обслуживания.
Крыша условно снята
Шкаф распределительный одностороннего обслуживания.
Боковая стенка условно снята
Дверь кабельного отсека условно снята
Таблица Г. 2
| Тип выключателя | Рисунок | № Схемы |
| ВА-СЭЩ TS 400; 63 OA; 800А | 3 а | К01; К02; Р01 |
| ВА-СЭЩ LBA 16 до 1600 А | 4а |

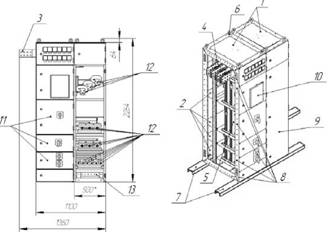

Шкаф распределительный одностороннего обслуживания. Способ вывода кабеля заказчику
снизу.
1 крыша; 2 локализационные перегородки; 3 сборные шины; 4 N проводник; 5 групповые шины; 6 рым; 7 закладные швеллера; 8 резьбовые втулки для соединения шкафов (транспортных групп) - 10 шт; 9* отсек кабельных присоединений (см. таблицу Г.З); 10 линейный выключатель (см. таблицу Г.2); 11 линейные выключатели ВА-СЭЩ TD, ВА- СЭЩ TS; 12 фазные шины для крепления кабелей отходящих линий; 13 РЕ проводник.

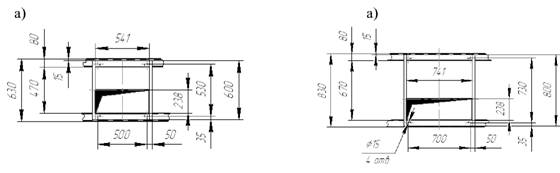

Установочные размеры шкафа распределительного одностороннего обслуживания.
Рис.3
Рис.4
Таблица Г.З
| Габарит кабельного отсека | Размер кабельного отсека * (мм) | Расстояние под крепление ** (мм) |
| минимальный (под заказ) | 400 | 300 |
| базовый | 500 | 400 |
| максимальный (под заказ) | От 600 | От 500 |
Секционный шкаф одностороннего обслуживания.
Боковая стенка условно снята
Таблица Г.4
| Тип выключателя | Рисунок | № схемы |
| ВА-СЭЩ LBA 16 до 1600 А | 5 а | К05 |
| ВА-СЭЩ LBA32 до 3200 А | 6а |

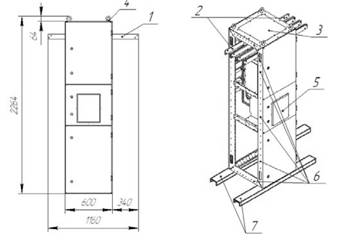

Секционный шкаф одностороннего обслуживания 1 сборные шины; 2 N проводник; 3 крыша; 4 рым; 5 секционный выключатель (см. таблицу Г.4); 6 резьбовые втулки для соединения шкафов (транспортных групп) - 10 шт;
7 закладные швеллера.

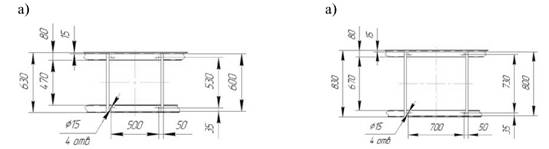

Установочные размеры секционного шкафа одностороннего обслуживания.
Рис. 6
Рис. 5
Расположение закладных швеллеров в фундамент для установки НКУ-СЭЩ
двухстороннего обслуживания
Шкаф ввода двухстороннего обслуживания.
Крыша условно снята
Таблица Д. 1
| Тип выключателя | Рисунок | № схемы |
| ВА-СЭЩ LBA 16 до 1600 А | 7 а | В01; В02; В03; В04. |
| 76 | ||
| 7 в | ||
| ВА-СЭЩ LBA 32 до 3200 А | 8 а | |
| 8 б | ||
| 8 в | ||
| ВА-СЭЩ LBA 50 до 5000 А | 9а | |
| 96 | ||
| 9 в |

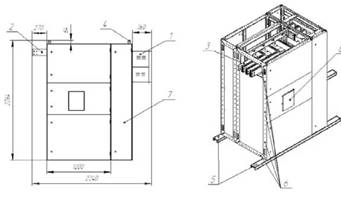

Шкаф ввода двухстороннего обслуживания. Ввод шинами справа. *1 кожух фланца стыковки с силовым трансформатором; 2 сборные шины; 3 N проводник; 4 рым; 5 закладные швеллера; 6 резьбовые втулки для соединения шкафов (транспортных групп) - 15 шт; *7 модуль для стыковки с силовым трансформатором; 8 вводной выключатель (см. таблицу Д.1).
*при вводе питания снизу кабелем данная позиция отсутствует. Установочные размеры соответствуют рисункам с литерой а.

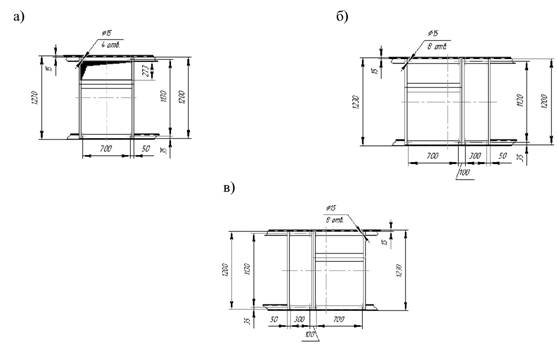

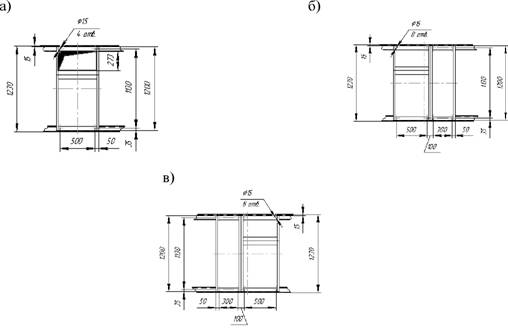

Установочные размеры шкафа ввода двухстороннего обслуживания
Рис. 7
а) ввод снизу кабелем; б) ввод шинами справа; в) ввод шинами слева

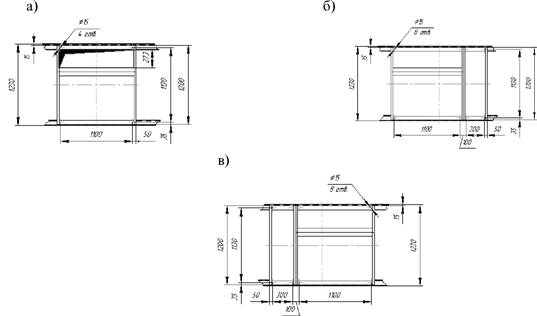

Рис.8
а) ввод снизу кабелем; б) ввод шинами справа; в) ввод шинами слева
Рис.9
а) ввод снизу кабелем; б) ввод шинами справа; в) ввод шинами слева
Продолжение приложения Д
Шкаф распределительный двухстороннего обслуживания.
Рис. 10 Рис. 11
Боковая стенка условно снята
Таблица Д.2
| Тип выключателя | Рисунок | № схемы |
| ВА-СЭЩ LBA16 до 1600 А | 10 а | К01; К02; Р01 |
| ВА-СЭЩ LBA32 до 3200 А | 11 а (в разработке) |

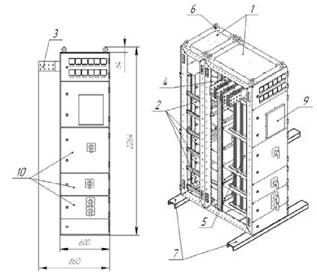

Шкаф распределительный двухстороннего обслуживания. Способ вывода кабеля заказчику
снизу или сверху.
1 крыша; 2 локализационные перегородки; 3 сборные шины; 4 N проводник; 5
