NM1LE CHINT - Параметры
Основные технические параметры
Примечание: Перегрузка по току не приводит к отключению главной цепи: При несбаланисрованной и сбалансированной нагрузке в многофазной цепи предельная перегрузка, не вызывающая отключение, равна 6In.
NM1LE
выключатель остаточных токов

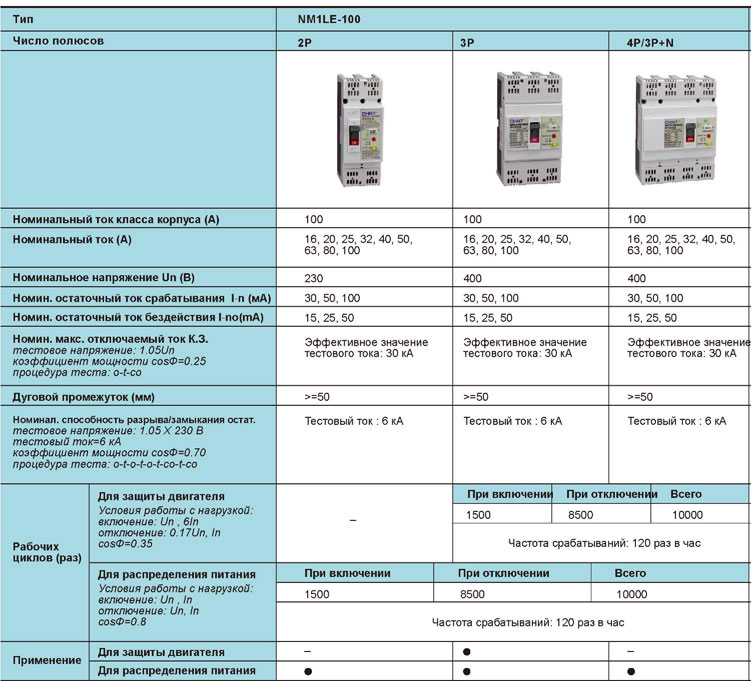

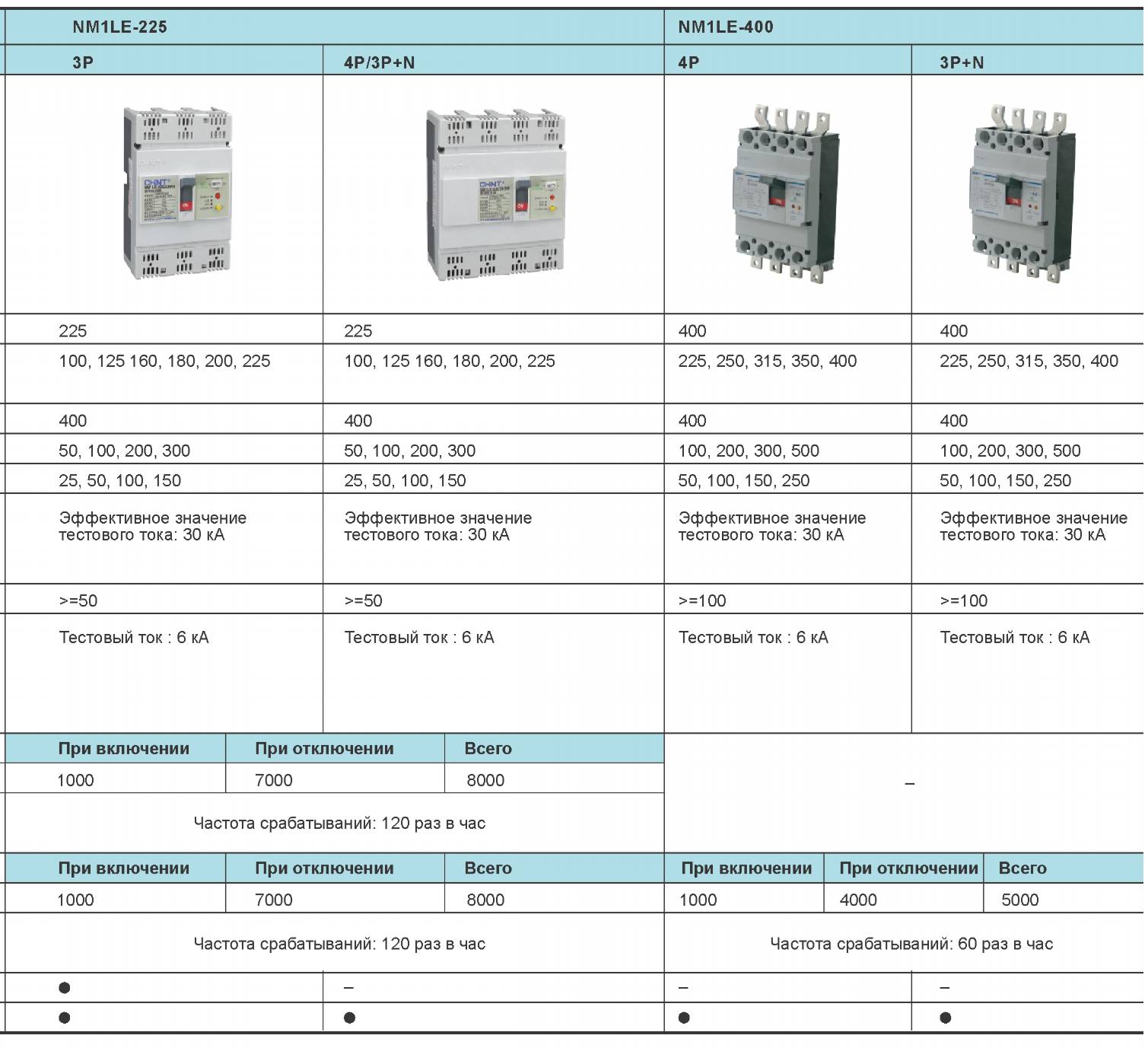

Основные технические параметры
NM1LE
выключатель остаточных токов
Параметры расцепителя максимального тока
Графики срабатывания расцепителя

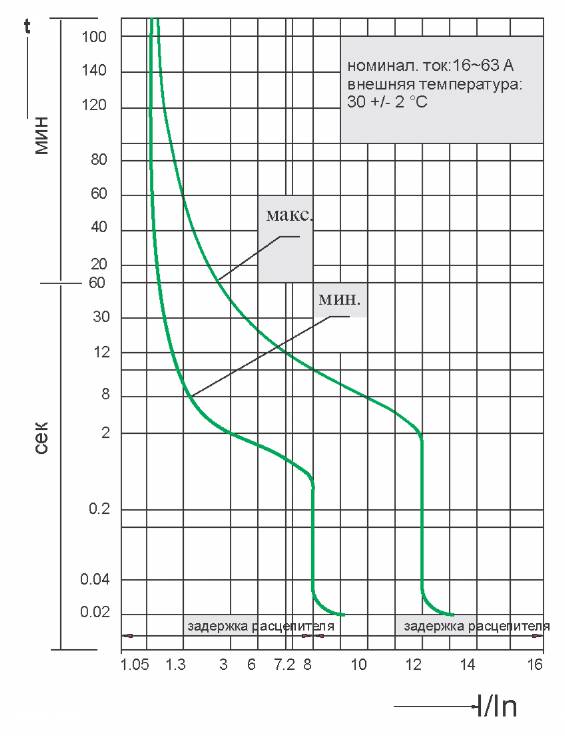

График срабатывания для распределения питания (номинальный ток: 16~63 A)

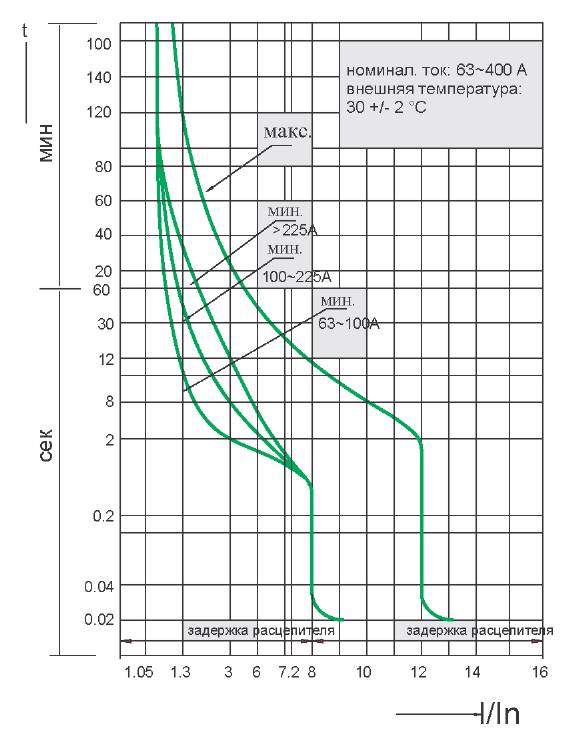

График срабатывания для распределения питания (номинальный ток: 63~400 A)
Свойства защиты расцепителя максимального тока
Свойства защиты расцепителя максимального тока выключателя остаточных токов для распределения питания (температура воздуха 30 °С)
| Название тестового тока | I/Ir | Номинал. время | Начальное состояние |
| Заданный ток не расцепления | 1.05 | 2 ч (In>63 A) | Холодное состояние |
| 1.05 | 1 ч (In<=63 A) | Холодное состояние | |
| Заданный ток расцепления | 1.30 | 2 ч (In>63 A) | Сразу после теста N 1 |
| 1.30 | 1 ч (In<=63 A) | Сразу после теста N 1 | |
| Свойства защиты расцепителя максимального тока выключателя остаточных токов для защиты двигателя (температура воздуха 30 °С) | |||
| Название тестового тока | Номинальное время | Начальное состояние | |
| 1.05In | >2 ч | Холодное состояние | |
| 1.2In | <=2 ч | Сразу после теста N 1 | |
Перегрузка по току не приводит к отключению главной цепи:
Параметры расцепителя максимального тока

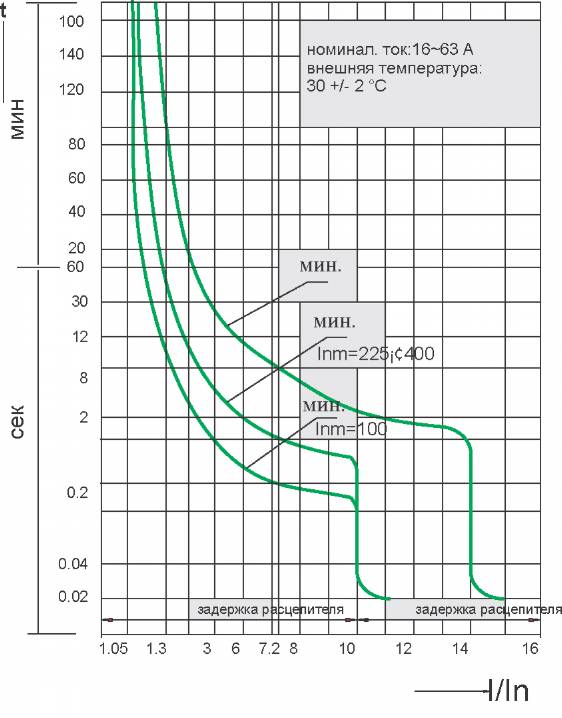

График срабатывания для защиты двигателя
NM1LE выключатель остаточных токов, производства компании CHINT (Китай)
При несбаланисрованной и сбалансированной нагрузке в многофазной цепи предельная перегрузка, не вызывающая отключение, равна 6In.
