NPS в качестве выключателя нагрузки для воздушной линии

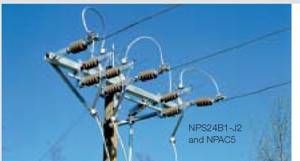

 | Установка на кронштейне Один из самых частых способов установки, где выключатель нагрузки является составной частью того же самого поперечного несущего элемента в качестве направляющей. Для этого типа установки чаще всего используются деревянные опоры. |

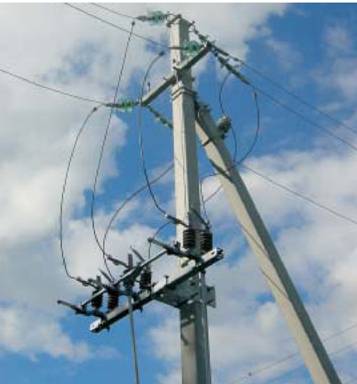

 | Установка под линией Некоторые способы размещения и стандарты требуют, чтобы на опоре был установлен отдельный поперечный несущий элемент под балкой для крепления линии. Достаточного воздушного расстояния к опоре и между фазами можно достигнуть путем гибкой компоновкой фазовых компонентов. |

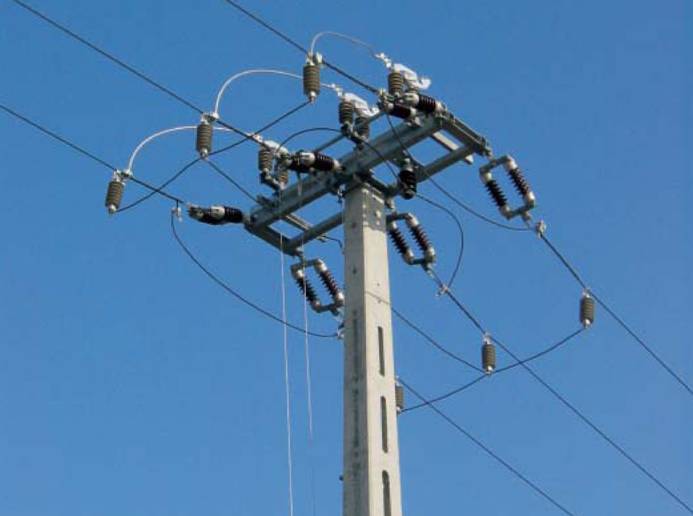

 | Установка над линией под напряжением Типовой пример установки над линией под напряжением. Выключатель нагрузки прикреплен к металлоконструкции опоры. |

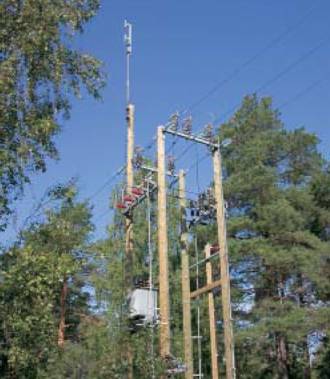

 | Вертикальная установка Используется для отвода от линии к кабелям. Вертикально расположенный выключатель нагрузки также используется в качестве трансформаторного выключателя нагрузки. |
 | Установка на две опоры Все вышеприведенные примеры действуют также для установки на две опоры. В распоряжении также имеются принадлежности для разных типов опор: деревянные бетонные стальные опоры и металлоконструкции |
NPS в качестве выключателя нагрузки для трансформатора / NPF держателя предохранителей
 | Выключатель нагрузки NPS можно укомплектовать несколькими типами держателей для предохранителей. Вертикально установленный выключатель нагрузки NPS можно использовать в качестве выключателя нагрузки трансформатора. Выключающая способность стержня (25/50 A) является достаточной для разъединения полностью нагруженного распределительного трансформатора мощностью до 800/ 1600 кВА. |
 | Если полюсный элемент расположен горизонтально, то держатель плавких предохранителей HRC (6,3; 16; 25A) или (SMIA-KR_) можно легко вмонтировать (до 63A) в выключатели нагрузки. Предохранители заменяются с помощью изолированного стержня с земли. |

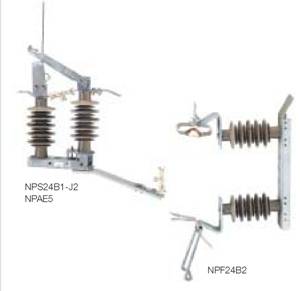

 | Выключатель нагрузки NPS можно укомплектовать встроенным заземляющим контактом для выключенного и заземленного положения. Отдельный держатель предохранителей HRC и SMIA-KR_ также можно укомплектовать разрядниками для защиты от перенапряжений для однофазной, двухфазной или трехфазной установки. |

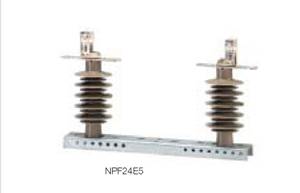

 | Выключатель нагрузки NPS можно укомплектовать отдельным держателем предохранителей типа DIN (предохранители наружной установки CEF HRC). IEC 282 7,2 кВ до 160 A кВ до 100 A 17,5 кВ до 100 A кВ до 100 A кВ до 40 A ANSI 15,5 кВ 160 A 25,8 кВ 100 A 38,0 кВ 40 A |

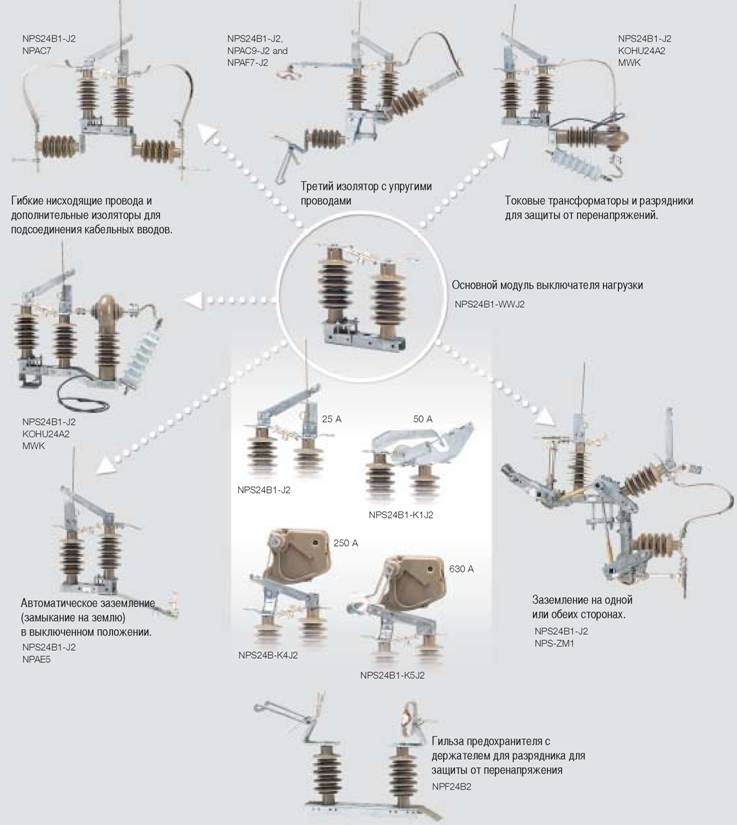

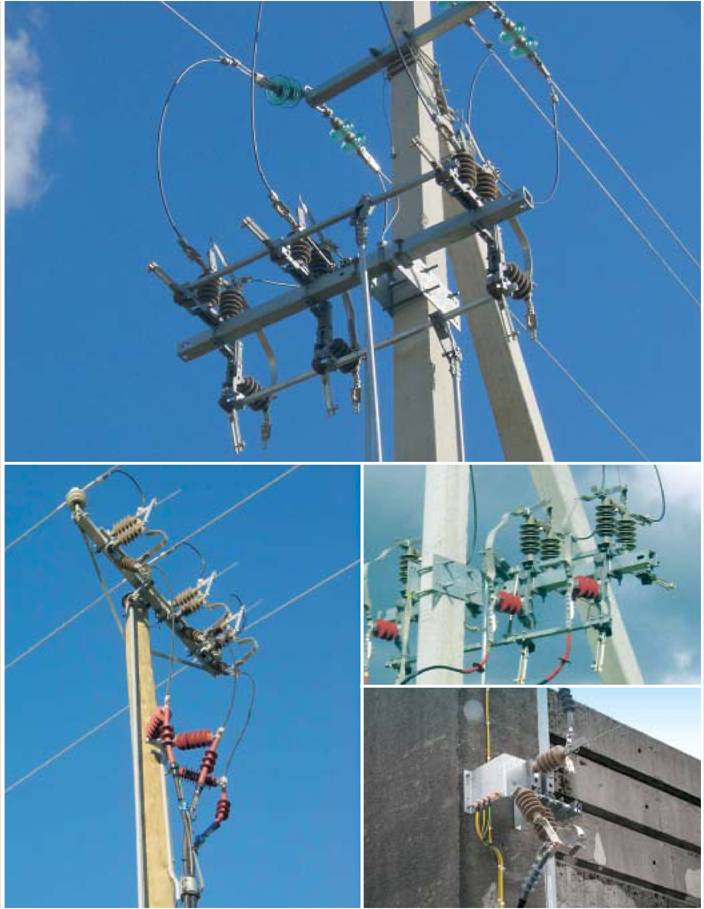

Компоненты для выключателей нагрузки для разных применений на подстанциях

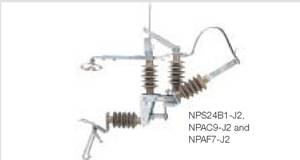

В распоряжении имеется большой набор принадлежностей для разных решений на вспомогательных подстанциях. Модульная конструкция выключателя нагрузки NPS позволяет выполнить самые
притязательные требования заказчиков.
