Приложение

к инструкции

Показатели качества электроэнергии и анализ причин их ухудшения

Отклонение показателей качества за установленные пределы ведет к увеличению потерь электроэнергии и мощности в электрических сетях.

Потери мощности в сети и в электрооборудовании изменяются в зависимости от значения напряжения. Нагрузочные потери в линиях и трансформаторах пропорциональны квадрату тока и обратно пропорциональны квадрату напряжения. Потери холостого хода пропорциональны квадрату напряжения.

Искажение симметрии и синусоидальности токов и напряжений приводит к дополнительным потерям мощности в линиях, трансформаторах, вращающихся машинах и батареях конденсаторов.

Показатели качества электроэнергии.

Установлены два вида норм Качества Электроэнергии: нормально допустимые и предельно допустимые. Согласно ГОСТ 13109-97 показателями качества электроэнергии являются:

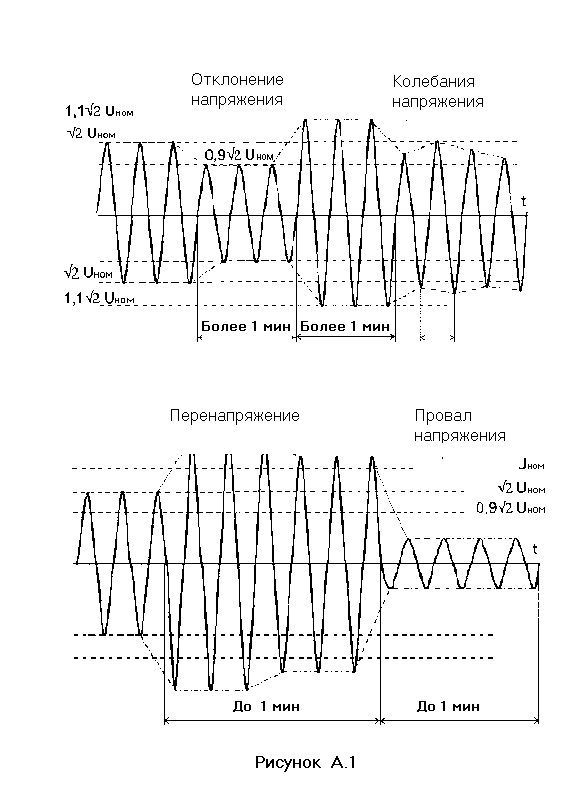

1. Отклонение напряжения. Отклонение напряжения характеризуется показателем установившегося отклонения напряжения, для которого установлены следующие нормы:

нормально допустимые и предельно допустимые значения установившегося отклонения напряжения dUу на выводах приемников электрической энергии равны соответственно + 5 и + 10 % от номинального напряжения электрической сети.

2. Колебания напряжения. Колебания напряжения характеризуются следующими показателями:

• размахом изменения напряжения;
• дозой фликера. (Фликер-субъективное восприятие человеком колебаний светового потока искусственных источников освещения, вызванных колебаниями напряжения в электрической сети, питающей эти источники; Доза фликера – мера восприимчивости человека к воздействию фликера за установленный промежуток времени.) Определяется по приведенной в ГОСТ 13109-97 методике и специальным измерениям.

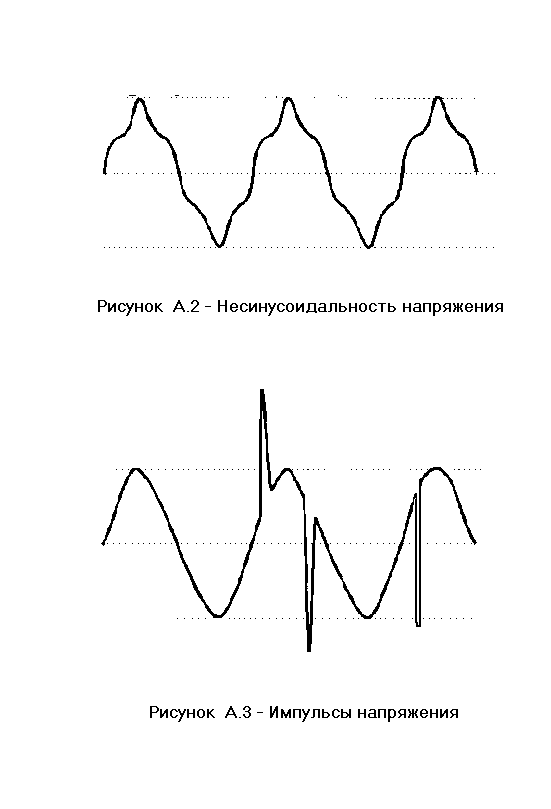

3. Несинусоидальность напряжения. Несинусоидальность напряжения характеризуется следующими показателями:

коэффициентом искажения синусоидальности кривой напряжения;

коэффициентом n-ой гармонической составляющей напряжения. Нормы приведенных показателей установлены ГОСТ 13109-97.

4. Несимметрия напряжения. Несимметрия напряжения характеризуется следующими показателями:

• коэффициентом несимметрии напряжений по обратной последовательности. Нормально допустимое и предельно допустимое значение коэффициента несимметрии напряжений по обратной последовательности в точках общего присоединения к электрическим сетям равны 2.0% и 4.0 % соответственно;
• коэффициентом несимметрии напряжений по нулевой последовательности. Нормально допустимое и предельно допустимое значение коэффициента несимметрии напряжений по нулевой последовательности в точках общего присоединения к четырехпроводным электрическим сетям с номинальным напряжением 0.38 кВ равны 2.0% и 4.0 % соответственно.

5. Отклонение частоты. Отклонение частоты напряжения переменного тока в электрических сетях характеризуется показателем отклонения частоты, для которого установлены следующие нормы:

• нормально допустимое и предельно допустимое значения отклонения частоты равны + 0.2 и + 0.4 Гц соответственно.

6. Провал напряжения. Провал напряжения характеризуется показателем длительности провала напряжения, для которого установлена следующая норма: предельно допустимое значение длительности провала напряжения в электрических сетях напряжением до 20 кВ включительно равно 30 с. Длительность автоматически устраняемого провала напряжения в любой точке присоединения к электрическим сетям определяется выдержками времени релейной защиты и автоматики.

7. Импульс напряжения. Импульс напряжения характеризуется показателем импульсного напряжения. Значения импульсных напряжений для грозовых и коммутационных импульсов, возникающих в электрических сетях энергоснабжающей организации, приведены в ГОСТ 13109-97.

8. Временное перенапряжение. Временное перенапряжение характеризуется показателем коэффициента временного перенапряжения. Значения коэффициентов временных перенапряжений приведены в ГОСТ 13109-97.

Свойства электроэнергии, показатели и наиболее вероятные виновники ухудшения качества электроэнергии(ГОСТ 13109-97).
